mos管模子及三个小旌旗灯号参数
信息来历：本站 日期：2017-08-18
小旌旗灯号等效电路
仿照电路剖析包含直流剖析和交换小旌旗灯号剖析。这里导入小旌旗灯号剖析时所须要的小旌旗灯号等效电路。小旌旗灯号等效电路模子是使计较简略化的线性模子。
三个小旌旗灯号参数gm、gmb、go

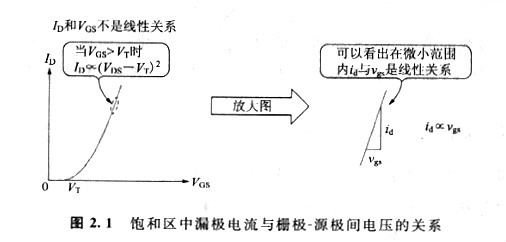

如前所述，仿照电路是在MOS晶体管器件的饱和区遏制任务的。饱和区中，MOS晶体管的ID-VGS特征是ID∝ (VGS_VT)2，ID与Gs之间不是线性干系。可是，如图2.1所示，在细小电压νgs与细小电流id之间可以或许看做线性干系类似以为id∝ νgs。

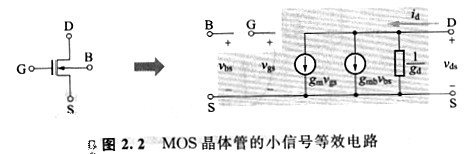

图2.2示出MOS晶体管的低频小旌旗灯号等效电路。这里利用的小旌旗灯号参数gm、gmb、go界说以下（单元都是西[门子]，S）。
(1)跨导(transconductance) gm：
(2)体跨导(bulk transconductance)gmb：
(3)漏极电导(grain conductance)go：
跨导gm表现图2.1中示出的细小地区中直线的斜率。漏极电导go表现图2.3中示出的ID-VDS特征的斜率，go=1/ro（ro是输入电阻）。
