mos器件漏极偏压详解缘由 n沟道MOSFET

信息来历：本站　日期：2017-07-06　

分享到：

MOSFET按比例削减MOSFET尺寸的缩减在一开端即为一延续的趋势．在集成电路中，较小的器件尺寸可达到较高的器件密度，另外，较短的沟道长度町改良驱动电流（ID~1/L）和任务时的特征，可是，因为电子器件尺寸的缩减，沟道边缘（如源极、漏极及绝缘区边缘）的扰动将变得越发首要，因此器件的特征将不再固守长沟道近似的假设．

MOSFET按比例削减规范

当器件尺寸缩减时，必需将短沟道效应降至最低程度，以确保一般的器件特征及电路任务，在器件按比例削减设想叫需要一些准绳，一个简要保持长沟道特征的方法为将统统的尺寸及电压，除上一按比例削减因素k(>1)，如斯外部电场将对峙仿佛长n沟道MOSFET通俗，此方法称为定电场按比例削减.

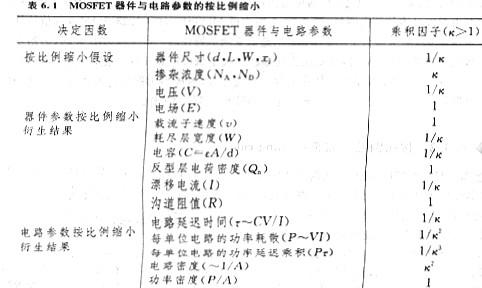

差别器件参数与电路特征因子的定电场按比例削减的规范，随器件尺寸的缩减，其电路机能（速率和导通时的功率消耗）获得加强．可是，在理论的IC制作中，较大度件的外部电场经常自愿增添而很难对峙牢固．这首要是因为一些电压因子（如电源供应、阈值电压等）没法尽情缩减，因为亚阈值摆幅是没法被按比例削减的，以是，倘使阈值电压太低，则封闭态(offstate)(VG=0)的泄电流将会明显增添，因此，待机功率(standbypower）消耗也将随之回升。颠末按比例削减规范，方能制作出具有沟道长度短至20nm、非常高的跨导（>1000ms/mm)和公道的亚阈值摆幅(约120mV/decade)的MOSFET，
