场效应管的检测，MOS场效应管的根本检测体例
信息来历：本站 日期：2017-07-21
1．辨别电极与管型
(1)将万用表的转换开关置于电阻挡的RX100挡或RXlk挡。
(2)用黑表笔任接一个电极，用红表笔顺次触碰别的曲个电极，停止丈量。
(3)鉴定：若两次测得的电阻阻值类似相称，则标明该黑表笔接的是栅极G，别的两个电极别离是源极S和漏极D。结型场效应晶体管的源极S和漏极D在布局上具备对称性，能够交换利用。若两次测得的电阻阻值均很大，则申明测的是PN结的反向电阻，可鉴定是N沟道场效应管。若两次测得的电阻阻值均很小，即申明测的是正向PN结，即正向电阻，可鉴定是P沟道场效应管。黑表笔接的是栅极G。若不呈现上述环境，能够更调黑、红表笔按上述体例停止测试，直到辨别出栅极G为止。
2．鉴定结型场效应管的黑白
(1)将万用表的转换开关置于电阻挡的RX10挡或RX100挡。
(2)丈量源极S与漏极D之间的电阻，凡是在几十欧到几千 欧之间（在手册中可知，各类差别型号的管，其电阻值是各不不异的）。
(3)鉴定：若测得阻值大于普通值，能够是因为外部打仗不良；若测得阻值是无限大，能够是外部断极。
(4)将万用表的转换开关置于电阻挡的RXlOk挡。
(5)再测栅极Gl与G2、栅极与源极、栅极与漏极之间的电阻值。
(6)鉴定：若测得其各项电阻值均为无限大，则申明管子是普通的；若测得上述各阻值太小或为通路，则申明管子是坏的。要注重，若两个栅极在管内断极，可用元件代换法停止检测。
3．结型场效应管缩小才能的检测
(1)将万用表的转换开关置于电阻挡的RX100挡。
(2)用红表笔接场效应管的源极S，黑表笔接其漏极D，测出漏、源极之间的电阻值RSD。
(3)再用手捏栅极G，察看指针偏转环境，万用表指针会向左或向右摆动(大都场效应管的Rg，会增大，表针向左摆动；多数场效应管的RSD会减小，表针向右摆动）。
(4)鉴定：只需表针有较大幅度的摆动，即申明被测管有较大的缩小才能。
对MOS管来讲，为避免栅极击穿，普通丈量前先在其G-S极直接一只几兆欧的大电阻，而后按上述体例丈量。
4．电压丈量法检测缩小才能（以N沟道场效应晶体管为例）

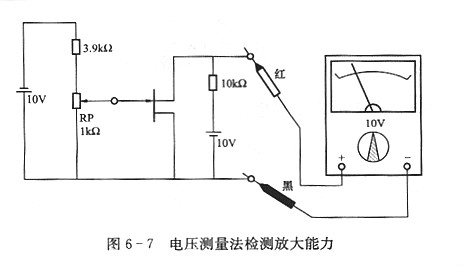

如图6-7所示，将万用表置于）OV直流电压挡，表红笔接漏极D，黑表笔接源极S。调理电位器RP，看万用表唆使的电压值是不是变更。在调理RP进程中，万用表唆使的电压值变更越大，则申明该管的缩小才能越强。若在调理RP时，万用表的指针变更不大，则申明该管的缩小才能很小或已落空缩小才能。
