电路中的FET

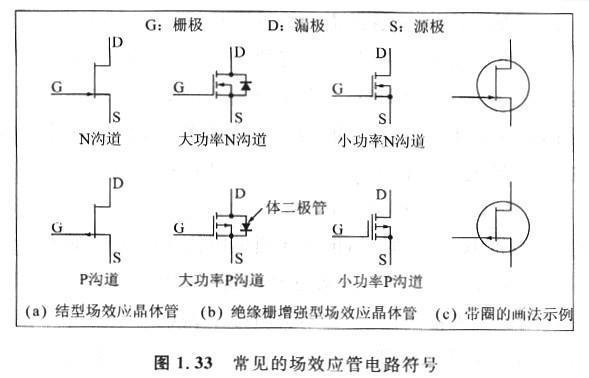

FET（场效应管）的品种单一，电路道理图的标记画法也有良多种，幸亏不同都不大，经常利用的JFET和加强型VMOS的画法如图1.33所示。

标记里面是不是要带一个圆圈，则是习气题目，凡是手画图斟酌到方便性，这个圆圈都是不画的。在CAD制图逐步风行的今大，这个圆圈呈现的儿率也有削减的趋向。须要申明的是，FET电路标记中的箭头并不表现电流标的目的，而是表现电场标的目的。

体二极管是内置的掩护二极管，避免漏极—源极被反向电压击穿，这在大功率电路中长短经常见的，这与继电器电路中经常会在继电器的线圈两头画上一个二极管的功效是一样的。大都功率MOSFET均已内置了体二极管，而小功率的MOSFET体二极管则普通不会内置体二极管，电路图中普通也不会有体二极管呈现。

咱们已晓得JFET具有双领导电特征，即漏极与源极能够交换，这是有前提的，这个前提便是低电压、小电流，今朝经常利用的小功率JFET的现实利用也恰好适合这个前提。MOSFET实在也具有这个特征，可是MOSFET多为功率器件，经常利用于大电流、高电压前提，加上内置了体二极管，小功率MOSFET也大多内置了体二极管，这个特征就不能用了。大功率的JFET，如HEMT的电路标记，大多也是有体二极管的。不过偶然候二极管是外置的，这时辰辰它的称号也产生了转变，不叫“体：极管”而是称为“续流二极管”，内置的体二极管也经常会被称为“续流二极管”，在功效上，它们的感化也是一样的。

由于漏极—源极不能反向偏置，是以大电流双向电子开关须要两个功率MOSFET来实现，就像图1.3那样。

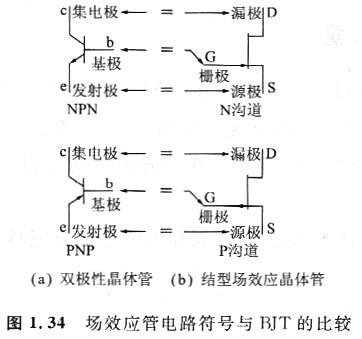

若是你对BJT已比拟熟习（环境经常如斯），将FETLk作BJT能够让咱们很快懂得FET的偏置电路，就节制功效来讲，也是适合的，图1.34以JFET为例，画出了两者的对应干系，MOSFET与之不异。

须要注重的是，图中的对应干系是近似的，现实上，JFET与耗尽型MOS-FET的偏置特征和BJT是相反的，即NPN型的BJT，基极与发射极之间须要正向偏置（基极电压高于发射极电压），N沟道的JFET，栅极与源极之间须要反向偏置（漏极电压低于源极电压）。加强型M()SFET的偏置特征与BJT则是不异的。

至于端子的英文标记是大写仍是小写，也仅仅是一个利用习气题目。对BJT，三个端子的标记，大、小写呈现的几率大抵不异；对FET，大写则是支流。
