驱动变压器的规复

在驱动MOS晶体管Q2导通时代的起头局部，D1和S2将导通。可是当Ql已关断并且基—射结间的规复电流已变为零的时辰，在绕组P2的电压经由过程R1使Dl和S2反偏关断。一切绕组在起头时都变为负，同时在绕组P2中会构成电流，使磁心复位到负饱和状况。

在饱和状况，流过Q2和P2的电流只经由过程电阻Rl停止限流，一切绕组上的电压都为零，同时电路也复位到筹办状况从而给下一个导通周期做筹办。

s1和S2之间应当只要很是少许漏感的请求仿佛与变压器原边—副边之间的断绝和泄电间隔的请求有抵触。在离线开关电源利用中，Tl用来作为一个原边—副边之间的电路断绝，变压器须要比只对功率有请求的变压器大一些。

宽规模比例驱动电路

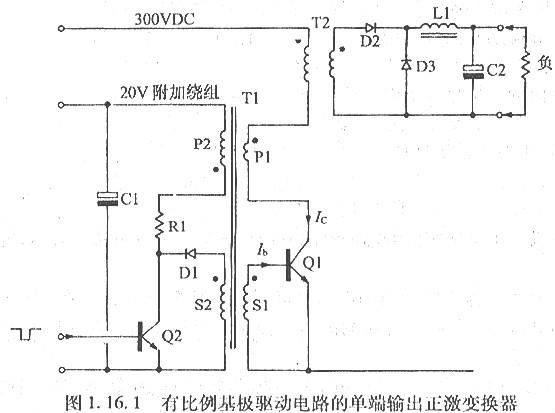

如图1. 16.1所示电路中，若是它的输入电压和负载的规模都较大，那末它将会有一些规模性，详细论述以下。
当输入电压很低时，任务周期将会变大，同时Ql的导通时候会远跨越全部通断时候的50%。甚者，若是负载规模内许可的最轻负载较小，那末输入滤波收集中的Ll就绝对大到能够坚持持续导通。在这类前提下，调剂管的集电极电流小而导通时候长。

在这个长导通时代内，mos驱动变压器Tl发生磁化电流，因为绕组S1两头呈现了恒定的Ql基射电压vbe因为在此时代驱动变压器是一个电流变流器，是以该磁化电流是输入电流的一局部。以是这个预期的比例驱动的比值在全部长的导通时代内并不是坚持稳定的。在此时代的竣事局部，mos驱动才能降落。为了削减它的影响，请求驱动变压器Tl有大的电感值。

但在导通时代竣事时，Q2必须要在余下的短关断时代复位驱动变匝器的磁心。为了到达疾速复位，绕组P2中每匝绕组的电压要大，能够选用P2匝数少且接纳大复位电流的体例，也可选用大的帮助电源电压。不管用哪一种体例，在Rl大将会发生较大的功耗。

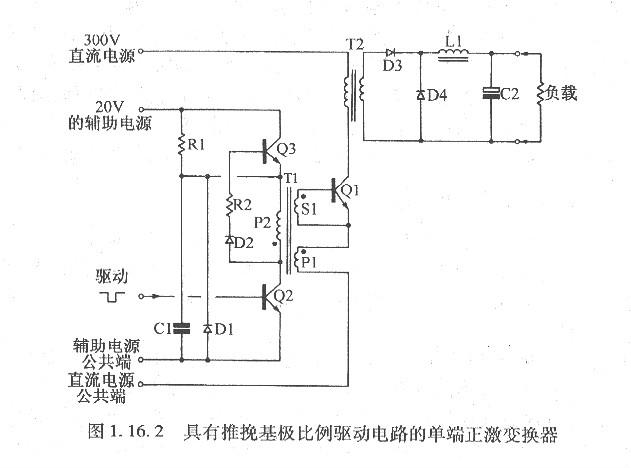

是以，必须在电感匝数与帮助电压之间做出折衷的挑选，这在高频环境下，电感匝数与帮助电压之间是很难针对宽规模的节制做出优化的，而在图1. 16.2中的电路能够处理这个抵触。

在图1. 16.2的电路中，当Q2关断时，电源经由过程Rl和Q3对Cl疾速充电，Q3经由过程其基极驱动电路P2、D2和R2强行导通。在Q2关断和Ql导通时，一切绕组同名真个极性都为正。
