若何构建一个能够节制沟道电流的栅极（区）呢？

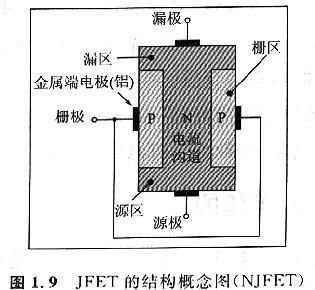

今朝大抵有两种方法，一种是用两个不异的半导体构建栅区，这两个栅区就像水龙头的阀芯与阀座，所差别的是，阀座是牢固的，而两个栅区都是“移动”的，即两个栅区同时节制导电通道的宽窄巨细从而节制流过通道的电流的巨细，节制方法是利用电场组成底子不导电的“耗尽区”，服从机关如图1.9所示。这类机关的FET便是JFET(Junction gate FET)，因为沟道的差别，有N沟道JFET(NJFET)和P沟道JFET(PJFET)之分，其沟道别离为N型和P型半导体。N沟道JFET的机关简图如图1.9所示，对于P沟道，只要求将N与P对换便可。
所谓“耗尽区”(Depletion Region)，便是两个差别性子的半导体的分界面两侧附近的地区，因为电场的接收感化，载流子（安闲电子和空穴）别离被两侧的半导体地区“花费”殆尽了。耗尽区底子个导电，属于高阻区（电阻比拟高的地区）。

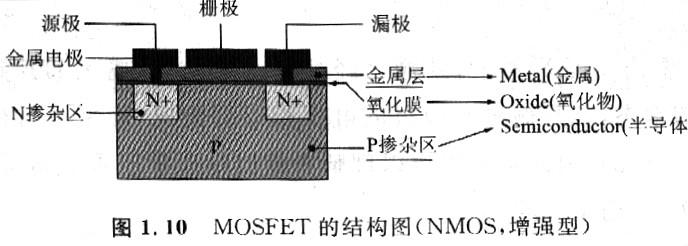

别的一种比JFET设想提出稍微早一些可是工程实际却稍微迟一些的是上面的机关（图1. 10）。栅极（区）由金属板组成而不是半导体，徭要寄望的是，不管是图1.9仍是图1. 10，图中的纯黑地区是引线电极，是为了电极的引出而设的，即端电极，与之相连的才是服从电极，即理论的栅极、漏极与源极，因为它们理论上是一个地区，才有诸如“栅区”如许的称呼。
因为图1. 10所示的这类机关与JFET比拟，首要的区分是金属层、氧化膜和“搀杂”的半导体，MOSFET的名字大抵便是如许来的。与JFET 一样，因为导电沟道的差别，MOSFET也有N河流MOSFFET( NMOS)和P沟道MOS-FET(PMOS)两类，其沟道别离为N型和P型半导体，图1.10是N沟道JFET。对于P沟道，只要求将N与P对换便可。别的，PMOS和NMOS -般用于称呼集成电路中的器件单位，在通俗分立元件的电路中很少如许称呼，偶然分PMOS也是功率MOSFET(Power MOSFET)的简称。
图1. 10只是最后的机关，现在的功率MOSFET，此中金属层和金属酸化膜（氧化膜）曾别离被多晶硅(Polysilicon)和Si0：（氧化膜）代替了，MOSFET称呼中的“M”(Metal)与“O”(Oxide)曾名不副实了。MOSET也称为IGFET(In-sulated Gate Field Effect Transistor绝缘栅场效应晶体管)，这个称呼以明天的眼光来看，更具有前瞻性，也更加适合。
多晶硅并不是“导体”而是“半导体”，从这一点来看，JFET与MOSFET的区分颠末一段时候的展开以后减小了，有点“殊途同归”的味道。
