◆14.1.1 集成电路电阻

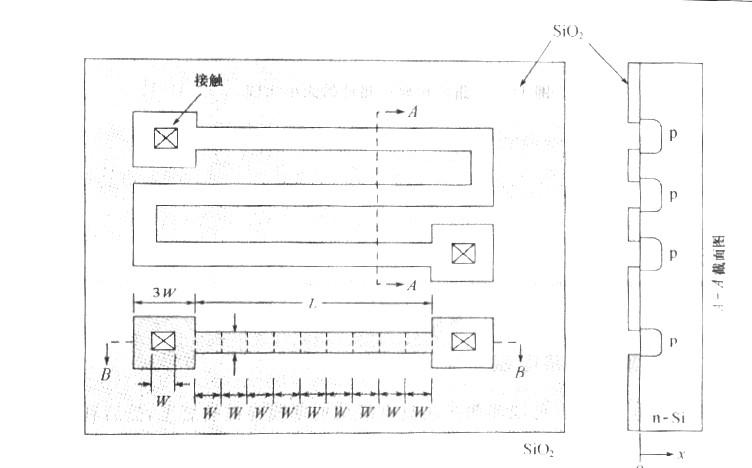

为了组成集成电路电阻，能够淀积一层具备阻值的薄膜在硅衬底上，而后利用图形暴光手艺和刻蚀定出其图样，也能够在生擅长硅衬底上的热氧化层上开窗，而后写入（或是散漫）相反导电型杂质到晶片内，图14.3显现利用后者体例组成的两个电阻的顶视图和截面图，一个曲直折型，另外一个是直条型.
重要斟酌直条型电阻．在距外表深为х处、平行于外表厚度dχ的p型材料薄膜层的微分电导dG（如B-B截面所示）为式
中w是直条的宽度，L是直条的长度（假设先疏忽端点的触摸面积），μp是窄穴迁徙率，p为搀杂的浓度，这个直条型电阻的悉数写入区的电导为
此处，一个正方形电阻的电导，也便是当L＝w时，G=g．是以，电阻为
此处l/g凡是用标记R口界说，称为薄层电阻（sheet resistance，又称为方块电阻）．薄层电阻的单元是Q，但习气上以欧／方块（Ω／口）为单元.
由如图14.3所示的掩模版界说出差别的多少图样，可同时在一个集成电路中制作出很多差别阻值的电阻．由于对一切电阻而言工艺步骤是不异的，是以将电阻值的巨细分红两部分是很便利的：由离子注入（或是分散）工艺决议薄层电阻(R□)；由图样尺寸决议L/W 例．一旦R口已知，电阻值能够由L/W的份额得悉，或是由电阻图样中的方块数量得悉（每一个方块的面积为WXW）．端点触摸面积会增加额外的电阻值至集成电路电阻中，就图）4.3中范例的电阻，每一个端点触摸对应到大要o．65个方块．对盘曲型电阻而言，在盘曲处的电场线漫衍不是平均地跨过电阻的宽度，而是密布于内侧的转角处．是以在盘曲处的一个方块并不切确地即是一个方块，而是约为o．65个方块.
