一、阱组成手艺

在CMOS中，阱可为单阱(single well)、双阱(twin well)或是发展阱(retrograde well).双阱工艺有一些缺点，如需低温工艺（超出1 050℃）及长分散时候（超出8h）来达到所需2μm~31'm的深度，在这个工艺中，表面的搀杂浓度是最高的，搀杂浓度跟着深度递减，为了下降工艺温度和时候，可利用高能量的离子注入将离子间接注入到想要的深度而不需颠末表面分散，如斯一来，深度由离子注入的能量米抉择，是以咱们可用不同的注入能景来设想不同深度的阱．在这个工艺中，阱的搀杂漫衍峰值将位于硅衬底中的某个深度，是以被称为发展阱，图14. 25显此刻发展阱与通俗传统热分散阱中搀杂漫衍的相比，对于n型发展阱与p型发展阱而言，所需的能嚴别离为700keV及400keV.如前所提，高能离子注入的长处在于叮在低温及短时候的前提下组成阱，故可下降横向分散及增添器件密度．发展阱优于传统阱的中间有：①因为在底部的高搀杂浓度，发展阱的阻值较传统阱低，以是可以或许将闩锁题目降至最低；②沟道阻断可与发展阱的离子注入同时组成，削减工艺步骤与时候；③在底部较高的阱搀杂可以或许下降源极与漏极发生穿通（punch-rhrough，或译贯穿、碰透）的概率.

二、进步前辈断绝手艺

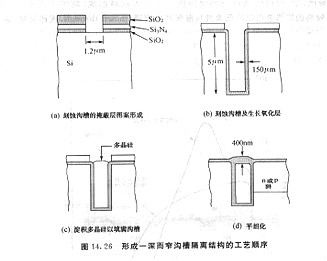

传统的断绝工艺（14，3，l节）有一些缺点，使得其分歧合用于深亚微米（小于o．25μ.m）工艺，硅的低温氧化与长氧化时候组成用于沟道阻断的注入离子（对n-MOSFET而言，凡是为硼）侵入有源地区( active  region)并导致VT偏移．是以，横向氧化会导致有源器件地区的面积减小，另外，在亚微米断绝的间隔中，场氧化层的厚度较着小于发展在宽间隔中的场氧化层，沟槽断绝手艺可以或许避免这些题目，且已成为断绝的支流手艺，图14. 26闪现组成一深（大于3μm）而窄（小于2μm）的沟槽断绝手艺的工艺次序递次，其包罗四个步骤：开出图形、刻蚀硅衬底、添补介电材料（如二氧化硅或无搀杂的多晶硅）及平坦化，深沟槽断绝可用于进步前辈CMOS与双极型器件及沟槽式DRAM.因为断绝材料是利用CVD淀积，以是不需要永劫候或低温工艺，且可以或许消除横向氧化和硼侵入( boron encroachment)的题目．

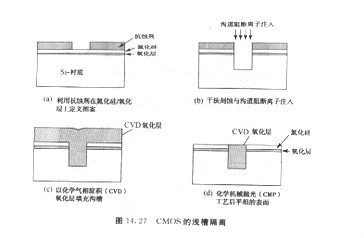

另外一个例子为图14. 27所示用于CMOS的浅沟槽断绝(shallow trench isolation)（深度小于lμm）．在界说出图形后（图14。27(a），刻蚀出沟槽地区[图14. 27(b》，接着从头填入氧化层[图14.27(C)]．在从头填人氧化层之前，可先遏制用于沟道阻断的离子注入，填入的氧化层高过沟槽，位于氮化硅上的氧化层应被撤除，化学机器抛光( chemical-mechanicalpolishing，CMP)用来去除位于氮化硅上的氧化层以获得平坦的表面[图14.27(d)]．因为氮化硅对于抛光具备高抵抗性，以是氮化硅可看成CMP工艺中的遮掩层，在抛光后，氮化硅和氧化层别离可用磷酸及氢氟酸去除．这个在一开真个平坦化步骤，将有助于接上去界说出多晶硅的图形及多层金属连线工艺的平坦化.

三、栅极工程手艺

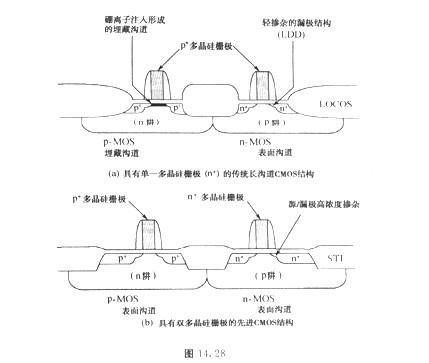

假设咱们用n+多晶硅作为PMOS与NMOS的栅极，PMOS的阈值电压(vTP≈-o．5V~-1．OV)必需用硼离子注入来调剂，这会使得PMOS的沟道变为埋藏式(buried chan-nel)，如图14. 28(a)所示，当器件尺寸削减至o．25μm以下时，埋藏式PMOS将会遭受很严重的短沟道效应(short channel effect).最值得寄望的是短沟道效应有v，下跌、漏场感到的势垒下降(drain-induced barrier lowering，DIBL)及在封闭状况时大的泄电流，导致于即使栅极电压为零，也有泄电流颠末源极与漏极．为处置这个题目，对于PMOS而言，可用p、多晶硅来代替n+多晶硅，因为功函数(work function)的不同（n+多晶硅与p、多晶硅有1．OeV的不同），表面p型沟道器件并不需要调剂VT的硼离子注入，是以，当手艺缩至o．25J'm以下，需要接纳双栅极机关( dual-gate)，即p+多晶硅用于PMOS，n+多晶硅用于NMOS[图14. 28(b》．表面沟道与埋藏沟道的Vl，相比如图14. 29所示，可以或许寄望到在深亚微米时，表面沟道器件的Vr下跌比埋藏沟道器件来得缓慢，这表现具备p+多晶硅的表面沟道器件，很合合用于深亚微米器件的任务，为了组成p’多晶硅栅极，凡是用BFz、的离子注入，可是，在低温时硼很轻易由多晶硅穿过薄氧化层到达硅衬底而组成Vr偏移．另外，氟原子的存在会增添硼的穿透．有几种方法可以或许下降这个效应：利用疾速退火(rapid thermal annealing)以削减低温的时候而下降硼的分散，利用氮化的二氧化硅层(nitrided oxide)以遏止硼的穿透（因为硼可以或许很轻易与氮分手而变得较不易移动）；制作多层的多晶硅，利用层与层间的界面去捉拿硼原子.
