开关电源半导体芯片
信息来历:本站 日期:2017-05-18
三端单片机能特色
三端单片开关电源芯片是今朝国际上正在风行的新型开关电源芯片。专业处置电源半导体芯片设想和出产的在天下领先研制胜利的一端断绝式脉宽调制单片MOS开关电路集成电路,被誉为“顶级开关电源”。其第一代产物以1994年推出的TOP100/200系列为代表,第二代产物则是1997年问世TOPSwitch-Ⅱ。TOPSwitch-Ⅱ与第一代产物比拟,不只在机能上有进一步的改良,并且其输出功率获得了明显进步,现已成为国际上开辟中、小功率开关电源及电源模块的优选MOS集成电路。
TOPSwitch-Ⅱ芯片有明显的长处:①因为高压MOSFETPWM及驱动电路等集成在一个芯片里,大大进步了电路的集成度,以是用该芯片设想的开关电源,外接元器件少,可下降本钱,削减体积,进步靠得住性;②内置高压MOSFET,寄生电容小,可削减交换消耗;内置的启动电路和电流限定削减了直流消耗,加上CMOS的PWM节制器及驱动器功耗也只要6mW,是以有用地下降了总功耗,进步了效力;③电路设想简略,只要三个功效引脚,别离是源极、漏极和节制极;MOSFET的耐压高达700V,是以220V交换电经整流滤波后,可间接供应该电路利用;④芯片外部具备完美的主动掩护电路,包含输出欠压掩护、输出过流、过热掩护及主动再启动功效。
TOPSwitch - II系列芯片的管脚摆列和封装

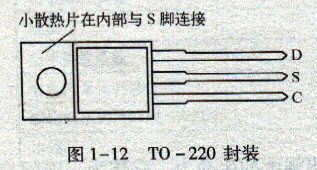

TOPSwitch -Ⅱ系列芯片有三种封装情势:TO - 220型、DIP -8型和SMD -8型。此中最罕见的为三引脚的TO - 220封装,如图1-12所示。
(2)源极S:在TO - 220封装中,它既是MOSFET的源极接点,也是开关电源低级回路的大众点和参考点。
(3)漏极D:MOSFET的漏极接入点。在启动时,它供给外部偏置电流。
