IGBT任务道理,剖析IGBT任务道理及感化
信息来历：本站 日期：2017-07-10
IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)构成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的长处。GTR饱和压降落，载流密度大，但驱动电流较大;MOSFET驱动功率很小，开关速率快，但导通压降大，载流密度小。IGBT综合了以上两种器件的长处，驱动功率小而饱和压降落。很是合适利用于直流电压为600V及以上的变流体系如交换机电、变频器、开关电源、照明电路、牵引传动等范畴。
浅显来讲:IGBT是一种大功率的电力电子器件，是一个非通即断的开关，IGBT不缩小电压的功效，导通时能够看作导线，断开时当作开路。三大特色便是高压、大电流、高速。
IGBT是Insulated Gate Bipolar Transistor（绝缘栅双极型晶体管）的缩写，IGBT是由MOSFET和双极型晶体管复合而成的一种器件，其输入极其MOSFET，输入极其PNP晶体管，它融和了这两种器件的长处，既具备MOSFET器件驱动功率小和开关速率快的长处，又具备双极型器件饱和压降落而容量大的长处，其频次特色介于MOSFET与功率晶体管之间，可普通任务于几十kHz频次规模内，在古代电力电子手艺中获得了愈来愈普遍的利用，在较高频次的大、中功率利用中占有了主导位置。

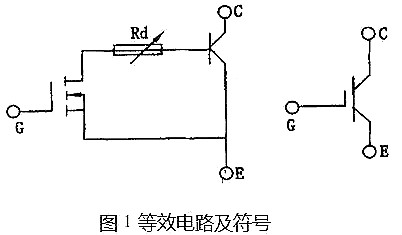

IGBT的等效电路如图1所示。由图1可知，若在IGBT的栅极和发射极之间加上驱动正电压，则MOSFET导通，如许PNP晶体管的集电极与基极之间成低阻状况而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOS 遏制，堵截PNP晶体管基极电流的供应，使得晶体管遏制。IGBT与MOSFET一样也是电压节制型器件，在它的栅极—发射极间施加十几V的直流电压，只要在uA级的泄电流流过，根基上不耗损功率。
IGBT模块的电压规格与所利用装配的输入电源即试电电源电压慎密相干。其彼此干系见下表。利用中当IGBT模块集电极电流增大时，所发生的额外消耗亦变大。同时，开关消耗增大，使原件发烧加重，是以，选用IGBT模块时额外电流应大于负载电流。出格是用作高频开关时，因为开关消耗增大，发烧加重，选用时应该降等利用。
因为IGBT模块为MOSFET布局，IGBT的栅极经由过程一层氧化膜与发射极完成电断绝。因为此氧化膜很薄，其击穿电压普通到达20～30V。是以因静电而致使栅极击穿是IGBT生效的罕见缘由之一。是以利用中要注重以下几点：
在利用模块时，尽能够不要用手触摸驱动端子局部，当必须要触摸模块端子时，要先将人体或衣服上的静电用大电阻接地遏制放电后，再触摸；
在用导电资料毗连模块驱动端子时，在配线未接好之前请先不要接上模块；
尽能够在底板杰出接地的环境下操纵。
在利用中有时固然保障了栅极驱动电压不跨越栅极最大额外电压，但栅极连线的寄生电感和栅极与集电极间的电容耦合，也会发生使氧化层破坏的振荡电压。为此，凡是接纳双绞线来传递驱动旌旗灯号，以削减寄生电感。在栅极连线中串连小电阻也能够按捺振荡电压。
别的，在栅极—发射极间开路时，若在集电极与发射极间加上电压，则跟着集电极电位的变更，因为集电极有泄电流流过，栅极电位降落，集电极则有电流流过。这时候，若是集电极与发射极间存在高电压，则有能够使IGBT发烧及至破坏。
在利用IGBT的场所，当栅极回路不普通或栅极回路破坏时（栅极处于开路状况），若在主回路上加上电压，则IGBT就会破坏，为避免此类毛病，应在栅极与发射极之间串接一只10KΩ摆布的电阻。
在装置或改换IGBT模块时，应非常正视IGBT模块与散热片的打仗面状况和拧紧水平。为了削减打仗热阻，最好在散热器与IGBT模块间涂抹导热硅脂。普通散热片底部装置有散热电扇，当散热电扇破坏中散热片散热不良时将致使IGBT模块发烧，而发生毛病。是以对散热电扇应按期遏制查抄，普通在散热片上接近IGBT模块的处所装置有温度感到器，当温度太高时将报警或遏制IGBT模块任务。
IGBT驱动电路的感化首要是将单片机脉冲输入的功率遏制缩小，以到达驱动IGBT功率器件的目标。在保障IGBT器件靠得住、不变、宁静任务的前提，驱动电路起到相称首要的感化。
IGBT的等效电路及合适如图1所示,IGBT由栅极正负电压来节制。当加上正栅极电压时,管子导通;当加上负栅极电压时,管子关断。
IGBT具备和双极型电力晶体管近似的伏安特色,跟着节制电压UGE的增添,特色曲线上移。开关电源中的IGBT经由过程UGE电平的变更,使其在饱和与遏制两种状况瓜代任务。

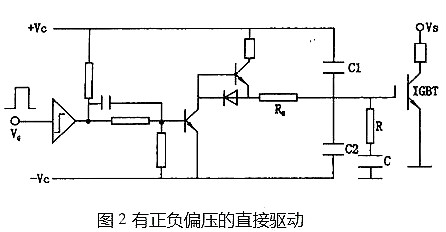

(1)供给恰当的正反向电压,使IGBT能靠得住地守旧和关断。当正偏压增大时IGBT通态压降和守旧消耗均降落,但若是UGE过大,则负载短路时其IC随UGE增大而增大,对其宁静倒霉,利用当选UGEν15V为好。负偏电压可避免因为关断时浪涌电流过大而使IGBT误导通,普通选UGE=-5V为好。
(2)IGBT的开关时候应综合斟酌。疾速守旧和关断有益于进步任务频次,减小开关消耗。但在大电感负载下,IGBT的开频次不宜过大,因为高速开断和关断会发生很高的尖峰电压,及有能够构成IGBT本身或其余元件击穿。
(3)IGBT守旧后，驱动电路应供给充足的电压、电流幅值，使IGBT在普通任务及过载环境下不致加入饱和而破坏。
(4)IGBT驱动电路中的电阻RG对任务机能有较大的影响，RG较大，有益于按捺IGBT的电流回升率及电压回升率，但会增添IGBT的开关时候和开关消耗；RG较小，会引发电流回升率增大，使IGBT误导通或破坏。RG的详细数据与驱动电路的布局及IGBT的容量有关,普通在几欧～几十欧,小容量的IGBT其RG值较大。
(5)驱动电路应具备较强的抗搅扰才能及对IG2BT的掩护功效。IGBT的节制、 驱动及掩护电路等应与其高速开关特色相婚配,别的,在未采用恰当的防静电办法环境下,G—E断不能开路。

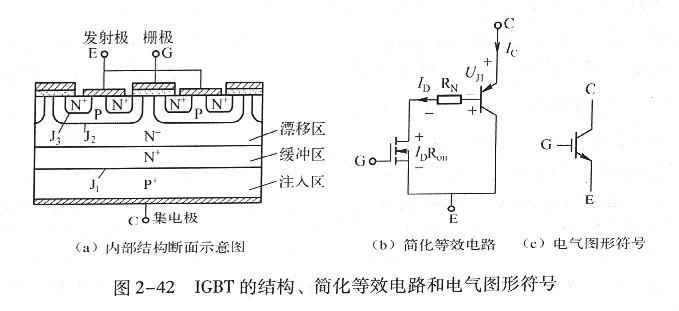

IGBT是一个三端器件，它具备栅极G、集电极c和发射极E。IGBT的布局、简化等效电路和电气图形标记如图所示。
如图所示为N沟道VDMOSFFT与GTR组合的N沟道IGBT(N-IGBT)的内部布局断面表示图。IGBT比VDMOSFET多一层P+注入区，构成丁一个大面积的PN结J1。因为IGBT导通时由P+注入区向N基区发射少子，是以对漂移区电导率遏制调制，可仗IGBT具备很强的通流才能。介于P+注入区与N-漂移区之间的N+层称为缓冲区。有不缓冲区决议了IGBT具备差别特色。有N*缓冲区的IGBT称为非对称型IGBT，也称穿通型IGBT。它具备正向压降小、犬断时候短、关断时尾部电流小等长处，但其反向阻断才能绝对较弱。无N-缓冲区的IGBT称为对称型IGBT，也称非穿通型IGBT。它具备较强的正反向阻断才能，但它的其余特色却不迭非对称型IGBT。
如图2-42 (b)所示的简化等效电路标明，IGBT是由GTR与MOSFET构成的达林顿布局，该布局中的局部是MOSFET驱动，别的一局部是厚基区PNP型晶体管。
简略来讲，IGBT相称于一个由MOSFET驱动的厚基区PNP型晶体管，它的简化等效电路如图2-42(b)所示，图中的RN为PNP晶体管基区内的调制电阻。从该等效电路能够清晰地看出，IGBT是用晶体管和MOSFET构成的达林顿布局的复合器件。冈为图中的晶体管为PNP型晶体管，MOSFET为N沟道场效应晶体管，以是这类布局的IGBT称为N沟道IIGBT，其标记为N-IGBT。近似地另有P沟道IGBT，即P- IGBT。
IGBT的电气图形标记如图2-42(c)所示。IGBT是—种场控器件，它的守旧和关断由栅极和发射极间电压UGE决议，当栅射电压UCE为正且大于开启电压UCE（th）时，MOSFET内构成沟道并为PNP型晶体管供给基极电流进而使IGBT导通，此时，从P+区注入N-的空穴（多数载流子）对N-区遏制电导调制，减小N-区的电阻RN，使高耐压的IGBT也具备很小的通态压降。当栅射极间不加旌旗灯号或加反向电压时，MOSFET内的沟道消逝，PNP型晶体管的基极电流被堵截，IGBT即关断。由此可知，IGBT的驱动道理与MOSFET根基不异。
①当UCE为负时：J3结处于反偏状况，器件呈反向阻断状况。
②当uCE为正时：UC< UTH，沟道不能构成，器件呈正向阻断状况；UG>UTH，绝缘门极下构成N沟道，因为载流子的彼此感化，在N-区发生电导调制，使器件正向导通。
1)导通
IGBT硅片的布局与功率MOSFET的布局非常类似，首要差别是JGBT增添了P+基片和一个N+缓冲层(NPT-非穿通-IGBT手艺不增添这个局部)，此中一个MOSFET驱动两个双极器件（有两个极性的器件）。基片的利用在管体的P、和N+区之间建立了一个J，结。当正栅偏压使栅极上面反演P基区时，一个N沟道便构成，同时呈现一个电子流，并完整按照功率MOSFET的体例发生一股电流。若是这个电子流发生的电压在0.7V规模内，则J1将处于正向偏压，一些空穴注入N-区内，并调剂N-与N+之间的电阻率，这类体例降落了功率导通的总消耗，并启动了第二个电荷流。最初的成果是在半导体条理内姑且呈现两种差别的电流拓扑：一个电子流（MOSFET电流）；一个空穴电流（双极）。当UCE大于开启电压UCE(th），MOSFET内构成沟道，为晶体管供给基极电流，IGBT导通。
2)导通压降
电导调制效应使电阻RN减小，通态压降小。所谓通态压降，是指IGBT进入导通状况的管压降UDS，这个电压随UCS回升而降落。
3)关断
当在栅极施加一个负偏压或栅抬高于门限值时，沟道被禁止，不空穴注入N-区内。在任何环境下，若是MOSFET的电流在开关阶段敏捷降落，集电极电流则逐步降落，这是阂为换向起头后，在N层内还存在多数的载流子（少于）。这类剩余电流值（尾流）的降落，完整取决于关断时电荷的密度，而密度又与几种身分有关，如搀杂质的数目和拓扑，条理厚度和温度。少子的衰减使集电极电流具备特色尾流波形。集电极电流将引发功耗降落、穿插导通题目，出格是在利用续流二极管的装备上，题目加倍较着。
鉴于尾流与少子的重组有关，尾流的电流值应与芯片的Tc、IC：和uCE紧密亲密相干，并且与空穴挪动性有紧密亲密的干系。是以，按照所到达的温度，降落这类感化在终端装备设想上的电流的不抱负效应是可行的。当栅极和发射极间施加反压或不加旌旗灯号时，MOSFET内的沟道消逝，晶体管的基极电流被堵截，IGBT关断。
4)反向阻断
当集电极被施加一个反向电压时，J，就会遭到反向偏压节制，耗尽层则会向N-区扩大。因过量地降落这个层面的厚度，将没法获得一个有用的阻断才能，以是这个机制非常首要。别的，若是过大地增添这个地区的尺寸，就会持续地进步压降。
5)正向阻断
当栅极和发射极短接并在集电极端子施加一个正电压时，J，结受反向电压节制。此时，依然是由N漂移区巾的耗尽层蒙受内部施加的电压。
6)闩锁
ICBT在集电极与发射极之间有—个寄生PNPN晶闸管。在特别前提下，这类寄生器件会导通。这类景象会使集电极与发射极之间的电流量增添，平等效MOSFET的节制才能降落，凡是还会引发器件击穿题目。晶闸管导通景象被称为IGBT闩锁。详细来讲，发生这类缺点的缘由各不不异，但与器件的状况有紧密亲密干系。
