场效应管有哪些特色及首要用处？

场效应管因为具备输入阻抗很是高（可达l09～lO15Ω）、噪声低、静态变更规模大和温度系数小，且为电压节制元件等长处，因

此利用也较为普遍。

场效应管分结型和绝缘栅(即MOS)型两大类。

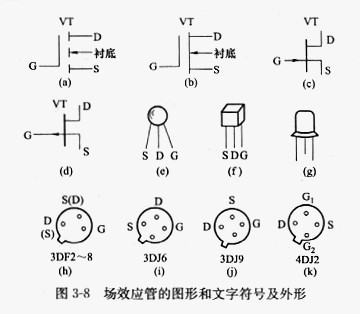

(1)场效应管的图形和笔墨标记及形状(见图3-8)

此中，图3-8(a)为N沟道绝缘栅加强型晶体管图形和笔墨标记；图3-8 (b)为N沟道绝缘栅耗尽型晶体管图形和笔墨标记；图3-8(c)为N沟道结型晶体管图形和笔墨标记；图3-8 (d)为P沟道结型晶体管图形和笔墨标记；图3-8(e)一(g)为场效应晶体管的形状；图3-8(h)~(k)为场效应晶体管的管脚。

(2)场效应管的特色及用处

经常利用场效应管的特色及首要用处见表3-8。

场效应管有哪些根基参数？

(1)场效应管的根基参数

①夹断电压UP  也称停止栅压UGS(OFF)，是在耗尽型结型场效应管或耗尽型绝缘栅型场效应管源极接地的情况下，能使其漏源

输入电流减小到零时所需的栅源电压UGS。

 ②开启电压UT  也称阀电压，是加强型绝缘栅型场效应管在漏源电压UDS为必然值时，能使其漏、源极起头导通的最小栅源电压UGS。

③饱和泄电流IDSS  是耗尽型场效应管在零偏压（即栅源电压UGS为零）、漏源电压UDS大于夹断电压Up时的漏极电流。

④击穿电压BUDS和BUGS

a．漏源击穿电压BUDS。也称漏源耐压值，是就地效应管的漏源电压UDS增大到必然数值时，使漏极电流ID俄然增大且不受栅极电压节制时的最大漏源电压。

b．栅源击穿电压BUGS。是场效应管的栅、源极之间能蒙受的最大上作电压。

⑤耗散功率PD  也称漏极耗散功率，该值约即是漏源电压UDS与漏极电流ID的乘积。

⑥漏泄电流IGSS  是场效应管的栅—沟道结施加反向偏压时发生的反向电流。

⑦直流输入电阻RGS  也称栅源绝缘电阻，是场效应管栅—沟道在反偏电压感化下的电阻值，约即是栅源电压UGS与栅极电流的

比值。

⑧漏源静态电阻RDS  是漏源电压UDS的变更量与漏极电流ID的变更量之比，普通为数千欧以上。

 ⑨低频跨导gm  也称缩小特征，是栅极电压UG对漏极电流ID的节制能力，近似于三极管的电流缩小倍数β值。

 ⑩极间电容  是场效应管各极之间散布电容构成的杂散电容。栅源极电容（输入电容）CGS和栅漏极电容cGD的电容量为1~

3pF，漏源极电容CDS的电容量为0.1~1pF。

(2)经常利用场效应管的首要参数

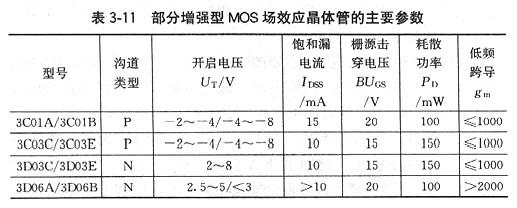

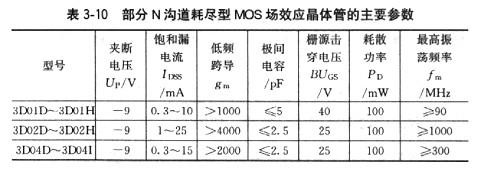

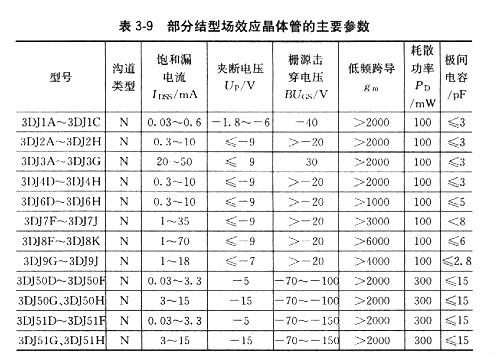

局部结型场效应晶体管的首要参数见表3-9。局部N沟道耗尽型MOS场效应晶体管的首要参数见表3-10。局部加强型MOS场

效应晶体管的首要参数见表3-11。

利用场效应管时有哪些注重事变？

场效应管较三极管娇弱，利用不妥很轻易破坏，是以利用时应出格注重以下事变。

①应按照差别的利用场所选用恰当型号的场效应管。经常利用场效应管的首要用处见表3-8。

②场效应管，出格是绝缘栅场效应管，输人阻抗很是高，不必时应将各电极短接，以避免栅极感到电荷而破坏管子。

③结型场效应管的栅源电压不能接反，但可在开路状况下保管。

④为了坚持场效应管的高输入阻抗，管子应注重防潮，利用情况应枯燥。

⑤带电物体（如电烙铁、测试仪表）与场效应管打仗时，均需接地，以避免破坏管子。出格是焊接绝缘栅场效应管时，还要按源极—栅极的前后顺序焊接，最好断电后再焊接。电烙铁功率以15~30W为好，一次焊接时候不应跨越10s。

⑥绝缘栅场效应管切不可用万用表测试，只能用测试仪测试，并且要在接入测试仪后，能力去掉各电极短路接线。取下时，则应先短路各电极后再取下，要避免栅极悬空。

⑦利用带有衬底引线的场效应管时，其衬底引线应准确毗连。

场效应管时候继电器是若何任务的？

场效应管具备极高的输入阻抗，导通时从电源输入的电流几近能够疏忽。是以许可接纳很大的充电电阻，有益于比延时的进步。

(1)电路一

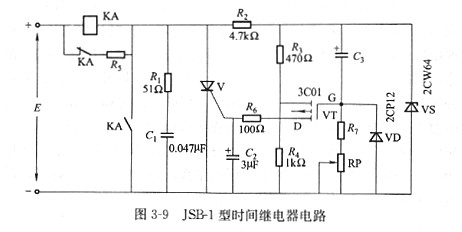

JSB-1型时候继电器电路如图3-9所示。它接纳3C01型场效应管（P沟道加强型）作比拟关键。该按时器最大延时可达5min，

比延时可达5s/μF，延时偏差<±5%。

任务道理：接通电源时，因为电容C3两头电压为零，场效应管VT处于停止状况，继电器KA开释，延时起头。同时电源E经由过程电阻R2、继电器KA线圈向电容C3充电，电容上的电压逐步降低，场效应管VT的栅源电压UGS愈来愈负，栅—漏极电流IGD就愈来愈大。当IGD大到晶闸管V所需的触发电流时，V触发导通，继电器KA得电吸合，输入延时旌旗灯号。

图中，二极管VD的感化是供给电容C3一条疾速放电回路(R3、R4、VD、C3); R1、C1及C2的感化是避免晶闸管V误触发；并联在电阻值较大的继电器KA线圈上的低阻值电阻R5，用以供给延时电路充足的电压与电流。

(2)电路二

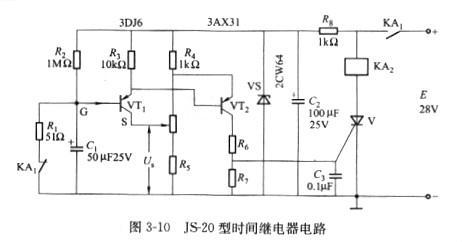

JS-20型时候继电器电路如图3-10所示。

任务道理：当继电器KA1吸应时（图中，KA1节制局部未画出），接通电源，因为电容Cl两头电压为零，场效应管VT1的栅源电压UGS=UC-US＝-US大于其夹断电压UP，是以VT1停止，三极管VT2无基极电流而停止，晶闸管V封闭，继电器KA2处于开释状况，延时起头。同时电源电压E经由过程电阻R8、R2向电容C1充电。Cl上电压Uc逐步降低，当到达UGS
