最全面场效应管开关电路详解的文章,初学入门必读

信息来历：本站　日期：2017-09-20　

分享到：

甚么是MOS管MOS管的英文全称叫MOSFET(Metal Oxide Semiconductor Field Effect Transistor)，即金属氧化物半导体型场效应管，属于场效应管中的绝缘栅型。是以，MOS管偶然被称为绝缘栅场效应管。在通俗电子电路中，MOS管凡是被用于缩小电路或开关电路。

1、MOS管的机关

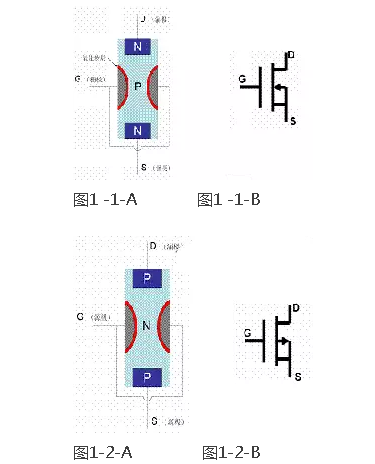

在一块搀杂浓度较低的P型半导体硅衬底上，用半导体光刻、分散工艺制作两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作为漏极D和源极S。而后在漏极和源极之间的P型半导体外表复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就组成了一个N沟道（NPN型）加强型MOS管。明显它的栅极和别的电极间是绝缘的。图1-1所示 A 、B别离是它的布局图和代表标记。

一样用上述不异的体例在一块搀杂浓度较低的N型半导体硅衬底上，用半导体光刻、分散工艺制作两个高搀杂浓度的P+区，及上述不异的栅极制作进程，就制成为一个P沟道（PNP型）加强型MOS管。图1-2所示A 、B别离是P沟道MOS管道布局图和代表标记。

2、MOS管的任务道理

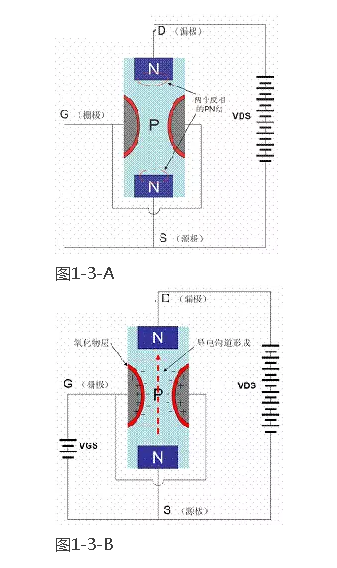

从图1-3-A能够看出，加强型MOS管的漏极D和源极S之间有两个面对面的PN结。当栅-源电压VGS=0时，即便加上漏-源电压VDS，总有一个PN结处于反偏状况，漏-源极间不导电沟道（不电流流过），以是这时候漏极电流ID=0。此时若在栅-源极间加上正向电压，图1-3-B所示，即VGS＞0，则栅极和硅衬底之间的SiO2绝缘层中便发生一个栅极指向P型硅衬底的电场，因为氧化物层是绝缘的，栅极所加电压VGS没法组成电流，氧化物层的双方就组成了一个电容，VGS等效是对这个电容充电，并组成一个电场，跟着VGS慢慢下降，受栅极正电压的接收，在这个电容的别的一边就堆积大批的电子并组成了一个从漏极到源极的N型导电沟道，当VGS大于管子的开启电压VT（通俗约为 2V）时，N沟道管初步导通，组成漏极电流ID，咱们把初步组成沟道时的栅-源极电压称为开启电压，通俗用VT表现。节制栅极电压VGS的巨细修改了电场的强弱，就可以够到达节制漏极电流ID的巨细的目标，这也是MOS管用电场来节制电流的一个首要特征，以是也称之为场效应管。

3、MOS管的特征

上述MOS管的任务道理中能够看出，MOS管的栅极G和源极S之间是绝缘的，因为Sio2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS发生电场从而导致源极-漏极电流的发生。此时的栅极电压VGS抉择了漏极电流的巨细，节制栅极电压VGS的巨细就可以够节制漏极电流ID的巨细。这就可以够得出以下论断：1） MOS管是一个由修改电压来节制电流的器件，以是是电压器件。2） MOS管道输出特征为容性特征，以是输出阻抗极高。

4、MOS管的电压和标记

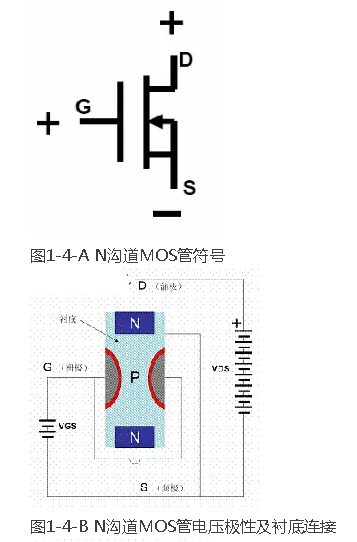

图1-4-A 是N沟道MOS管的标记，图中D是漏极，S是源极，G是栅极，中间的箭头表现衬底，若是箭头向里表现是N沟道的MOS管，箭头向外表现是P沟道的MOS管。

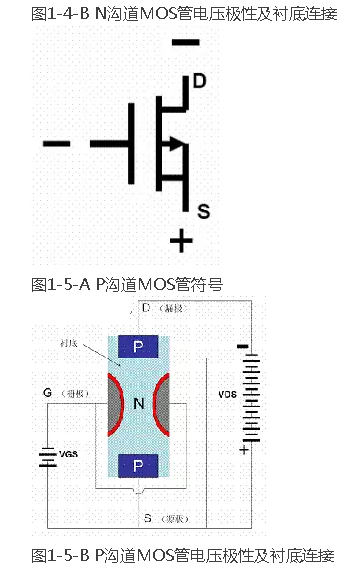

在现实MOS管出产的进程中衬底在出厂前就和源极毗连，以是在标记的法则中；表现衬底的箭头也必须和源极相毗连，以区分漏极和源极。图1-5-A是P沟道MOS管的标记。

MOS管利用电压的极性和咱们通俗的晶体三极管不异，N沟道的近似NPN晶体三极管，漏极D接正极，源极S接负极，栅极G正电压时导电沟道成立，N沟道MOS管起头任务,如图1-4-B所示。一样P道的近似PNP晶体三极管，漏极D接负极，源极S接正极，栅极G负电压时，导电沟道成立，P沟道MOS管起头任务,如图1-5-B所示。

5、MOS在开关电源电路

1）、大功率MOS管和大功率晶体三极管比拟MOS管的长处；1)、输出阻抗高，驱动功率小：因为栅源之间是二氧化硅（SiO2）绝缘层，栅源之间的直流电阻根基上便是SiO2绝缘电阻，通俗达100MΩ摆布，交换输出阻抗根基上便是输出电容的容抗。因为输出阻抗高，对鼓励旌旗灯号不会发生压降，有电压就可以够驱动，以是驱动功率极小（活络度高）。通俗的晶体三极管必需有基极电压Vb，再发生基极电流Ib，本领驱动集电极电流的发生。晶体三极管的驱动是需要功率的（Vb×Ib）。

2）、开关速度快:MOSFET的开关速度和输出的容性特征的有很大干系，因为输出容性特征的存在，使开关的速度变慢，可是在作为开关利用时，可下降驱动电路内阻，加速开关速度（输出接纳了后述的“灌流电路”驱动，加速了容性的充放电的时候）。MOSFET只靠多子导电，不存在少子贮存效应，因此关断进程很是快速，开关时候在10—100ns之间，任务频次可达100kHz以上，通俗的晶体三极管因为多数载流子的存储效应，使开关总有滞后景象，影响开关速度的前进（今朝接纳MOS管的开关电源其任务频次能够随便的做到100K/S～150K/S,这对于通俗的大功率晶体三极管来讲是难以设想的）。

3）、无二次击穿；因为通俗的功率晶体三极管具备当温度回升就会导致集电极电流回升（正的温度～电流特征）的景象，而集电极电流的回升又会导致温度进一步的回升，温度进一步的回升，更进一步的导致集电极电流的回升这一恶性轮回。而晶体三极管的耐压VCEO随管温度下降是慢慢下降，这就组成了管温持续回升、耐压持续下降终究导致晶体三极管的击穿，这是一种导致电视机开关电源管和行输出管破坏率占95%的破环性的热电击穿景象，也称为二次击穿景象。MOS管具备和通俗晶体三极管相反的温度～电流特征，即当管温度（或情况温度）回升时，沟道电流IDS反而下降。比方；一只IDS=10A的MOS FET开关管，当VGS节制电压稳定时，在250C温度下IDS=3A，当芯片温度下降为1000C时，IDS下降到2A，这类因温度回升而导致沟道电流IDS下降的负温度电流特征，使之不会发生恶性轮回而热击穿。也便是MOS管不二次击穿景象，可见接纳MOS管作为开关管，其开关管的破坏率大幅度的下降，近两年电视机开关电源接纳MOS管替换曩昔的通俗晶体三极管后，开关管破坏率大大下降也是一个极好的证实。

4）、MOS管导通后其导通特征呈纯阻性；通俗晶体三极管在饱和导通是，几近是纵贯，有一个极低的压降，称为饱和压降，既然有一个压降，那末也便是；通俗晶体三极管在饱和导通后等效是一个阻值极小的电阻，可是这个等效的电阻是一个非线性的电阻（电阻上的电压和流过的电流不能符合欧姆定律），而MOS管作为开关管利用，在饱和导通后也存在一个阻值极小的电阻，可是这个电阻等效一个线性电阻，其电阻的阻值和两头的电压降和流过的电流符合欧姆定律的干系，电流大压降就大，电流小压降就小，导通后既然等效是一个线性元件，线性元件就可以够并联利用，当如许两个电阻并联在一起，就有一个主动电流均衡的感化，以是MOS管在一个管子功率不够的时候，能够多管并联利用，且不必别的增添均衡办法（非线性器件是不能间接并联利用的）。

二：灌流电路

1、MOS管作为开关管的驱动电路；

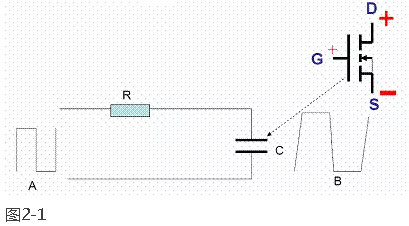

灌流电路MOS管和通俗晶体三极管比拟，有诸多的长处，可是在作为大功率开关管利用时，因为MOS管具备的容性输出特征，MOS管的输出端，即是是一个小电容器，输出的开关鼓励旌旗灯号，实际上是在对这个电容中断频频的充电、放电的进程，在充放电的进程中，使MOS管道导通和封闭发生了滞后，使“开”与“关”的进程变慢，这是开关元件不能许可的（功耗增添，烧坏开关管），如图所示，在图2-1中 A方波为输出真个鼓励波形，电阻R为鼓励旌旗灯号内阻，电容C为MOS管输出端等效电容，鼓励波形A加到输出端是平等效电容C的充放电感化，使输出端实际的电压波形变成B的畸变波形，导致开关管不能一般开关任务而破坏，措置的体例便是，只要R充足的小，乃至不阻值，鼓励旌旗灯号能供给充足的电流，就可以使等效电容快速的充电、放电，如许MOS开关管就可以快速的“开”、“关”，保障了一般任务。因为鼓励旌旗灯号是有内阻的，旌旗灯号的鼓励电流也是无限定，咱们在作为开关管的MOS管的输出局部，增添一个削减内阻、增添鼓励电流的“灌流电路”来措置此题目，如图2-2所示。

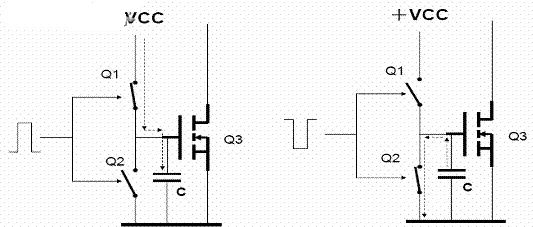

在图2-2中；在作为开关利用的MOS管Q3的栅极S和鼓励旌旗灯号之间增添Q1、Q2两只开关管，此两当然均为通俗的晶体三极管，两当然接成串连跟尾，Q1为NPN型Q2为PNP型，基极跟尾在一起（实际上是一个PNP、NPN互补的射极跟从器），两当然等效是两只在方波鼓励旌旗灯号节制下轮流导通的开关，如图2-2-A、图2-2-B当鼓励方波旌旗灯号的正半周离开时；晶体三极管Q1（NPN）导通、Q2（PNP）停止，VCC颠末Q1导通对MOS开关管Q3的栅极充电，因为Q1是饱和导通，VCC等效是间接加到MOS管Q3的栅极，刹时充电电流极大，充电时候极短，保障了MOS开关管Q3的快速的“开”，如图2-2-A所示（图2-2-A和图2-2-B中的电容C为MOS管栅极S的等效电容）。当鼓励方波旌旗灯号的负半周离开时；晶体三极管Q1（NPN）停止、Q2（PNP）导通，MOS开关管Q3的栅极所充的电荷，颠末Q2快速放电，因为Q2是饱和导通，放电时候极短，保障了MOS开关管Q3的快速的“关”，如图2-2-B所示。

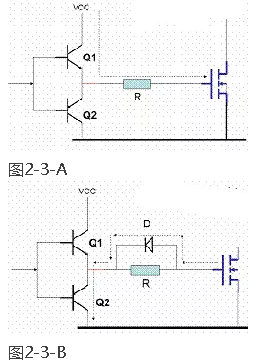

因为MOS管在制作工艺上栅极S的引线的电流容量有一定的限定，以是在Q1在饱和导通时VCC对MOS管栅极S的刹时充电电流复杂，极易破坏MOS管的输出端，为了保护MOS管的宁静，在详尽的电路中必需接纳办法限定刹时充电的电流值，在栅极充电的电路中串接一个得当的充电限流电阻R，如图2-3-A所示。充电限流电阻R的阻值的拔取；要按照MOS管的输出电容的巨细，鼓励脉冲的频次及灌流电路的VCC（VCC通俗为12V）的巨细抉择通俗在数十姆欧到一百欧姆之间。

因为充电限流电阻的增添，使在鼓励方波负半周时Q2导通时放电的速度受到限定（充电时是VCC发生电流，放电时是栅极所充的电压VGS发生电流，VGS远远小于VCC,R的存在大大的下降了放电的速度）使MOS管的开关特征变坏，为了使R阻值在放电时不影响快速放电的速度，在充电限流电阻R上并联一个组成放电通路的二极管D，图2-3-B所示。此二极管在放电时导通，在充电时反偏停止。如许增添了充电限流电阻和放电二极管后，既保障了MOS管的宁静，又保障了MOS管，“开”与“关”的快速举措。

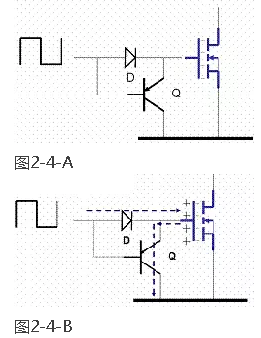

2、别的一种灌流电路灌流电路的别的一种体例，对于某些功率较小的开关电源上接纳的MOS管经常接纳了图2-4-A的电路体例。

D为充电二极管，Q为放电三极管（PNP）。任务进程是如许，当鼓励方波正半周时，D导通，对MOS管输出端等效电容充电(此时Q停止)，在当鼓励方波负半周时，D停止，Q导通，MOS管栅极S所充电荷，颠末Q放电，MOS管实现“开”与“关”的举措，如图2-4-B所示。此电路由鼓励旌旗灯号间接“灌流”，鼓励旌旗灯号源哀告内阻较低。该电路通俗利用在功率较小的开关电源上。

2、MOS管开关利用中的感化

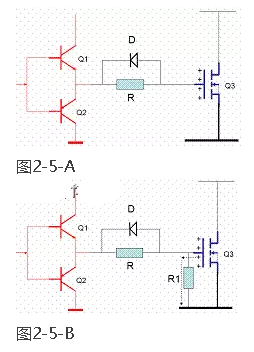

MOS管在开关状况任务时；Q1、Q2是轮流导通，MOS管栅极是在频频充电、放电的状况，假定在此时封闭电源，MOS管的栅极就有两种状况；一个状况是；放电状况，栅极等效电容不电荷存储，一个状况是；充电状况，栅极等效电容恰好处于电荷充满状况，图2-5-A所示。当然电源堵截，此时Q1、Q2也都处于断开状况，电荷不开释的回路，MOS管栅极的电场依然存在（能对峙很长时候），建立导电沟道的前提并不磨灭。如许在再次开机刹时，因为鼓励旌旗灯号还不建立，而开机刹时MOS管的漏极电源(VDS)随机供给,在导电沟道的感化下，MOS管马上发生不受控的复杂漏极电流ID，引起MOS管烧坏。为了防止此景象发生，在MOS管的栅极对源极并接一只泄放电阻R1，如图2-5-B所示，关机后栅极存储的电荷颠末R1快速开释，此电阻的阻值不可太大，以保障电荷的快速开释，通俗在5K～数10K摆布。
