mos场效应管参数

经常利用场效应管的首要参数是甚么？哪些是根基参数？

信息来历：本站　日期：2017-07-14　

分享到：

场效应管有哪些底子参数？

(1)场效应管的底子参数
①夹断电压UP 也称停止栅压UGS(OFF)，是在耗尽型结型场效应管或耗尽型绝缘栅型场效应管源极接地的状态下，能使其漏源输出电流减小到零时所需的栅源电压UGs。

②开启电压UT 也称阀电压，是增强型绝缘栅型场效应管在漏源电压UDS为-‘定值时，能使其漏、源极初步导通的最小栅源电压UGS。

③饱和泄电流IDSS 是耗尽型场效应管在零偏压（即栅源电压UGS为零）、漏源电压UDS大于夹断电压UP时的漏极电流。

④击穿电压BUDS和BUGS

a．漏源击穿电压BUDS。也称漏源耐压值，是就地效应管的漏源电压UDS增大到必然数值时，使漏极电流ID突然增大且不受栅极电压节制时的最大漏源电压。

b．栅源击穿电压BUGS。是场效应管的栅、源极之间能接管的最大任务电压。

⑤耗散功率PD 也称漏极耗散功率，该值约即是漏源电压UDS与漏极电流ID的乘积。

⑥漏泄电流ICSS 是场效应管的栅—沟道结施加反向偏压时发生的反向电流。

⑦直流输出电阻RGS 也称栅源绝缘电阻，是场效应管栅沟道在反偏电压感化下的电阻值，约即是栅源电压UGS与栅极电流的比值。

⑧漏源静态电阻RDS 是漏源电压UDS的变更量与漏极电流ID的变更量之比，通俗为数千欧以上。

⑨低频跨导gm 也称缩小特点，是栅极电压UG对漏极电流ID的节制能力，类似于三极管的电流放大倍数β值。

⑩极间电容是场效应管各极之间漫衍电容组成的杂散电容。栅源极电容（输出电容）CGS和栅漏极电容CGD的电容量为1~3pF，漏源极电容CDS的电容量为o．1~lpF。

(2)经常利用场效应管的首要参数

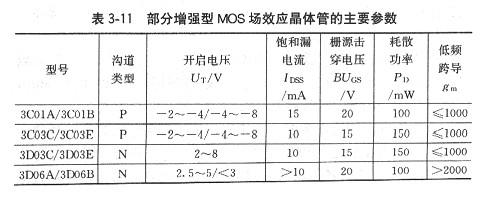

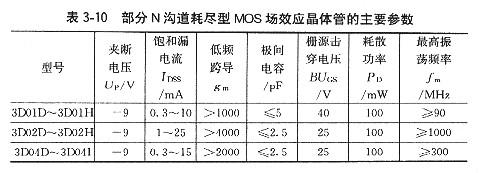

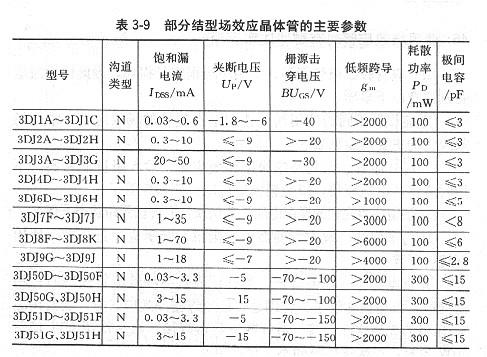

部分结型场效应晶体管的首要参数见表3-9。部分N沟道耗尽型MOS场效应晶体管的首要参数见表3-10。部分增强型MOS场效应晶体管的首要参数见表3-11。
