在领会mos管电平转换电路之前，咱们来领会一下电平的一些根基常识。所谓电平，是指两功率或电压之比的对数，偶然也可用来表现两电流之比的对数。电平的单元分贝用dB表现。常常利用的电平有功率电安然平静电压电平两类，它们各自又可分为绝对电安然平静绝对电平两种。
从电压电平的界说便能够看出电平与电压之间的干系，电平的丈量现实上也是电压的丈量，只是刻度差别罢了，任何电压表都能够成为一个丈量电压电平的电平表，只需表盘按电平刻度标记便可，在此要注重的是电平刻度是以1 mW功率耗损于600 Ω电阻为零分贝停止计较的，即0dB=0.775V。电平量程的扩展本色上也是电压量程的扩展，只不过因为电平与电压之间是对数干系，是以电压量程扩展N倍时，由电平界说可知，即电平增添20lgN(dB)。
由此可知，电平量程的扩展能够经由过程响应的交换电压表量程的扩展来完成，其丈量值应为表头指针示数再加一个附加分贝值(或量程分贝值)。附加分贝值的巨细由电压量程的扩展倍数来决议。
双向mos管电平转换电路，当你利用3.3V的单片机的时辰,电平转换就在所不免了,常常会碰到3.3转5V或5V转3.3V的环境,这里先容一个简略的电路,他能够完成两个电平的彼此转换(注重是彼此哦,双向的,不是单向的!)。电路非常简略,仅由3个电阻加一个MOS管组成。

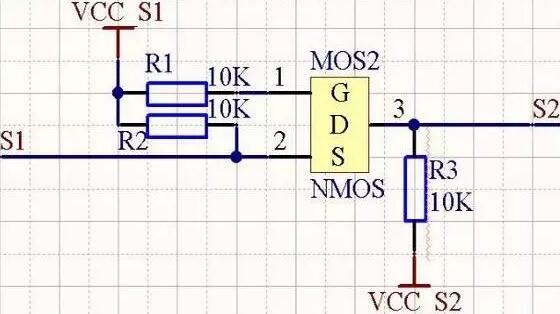

3.3-5V转换
上图中,S1，S2为两个旌旗灯号端,VCC_S1和VCC_S2为这两个旌旗灯号的高电平电压.
1.VCC_S1<=VCC_S2
2.S1的低电平门限大于0.7V摆布(视NMOS内的二极管压降而定)
3.Vgs<=VCC_S1
4.Vds<=VCC_S2
对3.3V和5V/12V等电路的彼此转换,NMOS管挑选AP2306便可。道理比拟简略,大师自行阐发吧!此电路我已在多处利用,成果很好。

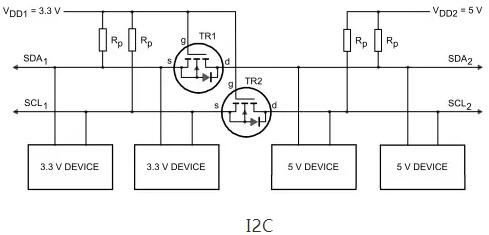

在电平转换器的操纵中要斟酌下面的三种状况：
（一）不器件下拉总线线路
“低电压”局部的总线线路经由过程上拉电阻Rp 上拉至3.3V。 MOS-FET 管的门极和源极都是3.3V， 以是它的VGS 低于阀值电压，MOS-FET 管不导通。这就许可“高电压”局部的总线线路经由过程它的上拉电阻Rp 拉到5V。 此时两局部的总线线路都是高电平，只是电压电平差别。
（二）一个3.3V 器件下拉总线线路到低电平
MOS-FET 管的源极也变成低电平，而门极是3.3V。 VGS回升高于阀值，MOS-FET 管起头导通。而后“高电压”局部的总线线路经由过程导通的MOS-FET管被3.3V 器件下拉到低电平。此时，两局部的总线线路都是低电平，并且电压电平不异。
（三）一个5V 的器件下拉总线线路到低电平
MOS-FET 管的漏极基底二极管“低电压”局部被下拉直到VGS 跨越阀值，MOS-FET 管起头导通。“低电压”局部的总线线路经由过程导通的MOS-FET 管被5V 的器件进一步下拉到低电平。此时，两局部的总线线路都是低电平，并且电压电平不异。
这三种状况显现了逻辑电平在总线体系的两个方向上传输，与驱动的局部有关。状况1 履行了电平转换功效。状况2 和3 根据I2C 总线标准的请求在两局部的总线线路之间完成“线与”的功效。
除3.3V VDD1 和5V VDD2 的电源电压外，还能够是比方：2V VDD1 和10V VDD2。 在一般操纵中，VDD2必须即是或高于VDD1( 在开关电源时许可VDD2 低于VDD1)。

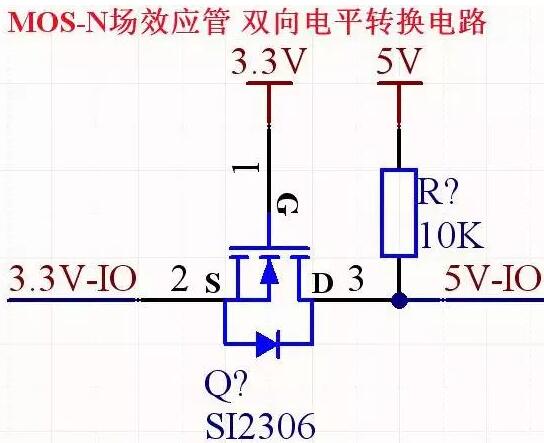

MOS-N 场效应管 双向电平转换电路
双向传输道理
双向mos管电平转换电路的道理以下：
为了便利报告，界说3.3V为A端，5.0V为B端。
A端输入低电日常平凡(0V)，MOS管导通，B端输入是低电平(0V)
A端输入高电日常平凡(3.3V)，MOS管停止，B端输入是高电平(5V)
A端输入高阻时(OC) ，MOS管停止，B端输入是高电平(5V)
B端输入低电日常平凡(0V)，MOS管内的二极管导通，从而使MOS管导通，A端输入是低电平(0V)
B端输入高电日常平凡(5V)，MOS管停止，A端输入是高电平(3.3V)
B端输入高阻时(OC) ，MOS管停止，A端输入是高电平(3.3V)

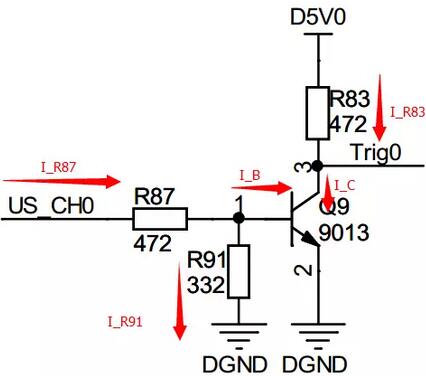

3.3V-5V电平转换电路
如上图，左端接3.3V CMOS电平，能够是STM32、FPGA等的IO口，右端输入为5V电平，完成3.3V到5V电平的转换。
此刻来阐发下各个电阻的感化(捉住的焦点思绪是三极管的Vbe导通时为恒定值0.7V摆布)：
假定不R87，则当US_CH0的高电平间接加在三极管的BE上，>0.7V的电压要到那里去呢?
假定不R91，当US_CH0电平状况不肯定时，默许是要Trig输入高电平仍是低电平呢?是以R91起到牢固电平的感化。同时，若是无R91，则只需输入>0.7V就导通三极管，门坎电压太低了，R91有晋升门坎电压的感化(可参见第二末节对蜂鸣器的阐发)。
可是，加了R91又要注重了：R91若是太小，基极电压类似只要Vb>0.7V时才能使US_CH0为高电日常平凡导通，上图的Vb=1.36V
假定不R83，当输入US_CH0为高电平(三极管导通时)，D5V0(5V高电平)间接加在三极管的CE级，而三极管的CE，三极管很轻易就破坏了。
再进一步阐发其任务机理：
当输入为高电平，三极管导通，输入胁迫在三极管的Vce，对电路测试成果仅0.1V
当输入为低电平，三极管不导通，输入相称于对下一级电路的输入利用10K电阻停止上拉，现实测试成果为5.0V(空载)
注重：对大电流的负载，下面电路的特征将表现的不那末好，是以这里一向夸大——该电路仅合用于10几mA到几十mA的负载的电平转换。

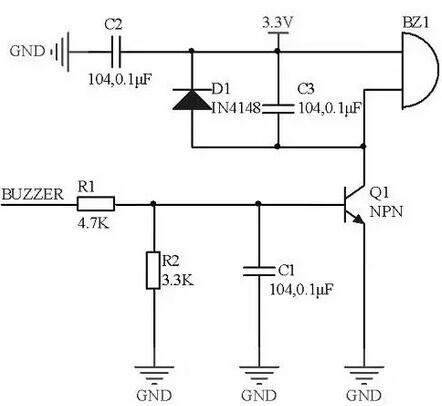

下面是从周建功的iMX283开辟板上载下的电路，既能够是有源也能够是无源蜂鸣器。来阐发下：
计较下遍地的电流(S9013的β=120，设蜂鸣器电流15mA)：
输入为高电平的门坎电压计较为：
R1起到了供给啊门坎电压的感化。
有源蜂鸣器和无源蜂鸣器的驱动电路辨别首要在于无源蜂鸣器实质上是一个理性元件，其电流不能瞬变，是以必须有一个续流二极管D1供给续流。不然，在蜂鸣器两头会有反向感到电动势，发生几十伏的尖峰电压，能够破坏驱动三极管，并搅扰全部电路体系的别的局部。而若是电路中任务电压较大，要利用耐压值较大的二极管，而若是电路任务频次高，则要选用高速的二极管。
设想这类电路的根基门路是：肯定负载(蜂鸣器10mA~80mA)电流和输入门坎电压。根据1中的体例计较取得R1与R2的值。

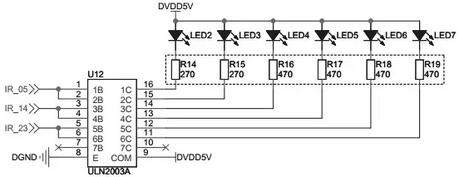

针对下面的驱动电路：
1.负载接的是红外二极管，其串连电阻是限流电阻，节制红外发射强度
2.输入毗连到STM32的PWM功效通俗IO口(设置推挽输入)，COM口接输入电压5V
针对下面的电路测试(Power=5.0V)：
1.输入3.3V，输入0.6V
2.输入0V，输入5.0V
3.输入不接，输入5.0V

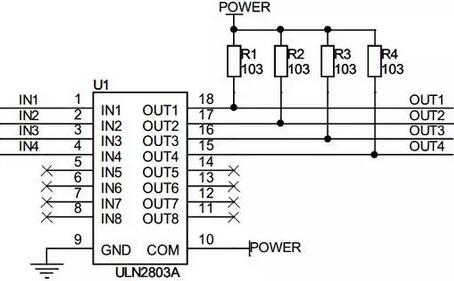

以是，ULN2003/2803一样能够用于电平转换，那这是为甚么呢?ULN2803/2003与三极管又有甚么干系——其内部完成便是两个三极管。
1.输入集电极开漏，是以能够本身接上拉电阻，将旌旗灯号上拉到响应的电平，ULN2803手册上申明能蒙受的最大电压为50V
2.数据手册上申明在Ic=250mA时的输入门坎电压为VI(on)=2.7V
3.COM端接有一个反向二极管：接到输入电源，用于驱动机电等负载电感器件时能在高低电时供给电流回路掩护电路;输入电压高于COM端电压，则电压会胁迫在VCOM+0.4V摆布(这里的二极管压降较小)。ULN2003与ULN2803的辨别仅在于ULN2003只要8个通道，而ULN2803有9个通道。
绝对后面的本身搭建的三极管电路，其具备更好的电流驱动特征，是以，后面的本身搭建的三极管电路合用于电平切换及小电流的驱动，而ULN2803及ULN2003合用于更大电流的驱动(Datasheet上说最大驱动电流能到达500mA摆布)。是以常常利用ULN2803及ULN2003(另有别的的如75452、MC1413、L293D)进步体系的带负载才能(机电、大型LED、继电器等)。
