板级封装
不管是广义上的模块，仍是IPM、PIM、MCM、SIP/SOP，中间的元器件都是管芯和裸芯片，即不封装的晶体管与IC。接纳裸芯片既能够或许或许或许下降资本，又能够或许或许或许有用减小电路体积。
可是对于不节制裸芯片的制作商而言，推销管芯和裸芯片需要达到必然的批量，并且这个量相比照较大，会占用相称量的勾当资金，有些时候还因为手艺壁垒等启事推销不到；另外一方面，小批镊、多种类的花费需要筹办型号单一的管芯和裸芯片，冈此，模块的型号和种类不能够或许或许太多，限定了模块的前进。
假设将MCM和SIP/SOP的观点扩大一些，不利用管芯和裸芯片而是市场上轻易推销到的曾封装的晶体管和通俗的阻容元件，也不限于接纳公用基板（半导体材料和陶瓷基板）而是接纳通用的印制板，将如许的电路封装起来是否是可行？
谜底是必定的，这类方法咱们称为BIP（Board In Package，板级封装）。BIP弱化了模块的小体积、高功率密度上风，可是保管了高坚固性上风，能够或许或许顺应多种类、小批量的花费要求。相对于通俗的印制板电路，体积和功率密度的上风仍然是较着的。
在国际最令爱好者熟谙的板级封装产物莫过于傻瓜功放了，从175、275到此刻的功放王，这类寻求无核心元件的“功率集成电路”很受人们爱好者欢迎。有一些爱好者对傻瓜功放外部不够齐截的电路计划非常有见识，这是有失公允的。

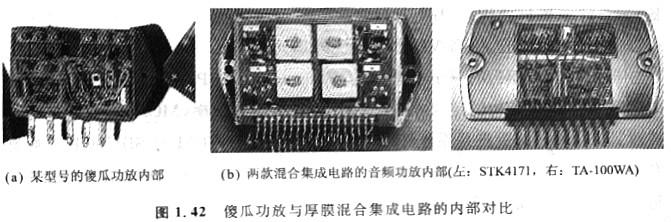

戎行的仪仗队是用来表演的，你见过战争队形寻求齐截齐截的吗？电路的计划是为了保障电路的机能而不是为了雅观。固然，一些不是为了上述目标而是精雕细刻的产物就另当别论了。需要说明的是，贴片元件，不管是阻容元件仍是晶休管，也是封装过的元件，只是体积相比小罢了。懂得了这些，就能够或许或许或许大抵看出板级封装和厚膜夹杂集成电路的底子差别了（图l，42）。
模块通俗是在污染车间拆卸的，塑料外壳只是一个空壳，外部另有空间，可是添补了高压硅脂，因此，外部电路和外界是断绝的。厚膜夹杂集成电路的外部则是氛围，一些丁业产物会填允惰性气体。傻瓜功放有空心的，也有全数用树脂材料封死的，在不具有污染车间的前提下，封死的“实心”封装更有益于隔断氛围。
将功率MOSFET管遵照串连或并联的方法组装起来，用板级封装下艺也能够或许或许或许花费高电压或大电流的MOSFET模块，不但是MOSFET，BJT、IGBT也能够或许或许如斯（图1.43），庞杂的印制板电路也叮以接纳板级封装工艺遏制封装。
板级封装所用的材料称为DMC(Dough Moldingo，mpounds)，也称为BMC(Bulk Molding Compounds)，国际业内俗称封装料、泥状模塑料、团状模塑料等等。
DMC与BMC的理化特征靠近，都是由短切玻璃纤维、不饱和树脂、填料和各类增加剂经充分夹杂而成的一种夹杂材料。这类材料的缩短率（由软泥状到充分同化后的缩短比例）小，胀缩率（热胀冷缩的比例）与硅材料很靠近，强度高、阻燃、耐高压、耐侵蚀，既能够或许或许或许作为IC与晶体管的封装材料，也能够或许或许或许用来封装电磁阀等什物产物。
板级封装除．厂能够或许或许前进电路不变性与利用寿命，拓宽产物的利用范围，还兼有低级的失密服从，手艺和资金的门坎也不像模块制作那末高。
