MOS管是金属（metal）-氧化物（oxid）-半导体（semiconductor）场效应晶体管，或称是金属-绝缘体（insulator）-半导体。MOS管的source和drain是能够对换的，他们都是在P型backgate中构成的N型区。在多数环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

MOS管若何疾速鉴定其黑白及引脚功效

1 用10K档，内有15伏电池。可供给导通电压。

2 因为栅极等效于电容，与任何脚不通，不管N管或P管都很轻易找出栅极来，不然是坏管。

3 操纵表笔对栅源间正向或反向充电，能够使漏源通或断，且因为栅极上电荷能坚持，上述两步可分前后，不用同步，便利。但要放电时需短路管脚或反充。

4 多数源漏间有反并二极管，应注重，及赞助鉴定。

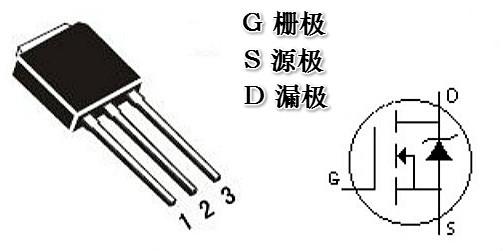

5 ;多数封庄为字面对自已时，左栅中漏右源。以上前三点必需把握，后两点矫捷利用，很快就能够判管脚，分黑白。

若是对新拿到的不明MOS管，能够经由过程测定来鉴定脚极，只要精确鉴定脚的摆列，能力准确利用。

管脚测定体例：

①栅极G的测定：用万用表R×100 档，测肆意两脚之间正反向电阻，若此中某次测得电阻为数百Ω)，该两脚是D、S，第三脚为G。

②漏极D、源极S及范例鉴定：用万用表 R ×10kΩ档测 D、S问正反向电阻，正向电阻约为0.2 ×10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔离开引脚后，与G碰一下，而后归去再接原引脚，呈现两种环境：

a．若读数由本来较大值变为0(0×10kΩ)，则红表笔所接为S，黑表笔为D。用黑表笔打仗G有用，使MOS管D、S间正反向电阻值均为0Ω，还可证实该管为N沟道。

b．若读数仍为较大值，黑表笔不动，改用红表笔打仗G，碰一下以后当即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔打仗G极有用，该MOS管为P沟道。

MOS管的发烧环境有：

1.电路设想的题目，便是让MOS督任务在线性的任务状况，而不是在开关电路状况。这也是致使MOS管发烧的一个缘由。若是N-MOS做开关，G级电压要比电源高几V,能力完整导通，P-MOS则相反。不完整翻开而压降过大造胜利率耗损，等效直流阻抗比拟大，压降增大，以是U*I也增大，消耗就象征着发烧。这是设想电路的最隐讳的毛病。

2.频次太高，首要是偶然过度寻求体积，致使频次进步，MOS管上的消耗增大了，以是发烧也加大了。

3.不做好充足的散热设想，电流太高，MOS管标称的电流值，普通须要杰出的散热能力到达。以是ID小于最大电流，也能够发烧严峻，须要充足的帮助散热片。

4.MOS管的选型有误，对功率鉴定有误，MOS管内阻不充实斟酌，致使开关阻抗增大。
