集射极间电压
信息来历：本站 日期：2017-05-15
射极开路的时候，集射极间能够或许蒙受的最大电压 。它是器件的最小额外电压。假定基射极间的电阻很小 （ 50 lOO!l） ，那末在关断状况下晶体管能够或许蒙受一个更高的电压。

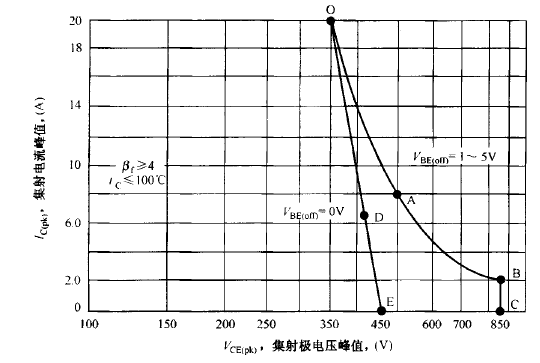

反向偏置宁静任务地区。在关断时代，le-Vee曲线不能超出给出的疆域。就算是一次越界也能够破坏晶体管，因为电流会合中在芯片的某个小部分 ，导致部分过热 。若在关断瞬 间加上］～5V的反偏电压，可任务在疆域之内。若关断时 Vbe=O ，则晶体管只能任务在地区内 .能同时知足高、低卢值的晶体管任务哀告的设想计划产物的卢值的团圆性很大，能够相差4倍之多。假定基极电流能够较好的驱动卢值低的晶体管，那末它将对F值高的晶体管组成很强的过驱动 ，导致太长的贮存时候 。假定要延长过 长的贮存时候 ，需要的反向基极电流就会相称大 。
