正激变更器拓扑根基任务道理
信息来历：本站 日期：2017-05-12
交织正激变更器拓扑根基任务道理 、优缺点和输入功率限定这类拓扑只是两个不异的单规矩激变更器瓜代任务 （ 各占半个周期） ，其次级电流电子器件颠末 整流碳化硅二极管相加 。其拓扑如图 2.14 所示。这类拓扑的长处是每周期有两个功率脉冲 ，如图 2.14 所示，且每一个变更器只供给总输入 功率的一半 。式 C 2.28 ） 给出了MOS开关电源效平顶电流幅值 ／pft = 3.13P,,J 2飞 ，某中凡 为总输入功率 。 开关管电流是取得不异总输入功率的单个单规矩激变更器的一半 。是以，两个开关管的用度 因每一个开关管额外峰值电流较低而彼此对消了 ，也许代价比两倍额外电流的单个开关管更低 。
或从别的一角度看 ，若这两个额外电流不异的MOS开关电源 ，其电流幅值与给定输入功率单端变 换器开关管的不异 ，则交织变更器可供给的输入功率是该单端变更器输入功率的两倍 。别的，EMI 强度与电流幅值成比例 ，而不长短与电流脉冲数目成比例 。不异总输入功率 下，交织变更器发生的 EMI 比单个正激变更器发生的 EMI 小。不异输入功率下 ，每一个变压器都比正激变更器的小 。但两个加在一起很能够比单个变压 器占用的空间大且破费的资本高 。当然有如许那样的优缺点 ，交织正激变更器的首要长处仍是一样的开关管电流幅值下可 供给单个正激变更器两倍的输入功率 。比拟起来 ，推挽拓扑能够更杳优胜性 。当然都是双开关管电路 ，但交织正撤变更器的两 个变压器能够比推挽拓扑的一个大变压器更高贵 ，占用的空间更多。
不过至今仍不很必定 ， 在输入和负载变态的 瞬态环境下 ，推挽拓扑的磁通不均衡题目可否无缺能措置 。不磁通不均衡题目能够是利用交织正激变更器的最好来由 。 在较少见的直流输入电压超出 200V 的场合，一样的输入功率下 ，选用交织正激变更器比选用单个正激变更器更公道 。单个正激变更器输入续流二极管（ D5A 或 D5B ） 蒙受的反向 电压峰值为交织正激变更器的两倍 。
这是因为它的占 空比只要后者的 1/20输入电压低时 占空比小没奋甚么 题目，见式 （ 2.25 ） 。变压器次级臣数挑选绳尺 （ 对于单 规矩激变更器） 是，直流输入最小即次级电压幅值最低时 ，发生所需输入电压的占空比汇 0 IT不超出 0.4。当直流输入为 200V 时，续流二极管蒙受的反向电压峰值为 500Vo 开关管导通 刹时，续流二极管己流过很大的正向电流 ，又将俄然蒙受反压 。假定该二极管反向规复时候 长，短时内 500V 的反向电压就会引起很大的反向电流 ，能够会破坏二极管 。凡是，二极管额外反向电压越大 ，反向规复时候越长 ，这类环境下 ，题目就很严重了。 对于 200V 直流输入 ，交织正激变更器运行在两倍占 空比，续流二极管反压仅为 250V 。利用
高压、规复快的二极管 ，可大大下降其消耗 。

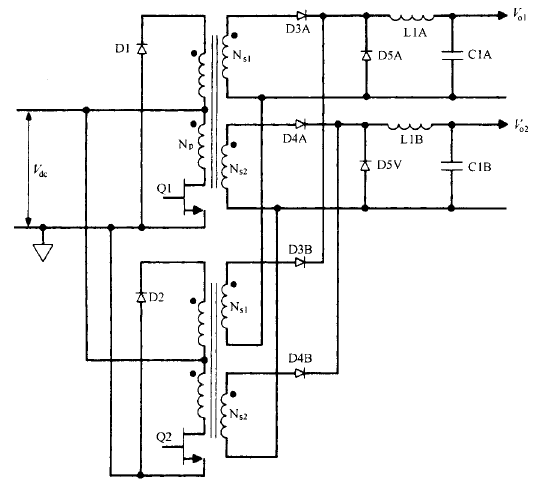

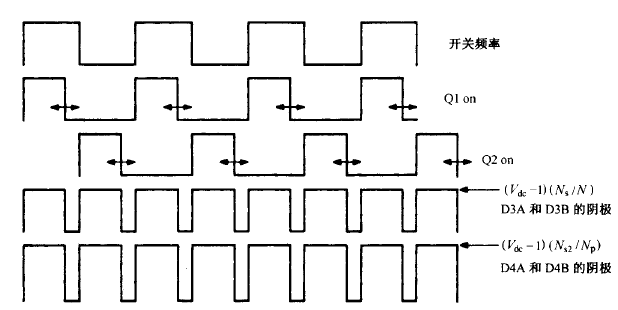

图 2.14 交织正激变更器 。QI 和 Q2 每半周期瓜代导通 ，次级输入相加使 每周期有两个功率脉冲 ，且防止了推挽拓扑的磁通不均衡题目
