变压器帮助缓冲器

信息来历：本站　日期：2017-05-17　

分享到：

变压器帮助缓冲器图中的电路能够明显减小乃至消弭 RCD 缓冲器的变压器漏感尖峰，并且不须要增大电（缓冲电容的增添会致使缓冲器电阻消耗的增添）。

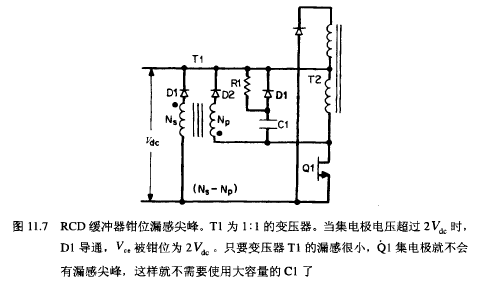

变压器帮助缓冲器所须要的只是增添一个很是小的变压器 Tl ，它依然须要通俗的 RCD 缓冲器，但此时 Cl 能够选得很小。它的任务道理以下。如图 11.7 所示，Tl 是个很是小的臣比为 1:1 的变压器。当 Ql 关断时，它的磁心面积和臣数必须蒙受 T2 低级的最大伏秒数。但是因为 Tl 所须要转换的能量很小，以是许可磁心面积和初、次级线圈的规格很小。

注重变压器 Tl 的初、次级同名端。当 Ql 的集电极电压到达 2飞c 时，Tl 低级线圈两头电压回升到飞（同名端为正），则 N，的同名端电压到达飞，二极管 Dl 导通。是以当 Ql 的集电极电压到达 2 Vac ’ Dl 起头导通，将 N，上的电压钳位为飞。因为变压器的臣数比为 1:1，若不斟酌 Tl 的漏感尖峰，则集电极的电压就被钳位于 2飞。为了保障该缓冲器的钳位结果，Tl 的漏感要很是小。DI 导通，存储在 T2 漏感中的能量将无消耗地前往到Vdc线。
