半桥谐振

电压馈电串连谐振半桥拓扑

信息来历：本站　日期：2017-05-11　

分享到：

电压馈电串连谐振半桥拓扑这类拓扑如图16.23所示。利用于交换输入为230V 的场合，它的长处是去掉了交换整流后串连的滤波电感并下降了 PFC模块关断场效晶体管的直流电压，其电压降为飞而不是电流馈电半桥电路中的（π／2）凡。对于输入电压为400V的PFC，它所接管的最大电压为 400V ，而不是 628V ，这将会极大地下降晶体管的消耗。

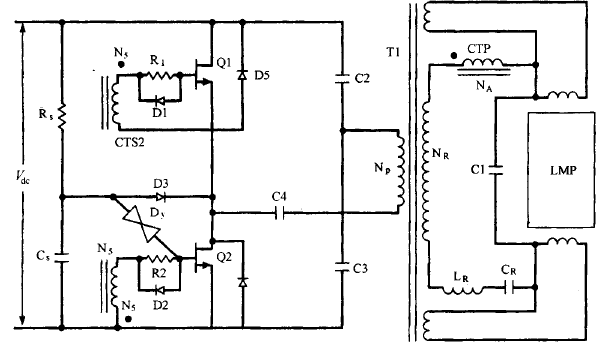

图16.23 电压馈电串连谐振半桥拓扑。初步启动时，串连谐振电路包罗L、Cr 和 Cl。当灯点亮后，就只要Cr，谐振频次下降。电流变压器低级C CTP）起限流感化，它也充当基极比例驱动变压器，因为它的臣比NA/Na恰好即是晶体管最小的卢值图16.23闪现了→个驱动LED灯管的变压器，它供给直流断绝。当然在各类文献中非断绝式 MOS电路被遍及会商钻研，但今朝不断绝且不变压器的电路并不被遍及认同。从图1可以或许较着看出，不管开关管导通仍是关断，其最大的电压应力都是1年。而获得该长处的价格是，在导通时，与在电压馈电串连推挽拓扑中会商的类似，串连谐振电路同样会发生高幅值的尖峰电流打击。从图16.23可以或许看出，串连谐振电路位于变压器的次级，由Lr、Cr和电流变压器的低级及与灯的阻抗并联的Cl配合构成。大电流呈平常导通打击时，这是因为在导通顷刻，灯管的阻抗很大，等效阻抗R,=[RL/(1+Q2)]（图16.21Cb）中的（2））会很小。这是因为Q=RLCl很大，以是电阻R，很小。如许在导通顷刻，串连谐振回路中的等效阻抗仅包罗很小的R,C忽视电流变压器的低级阻抗）。

在导通顷刻便是因为较低的尺而导致了电流打击。在灯点亮以后，灯管的阻抗会下降，Q 增添，R，也增添，从而电流就会调剂为预约功率时的输入值。电流变压器的低级和谐振电感Lr、谐振电容Cr相串连，如许增添了导通阻抗，有益于在初步的时候下降电流的打击。电流变压器是基极比例驱动变压器（8.3.5节）。其臣比NA/N,设想为最小的晶体管P值。这凡是确保了在统统的电流水平下都有充足的基极驱动。因为极电极和基极的电流比恰好便是变压器的臣比，这会保障在高电流输入下有充足的基极驱动，而在低电流输入时则可以或许下降基极驱动以削减存储时候。刚初步导通时，电路的振荡频次是 1/（却在刃，Ce 是 Cr和Cl的串连值，其值为ClCr/(Cl+Cr）。当灯管点亮时，因为Cl与较低的阻抗并联，以是电路的谐振频次降为 1/（勿在已。启动电路包含 R 、C，和 DY o D3 的任务类似于16.8节中的并联半桥谐振电路，C4是一个隔直电容。总而言之，该电路和电流馈电电路一样并不轻易分解设想。设想时并不充足的掌握保障曾思考到了最坏的状态，也不能保障同毕生产线上的产物都是一样的。因为启动时的瞬态进程和各个任务模态下的等效电路很难必定，并且灯管电流精确值也不轻易计较出来。
