cmos管和晶体管的接口作以接口申明和详解
信息来历：本站 日期：2017-08-25
CMOS电路的最末级，凡是是用闪现器闪现，或参与继电器节制大电流，或向远处传递旌旗灯号等，很少不不借助晶体管的。
可是，在与这个晶体管接口时的坚苦不测地多。比方，因为与晶体管的基极毗连的电阻过于小，从CMOS引出过大电流；或电阻过大，使晶体管没法驱动。

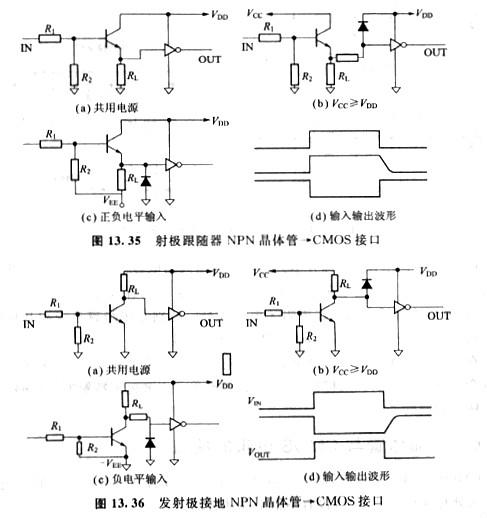

(1)发射极接地NPN晶体管→CMOS：图l3.35(a)一(c)示出同～电源下，Vcc>VDD，Vcc
(2)射极跟从器NPN晶体管→CMOS：与(1)的环境相反，在“L”电泛泛轻易混入噪声，存在从“L”向“H”时轻易发生提早的缺点。图13.36(a)一(c)示出接口例。

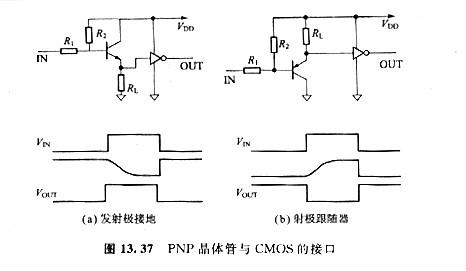

(3)发射极接地PNP晶体管→CMOS：如图13. 37(a)所示，在下降时有提早，在“L”电平要寄望噪声。
(4)射极跟从器PNP晶体管→CMOS:其例子示于图13. 37(b)。与(3)的环境相反，回升时发生提早，“H”电平抗噪声本领弱。
(5)互补电路→CMOS：在(1)～(4)的电路中，当晶体管个CMOS的布线变长时，在“H”或“L”电平，噪声轻易混入，因为布线电容而增大提早时候。因为这些缺点，以是对布线的长度无限制。这类环境下，利用图13.38所示的互补电路使阻抗下降，对于改良噪声和提早时候有用果。
(6) CMOS→NPN晶体管：CM0S的输入端因为负载太重而导致电流缺少，或耐压缺少的场合，需要这类接口。
因为颠末CMOS的p沟FET流出的电流(IOH)变成晶体管的基极电流，以是可以或许驱动它的hfe的电流。进而在驱动大负载的场合，利用达林顿晶体管。

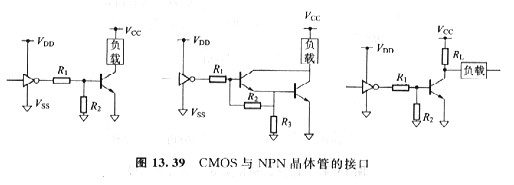

图13. 39示出NPN晶体管驱动电路的例子。

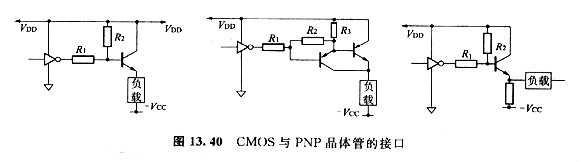

(7) CMOS→PNP晶体管：图13. 40示出电路例。

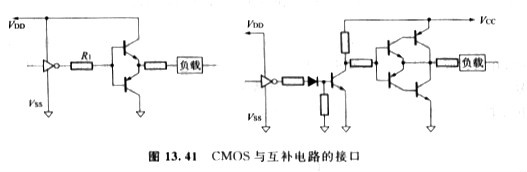

(8) CMOS→互补电路：将CMOS电路的旌旗灯号向远方传递的场合，如前所述，为了抗噪声、避免布线电容引起的提早，应当接纳互补电路。其接口例子示于图13. 41。
