cmos低电压下任务、CMOS标准逻辑IC的任务电源电压规模
信息来历：本站 日期：2017-08-25

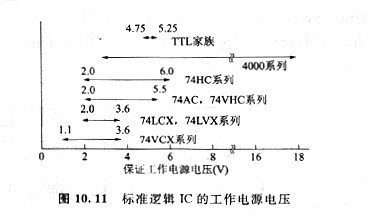

图]0.11示出典范的CMOS标准逻辑IC的任务电源电压规模。与双极型TTL(Transistor Transistor Logic)的5v土o. zsv比拟，任务电压规模宽。这是因为CMOS器件的机关设想是p沟MOS与n沟MOS对称的／互补的，即使电源电压变更，电路阈值老是在电压的1/2附近。并且，即使电压下降，电压驱动型的CMOS电路的输入电压持续掏出电源或GND电平。便是说，在逻辑电路的前级-后级，可以或许坚固地传递逻辑旌旗灯号。

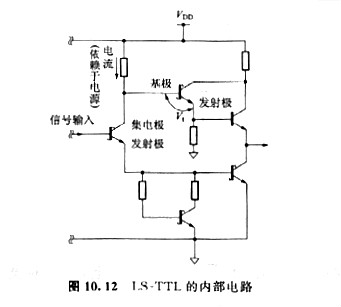

TTL中，如图10. 12所示，传输旌旗灯号的输入阈值电压VT由基极—发射极间的正向电压抉择，这个值不若何随电源电压变更。可是，这个输入旌旗灯号电平由流过前级晶体管的集电极—发射极问的电流发生的电压降来抉择。因为这个电流受电源电；压的影响大，以是前级晶体管的输入旌旗灯号电平与后级晶体管的阈值电压会显现差异，致使没法任务。
通俗来讲MOS器件的阈值电压约莫是0.6V，以是作为CMOS器件必定“H”与“L”的任务的边界可以或许设定为0.6+o.6=1. 2V。这里是指无负载状况（电流起头勾当的状况）CMOS器件的任务边界点，因为负载前提的变更，这个边界点会有移动。
