电阻,甚么是电阻,它的感化是甚么,详解!
信息来历：本站 日期：2017-10-04
甚么是电阻？简略来讲，电阻便是指电流在电路中所碰到的阻力，或说是指物体对电流的妨碍才能。电阻越大，电流所受到的阻力就越大，因此电流就越小。反之，电阻越小，电流所受到的阻力就越小，因此电流就越大。
电阻的标记是“R”。电阻的单元为欧姆，简称欧，用字母“Q”表现。

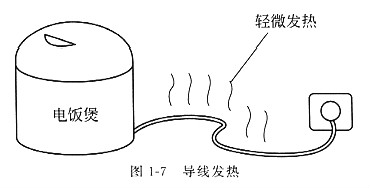

任何物体都存在电阻，导体也不破例。大师能够或许有如许的休会，电饭煲在烧饭的时候，导线会有些许发烧，究其启事便是因为制作导线的铜存在电阻，固然电阻很小，可是在烧饭的大电流状态下仍会花费部分电能，以热的体例散发出来，如图1-7所示。
那末电阻是否是精美绝伦呢？固然不是。正因为有电阻的存在，咱们才能够节制电流的巨细。为了让电流遵照人们的志愿做功，人们缔造了电阻器。
电阻器是限定电流的元件，凡是简称为电阻，是一种最底子最经常使用的电子元件，遍及利用在各类各类电子电路中。

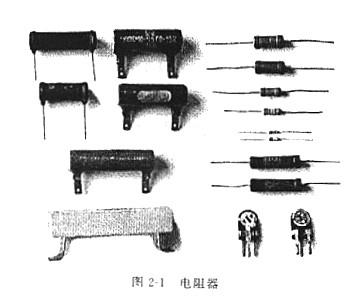

经常使用电阻器如图21所示。
因为制作资料和机关差别，电阻器有很多种类，罕见的有碳膜电阻器、金属膜电阻器、无机实芯电阻器、线绕电阻器、额外抽头电阻器、可变电阻器、滑线式变阻器和片状电阻器等。
在电子制作中普凡是用碳膜或金属膜电阻器。碳膜电阻用具备不变性较高、高频特点好、负温度系数小、脉冲负荷不变及资本昂贵等特点，利用遍及。金属膜电阻用具备不变性高、温度系数小、耐热机能好、噪声很小、任务频次规模宽及体积小等特点，利用也很遍及。

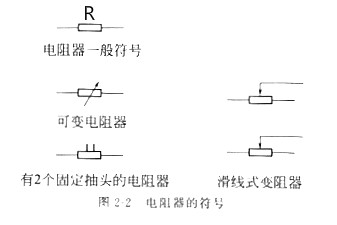

电阻器的笔墨标记为“R”，图形标记仿佛2-2所示。
电阻器的型号定名由4部分组成，如图2-3所水。

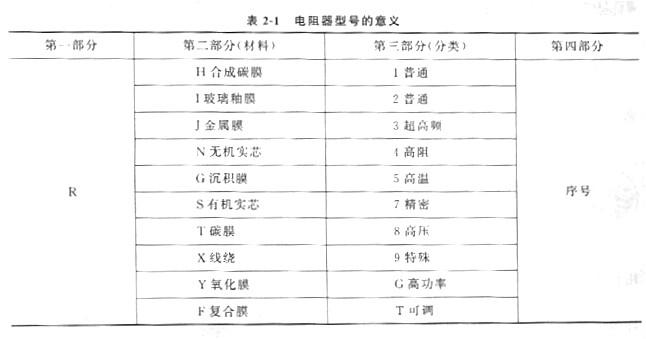

第一部分用字母"R"表现电阻器的主称，第二部分用字母表现组成电阻器的资料，第三部分用数字或字母表现电阻器的分类，第四部分用数字表现序号。电阻器型号的意思见表2-1。
比方，某电阻器型号为RT11，表现这是通俗碳膜电阻器。某电阻器型号为RJ71，表现这是邃密金属膜电阻器。
电阻器的特点是对直流和交换一视同仁，任何电流颠末电阻器都要受到必然的妨碍和限定，并且该电流必然在电阻器上发生电压降，如
图2-4所示。
电阻器的首要参数有电阻值和额外功率。
电阻值简称阻值，底子单元是欧姆，简称欧(Ω)。经常使用单元另有千欧(KΩ)和兆欧(MΩ)。它们之间的换算干系是1MΩ＝loookΩ，1kQ-1000Ω。 电阻器上阻值的标示方法有两种。

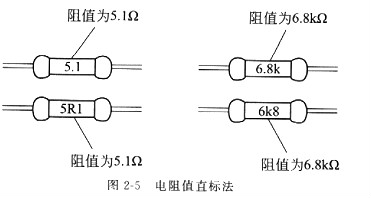

一是直标法，即将电pn值间接印刷在电阻器上。比方，在5.1Ω的电阻器上印有“5.1”或“5R1”字样，在6.8kΩ的电阻器有“6.8k”或“6k8”字样，如图2-5所示。
二是色环法，即在电阻器上印刷4道或5道色环来表现阻值等，阻值的单元为Ω。

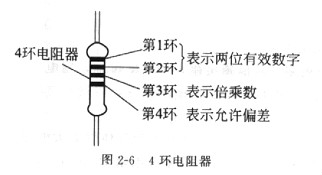

对于4环电阻器，第l、2环表现两位有用数字，第3环表现倍乘数，第4环表现许可方向，如图2-6所示。 对于5环电阻器，第l、2、3环表现三位有用数字，第4环表现倍乘数，第5环表现许可方向，如图2-7所示。

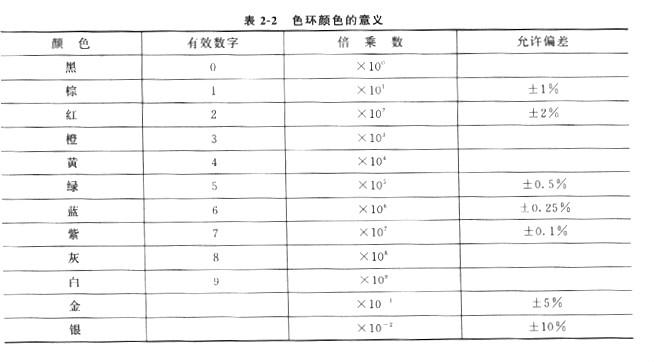

色环通俗接纳黑、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银12种色彩，它们的意思见表2-2。比方，某电阻器的4道色环顺次为“黄、紫、橙、银”，则其阻值为47kΩ，偏差为±10%。某电阻器的5道色环顺次为“红、黄、黑、橙、金”，则其阻值为240kQ，偏差为+5%。
在电子制作中，选用4环或5环电阻都可。在选频同路、偏置电路等电路中，应尽可能选用偏差小的电阻，须要时可用欧姆表检测挑选。
额定功率是电阻器的另外一首要参数，经常使用电阻器的功率有1/8W、1/4W、）/2W、1W、2W、5W等，其标记如图2-8所示，大于5W的间接用数字说明。
利用中应选用额外功率便是或大十电路要求的电阻器。电路图中不作标示的表现该电阻器任务中花费功率很小，可不必思考。比方，大部分专业电子制作中对电阻器功率都不要求，这时候可选用l／8W或1/4W电阻器。
电阻器的首要感化是限流与降压。
电阻器在电路中限定电流的颠末，电阻值越大电流越小。
如图2-9所示发光二极管电路中，R为限流电阻。从欧姆定律I=U/R可知，当电压U必然时，流过电阻器的电流J与其阻值R成反比。因为限流电阻R的存在，将发光二极管VD的电流限定在10mA，保障VD普通任务。
调剂晶体管的任务点是电阻器用作限流的一个例子。如图2-10所示为晶体管缩小电路，晶体管集电极电流Ic（任务点）由其基极电流Ib抉择。修改晶体管基极电阻Rb的阻值，便可修改Ib，也便是修改了Ic，即修改了晶体管的任务点。
电流颠末电阻器时必然会发生电压降，电阻值越大，电压降越大。
如图2-11所示继电器电路中，R为降压电阻。电压降U的巨细与电阻值R与电流I的乘积成反比，即U=IR。利用电阻器R的降压感化，能够或许使较高的电源电压适应元器件任务电压的要求。如图2-11电路中，继电器任务电压6V、任务电流60mA，而电源电压为12V，必需串接一个100Ω的降压电阻R后，方可普通任务。

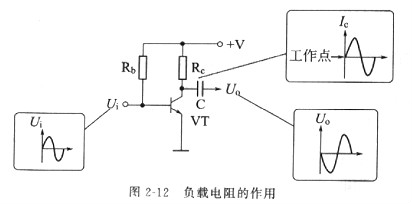

缩小器的负载电阻也是利用电阻器的降压感化的例子。如图2-12所示晶体管缩小电路中，集电极电阻R，便是负载电阻。输人旌旗灯号Ui使晶体管集电极电流Ic响应变更，因为Rc的降压感化，从VT集电极便可获得缩小后的输入电压Uo（与Ui反相）。
基于电阻的降压感化，电阻器还能够或许用作分压器。
如图2-13所示，电阻器R1和R2组成一个分压器，因为两个电阻串连，颠末这两个电阻的电流J相称，而电阻上的压降U=IR，R1上压降为1/3U，R2上压降为2/3U，实现了分压（负载电阻必需弘远于R1、R2），分压比为R1/R2。
RC滤波收集是一种出格的分压器。如图2-14所示整流滤波电路中，R与C2可领会为分压器，输入电压Uo取自C2上的压降。对于直流C2的容抗无穷大，而对于交换C2的容抗远小于R，因此C2上直流压降很大，而交换压降很小，达到扩滤波的目标。
经常使用电阻器首要有碳膜电阻器、金属膜电阻器、无机实芯电阻器、玻璃釉电阻器、线绕电阻器、水泥电阻器、熔断电阻器等，上面一一介绍。
碳膜电阻器是较经常使用的电阻器之—，机关如图2-15所示，它是在陶瓷骨架上组成一层碳膜作为电阻体，再加上金属帽盖和引线制成的，表面涂有绝缘保护漆。
碳膜电阻器的机能特点是不变性杰出，受电压影响小，负温度系数小，合用频次较宽，噪声较小，代价昂贵。碳膜电阻器的阻值规模凡是为1～loXl060，在各类电子电路中利用很是遍及。
金属膜电阻器是最经常使用的电阻器之一，机关如图2-16所示，在陶瓷骨架上组成一层金属或合金薄膜作为电阻体，两头加上金属帽盖和引线，表面涂有绝缘保护漆。
金属膜电阻器的机能特点是不变性高，受电压影响更小，温度系数小，耐热机能好，噪声很小，任务频次规模宽，高频特点好，体积比不异功率的碳膜电阻器小很多。金属膜电阻器的阻值规模凡是为1～109Ω，利用非常遍及。
无机实芯电阻器机关如图2-17所示，其电阻体是用炭黑、石墨等导电物资粉末，夹杂无机黏合剂制成的实芯圆柱体，两头加上引线，里面风趣料外壳。
无机实芯电阻器的机能特点是机器强度高，过负荷才能较强，坚固性较好，体积小，价钱昂贵，但噪声较大，不变性差。无机实芯电阻器的阻值规模凡是为4.7～22X106Ω，通俗用于要求不太高的电路中。
玻璃釉电阻器机关如图2-18所示，在陶瓷骨架上涂覆一层金属氧化物和玻璃釉黏合剂的夹杂物作为电阻体，经低温烧结而成。
玻璃釉电阻器的机能特点是耐低暖和耐高湿性好，不变性好，噪声和温度系数小，坚固性高。玻璃釉电阻器的阻值规模凡是为4.7～20Xl07Ω，经常使用于高阻、高压、低温等场合。
线绕电阻器也是较经常使用的电阻器之一，机关如图2-19所示。线绕电阻器的电阻体是电阻丝，将电阻丝绕在陶瓷骨架上，跟尾好引线，表面涂覆一层玻璃釉或绝缘漆即制成线绕电阻器。
线绕电阻器的机能特点是噪声极小，耐低温，功率大，不变性好，温度系数小，邃密度高，但高频特点较差。线绕电阻器的阻值规模凡是为0.1-5X106Ω，出格合用于低暖和大功率场合。
水泥电阻器是陶瓷密封功率型线绕电阻器的习惯称呼，机关如图2-20所示。线绕电阻体安排在陶瓷外壳中，并用封装填料密封，仅留两头引线在外。
水泥电阻器的机能特点是功率大，耐低温，绝缘机能好，不变性和过载才能较好，并具备杰出的阻燃、防爆机能。水泥电阻器的阻值规模凡是为0.1-4300Ω，首要利用于大功率低阻值场合。
熔断电阻器又称为保险电阻器，是一种兼有电阻器和熔丝两重服从的出格元件。熔断电阻器的笔墨标记为“RF”，图形标记如图2-21所示。
熔断电阻器的阻值—般较小，其首要服从仍是保险。利用熔断电阻器能够或许只用一个元件就能够同时起到限流和保险感化。
如图2-22所示为大功率驱动晶体管利用熔断电阻器得例子。电路任务普通时熔断电阻器RF起着限流电阻的感化。一旦负载电路爆发过载或短路，熔断电阻器RF就快速熔断，起到保护晶体管得感化。
电阻器的黑白可用指针式万用表或数字万用表的电阻挠检测。
检测时，起首根据电阻器阻值的巨细，将指针式万用表（以下简称万用表）上的挡位旋钮转到得当的“Q”挡位，如图2-23所示。
因为万用表电阻挠通俗按中间阻值校准，而其刻度线又是非线性的，因此丈量电阻器应避免表针指在刻度线两头。通俗丈量100Ω以下电阻器可选“RXI”挡，100～1000Ω电阻器可选“RX10”挡，1～10kΩ电阻器可选“RX100”挡，10～100KΩ,电阻器可选“RXlk"挡，lOOkΩ,以上电阻器可选“RXlOk”挡。

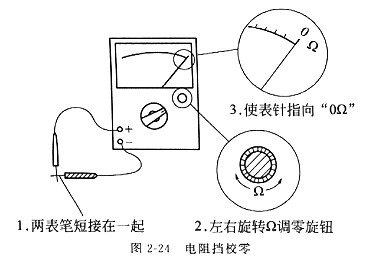

丈量挡位选定后，还需对万用表电阻挠遏制校零。如图2-24所示将万用表两表笔彼此短接，动弹“调零”旋钮使表针指向电阻刻度的“0”位（满度）。需要出格寄望的是丈量中每更换一次挡位，均应从头对该挡遏制校零。

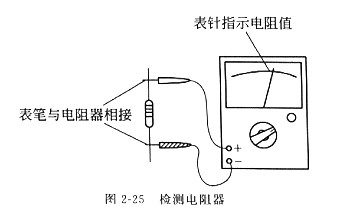

将万用表两表笔（不分正、负）别离与待测电阻器的两头引线相接，如图2-25所示，表针应指在响应的阻值刻度上。如表针不动、唆使小不变或唆使值与电阻器上标示值相差很大，则说明该电阻器已破坏。

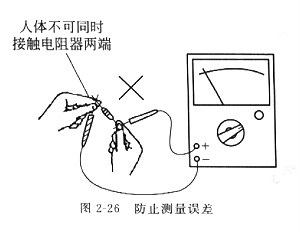

在丈量几十千欧以上阻值的电阻器时，寄望不可用手同时打仗电阻器的两头引线，如图2-26所示，以避免接入人体电阻带来丈量偏差。
数字万用表丈量电阻器前不必校零，将挡位旋钮转到得当的“O”挡位，掀开电源开关便可丈量。
挑选丈量挡位时应尽可能使闪现屏闪现较多的有用数字，通俗丈量200Ω以下电阻器可选“200Ω”挡，200～1999Ω电阻器可选“2kΩ”挡，2～19. 99kΩ,电阻器可选“20kQ”挡，20～199. 9kΩ电阻器可选“200kΩ”挡，200～1999kΩ电阻器可选“2MΩ”挡，2～19. 99MQ电阻器可选“20MΩ”挡，20～199. 9MΩ电阻器可选“200MΩ”挡。200MΩ以上电阻器因已超越最高量程而没法丈量（以DT890B数字万用表为例）。 丈量时，两表笔（不分正、负）别离接被测电阻器的两头，LCD闪现屏即闪现出被测电阻R的阻值，如图2-27所示。如闪现“000”（短路）、仅最高位闪现“1”（断路）、或闪现值与电阻器上标示值相差很大，则说明该电阻器已破坏。
功率差别，电阻器就有着差别感化和利用。它是一个限流元件，将电阻接在路中后，电阻器的阻值是牢固的普通是两个引脚，它可限定经由过程它所连歧路的电流巨细。阻值不能转变的称为牢固电阻器。阻值可变的称为电位器或可变电阻器。抱负的电阻器是线性的，即经由过程电阻器的刹时电流与外加刹时电压成反比。用于分压的可变电阻器。在袒露的电阻体上，紧压着一至两个可移金属触点。触点地位肯定电阻体任一端与触点间的阻值。
端电压与电流有肯定函数干系，表现电能转化为其余情势才能的二端器件，用字母R来表现，单元为欧姆Ω。现实器件如灯胆，电热丝，电阻器等都可表现为电阻器元件。电涡流位移传感器商家产物资料显现电阻元件的电阻值巨细普通与温度，资料，长度，另有横截面积有关，权衡电阻受温度影响巨细的物理量是温度系数，其界说为温度每降低1℃时电阻值发生变更的百分数。电阻的首要物理特点是变电能为热能，也可说它是一个耗能元件，电流颠末它就发生内能。电阻在电路中凡是起分压、分流的感化。对旌旗灯号来讲，交换与直流旌旗灯号都能够经由过程电阻。
小功率电阻器凡是为封装在塑料外壳中的碳膜组成，而大功率的电阻器凡是为绕线电阻器，经由过程将大电阻率的金属丝绕在瓷心上而制成。若是一个电阻器的电阻值靠近零欧姆(比方，两个点之间的大截面导线)，则该电阻器对电流不妨碍感化，并联这类电阻器的回路被短路，电流无穷大。若是一个电阻用具备无穷大的或很大的电阻，则串接该电阻器的回路可看做开路，电流为零。
产业中经常使用的电阻器介于两种极度环境之间，它具备必然的电阻，可经由过程必然的电流，但电流不像短路时那样大。电阻器的限流感化近似于接在两根大直径管子之间的小直径管子限定水流量的感化。电阻，英文名resistance，凡是缩写为R，它是导体的一种根基性子，与导体的尺寸、资料、温度有关。欧姆定律说，I=U/R，那末R=U/I，电阻的根基单元是欧姆，用希腊字母“Ω”表现，有如许的界说：导体上加上一伏特电压时，发生一安培电流所对应的阻值。电阻的首要本能机能便是妨碍电流流过。现实上，“电阻”说的是一种性子，而凡是在电子产物中所指的电阻，是指电阻器如许一种元件。欧姆常简称为欧。表现电阻阻值的经常使用单元另有千欧(kΩ)，兆欧(MΩ)，毫欧(m Ω)。
