N沟MOS晶体管

金属-氧化物-半导体(Metal-Oxide-SemIConductor)机关的晶体管简称MOS晶体管，有P型MOS管和N型MOS管之分。MOS管组成的集成电路称为MOS集成电路，而PMOS管和NMOS管配合组成的互补型MOS集成电路即为CMOS集成电路。

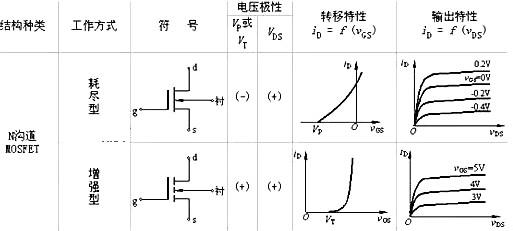

由p型衬底和两个高浓度n分散区组成的MOS管叫作n沟道MOS管，该管导通时在两个高浓度n分散区间组成n型导电沟道。n沟道增强型MOS管必需在栅极上施加正向偏压，且只要栅源电压大于阈值电压时才有导电沟道发生的n沟道MOS管。n沟道耗尽型MOS管是指在不加栅压（栅源电压为零）时，就有导电沟道发生的n沟道MOS管。

NMOS集成电路是N沟道MOS电路，NMOS集成电路的输入阻抗很高，底子上不需要接收电流，是以，CMOS与NMOS集成电路跟尾时不必思考电流的负载题目。NMOS集成电路大多接纳单组正电源供电，并且以5V为多。CMOS集成电路只要选用与NMOS集成电路不异的电源，便可与NMOS集成电路间接跟尾。不过，从NMOS到CMOS间接跟尾时，因为NMOS输入的高电平低于CMOS集成电路的输入高电平，是以需要利用一个（电位）上拉电阻R，R的取值通俗选用2～100KΩ。

N沟道增强型MOS管的机关

在一块搀杂浓度较低的P型硅衬底上，制作两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。

而后在半导体表面袒护一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。

在衬底上也引出一个电极B，这就组成了一个N沟道增强型MOS管。MOS管的源极和衬底凡是是接在一起的(大大都管子在出厂前已毗连好)。

它的栅极与别的电极间是绝缘的。

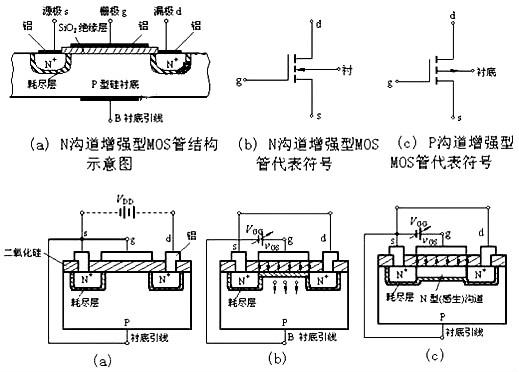

图(a)、(b)别离是它的机关表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道增强型MOS管的箭头标的目的与上述相反，如图(c)所示。

n型mos管

N沟道增强型MOS管的任务道理

（1）vGS对iD及沟道的节制感化

① vGS=0 的状态

从图1(a)可以或许看出，增强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时，即使加上漏——源电压vDS，并且不论vDS的极性若何，总有一个PN结处于反偏状态，漏——源极间不导电沟道，以是这时候漏极电流iD≈0。

② vGS>0 的状态

若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体表面的由栅极指向衬底的电场。这个电场能架空空穴而接收电子。

架空空穴：使栅极附近的P型衬底中的空穴被架空，剩下不能移动的受主离子(负离子)，组成耗尽层。接收电子：将 P型衬底中的电子（少子）被接收到衬底表面。

（2）导电沟道的组成：

当vGS数值较小，接收电子的能力不强时，漏——源极之间仍无导电沟道显现，如图1(b)所示。vGS增添时，接收到P衬底表面层的电子就增添，当vGS达到某一数值时，这些电子在栅极附近的P衬底表面便组成一个N型薄层，且与两个N+区相连通，在漏——源极间组成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图1(c)所示。vGS越大，感化于半导体表面的电场就越强，接收到P衬底表面的电子就越多，导电沟道越厚，沟道电阻越小。

初步组成沟道时的栅——源极电压称为开启电压，用VT表现。

下面会商的N沟道MOS管在vGS＜VT时，不能组成导电沟道，管子处于停止状态。只要当vGS≥VT时，才有沟道组成。这类必需在vGS≥VT时本领组成导电沟道的MOS管称为增强型MOS管。沟道组成今后，在漏——源极间加上正向电压vDS，就有漏极电流发生。

vDS对iD的影响

n型mos管

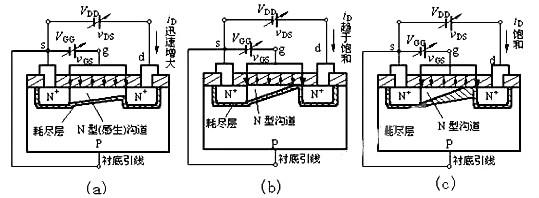

如图(a)所示，当vGS>VT且为一必定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管近似。

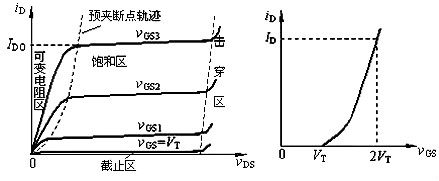

漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，是以这里沟道最薄。但当vDS较小（vDS跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端显现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的移动，如图2(c)所示。因为vDS的增添部分的确全数下降在夹断区，故iD的确不随vDS增大而增添，管子进入饱和区，iD的确仅由vGS抉择。
