剖析“MOS管的本征增益gmro”的特点和频次
信息来历：本站 日期：2017-08-21
栅源缩小电路
源极接地缩小电路是最常用的缩小电路，它最大的电压增益是gmr。（MOS晶体管的本征增益），也便是不超出几十倍的水平。所谓“本征”，便是说具备比ro大很多的负载电阻Rload的缩小电路的电压增益与这个负载电阻的值有关，只由MOS晶体管同有的值抉择。摹拟电路中，这类水平(gmro)的增益对很多电路是不够用的。为了进—步进步增益必需接纳某些办法：(P)使有用输入电阻大于ro。(2)增大MOS晶体管的跨导gm。
此中办法(1)用表3.1所列的根基缩小电路是不能够或许实现的。可是，假定接纳上面的栅源布局，就能够或许增大有用的输入电阻。便是说，源极跟尾电阻Zs，而从漏极一侧看到的Zs电阻增入了本征增益gmro倍。详尽来讲，将源极接地缩小电路与栅极接地缩小电路串接起来，从而增大了从输入端看到的MOS晶体管的电阻。

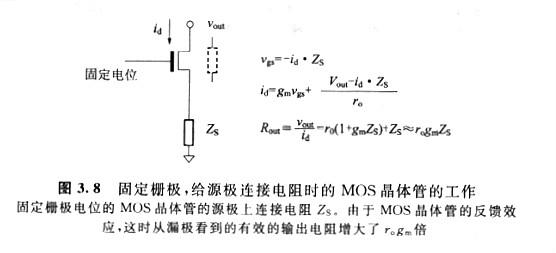

为了懂得这个栅源缩小电路的道理，平常来估计图3.8示出的MOS晶体管源极度加电阻Zs的电路的输入电阻。这个电路中，当输入端电压略微回升时，流人输入真个电流也略微增添。令它们别离为Vout和id，假定觉得MOS晶体管栅极—源极间电压削减了Zsid，那末MOS晶体管的漏极输入电阻rout便是：
rout =gmroZs

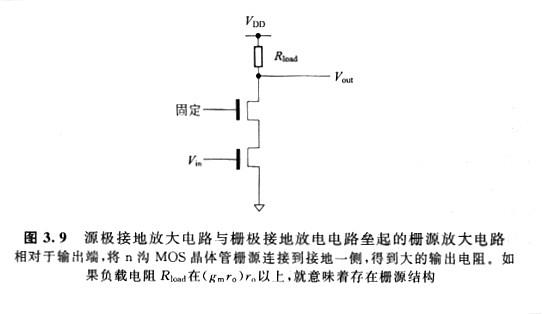

gm ro是MOS晶体管的本征增益。像如许给栅极接地MOS晶体管的源极附加电阻Zs，就有MOS晶体管增益gmro倍的电压反应到电阻上，能够觉得这时候漏极输入电阻rout增大了MOS晶体管的增益gmro倍。有用利用电路的这类特征的电路叫做栅源缩小电路。固然，源极跟尾的电阻Zs即便用MOS晶体管的输入电阻ro也能获得一样的成果。图3.9示出栅源跟尾的n沟MOS晶体管与负载电阻组成的缩小电路。

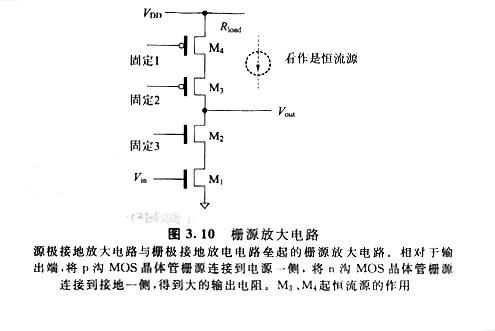

因为缩小电路的电压增益由负载电阻抉择，以是这类体例需要利用大的负载电阻Rload图3. 10示出用P沟MOS晶体管的栅源实现这个高负载电阻时的电路。输入真个两头别离串接P沟MOS和N沟MOS。根据图3.8的成果，这个电路的输入电阻比源极接地MOS晶体管的漏极电阻大了gmro倍，以是增益｜Ao｜也响应地增添。便是说，栅源缩小电路的增益是源极接地缩小电路的几十倍，便可到达1000倍(60dB)。
