CMOS与缩小器的接口电路的特点？

假设CMOS电路的负载（履行元件）是继电器，则电路必需具备较大的带负载能力。图7-6所示为非门驱动一个分立元件的开关缩小器件的接口电路。

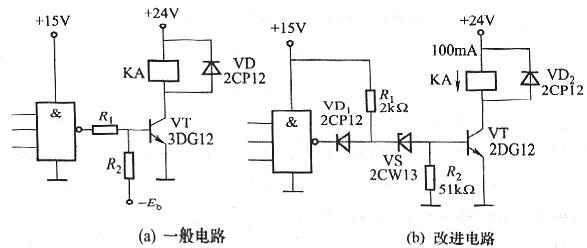

图7-6(a)、(b)中三极管的集电极负载为继电器KA线圈。其任务电流为lOOmA。若晶体管的β=25，则需要4mA的基极电流。这对与非门来讲是个拉电流负载。如与非门不能供给如许大的拉电流，可接纳图7-6(b)所示的电路。由电阻Ri、二极管VD1和稳压管Vs构成变更电路。当与非门输入高电泛泛，VD1停止。VS击穿，晶体管VT的基极电流由+15V电源经R1、VS和V1的发射结来供给，VT导通，继电器KA吸合。当与非门输入低电1泛泛，灌电流经+15V电源经R1、VDi流入与非门，这个电流只需几毫安，如许可避免冈拉电流过大而引起输入高电平的下降。这时候VS停止，VT停止，KA开释。





在图7—6(a)所示电路中，R2通俗可取4.7～10kΩ，简化时也可不用。R1的拔取应使晶体管获得充足的基极电流而达到饱和。设继电器KA的任务电流为Ic＝50mA，晶体管的β=30，而通俗CMOS输入高电平Uoh =2. 7～4. 2V，则



式中  Ube一——管的正向压降，  通俗取o．65-0. 75V。

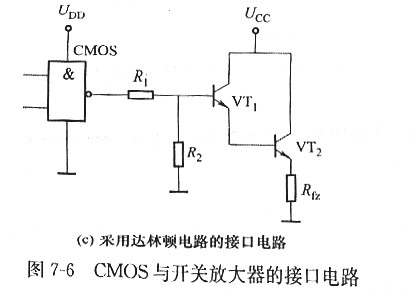

对于图7-6(c)所示电路，由三极管VT1， VT2构成达林顿电路。其缩小倍数β=β1β2（β1、β2别离为VT1和VT2的缩小倍数），VT1所需要的基极电流为


电阻R1、R2可按下式拔取：
