栅源电流源电路

图7.2的复制电流源中，假设输入电压有△Vout的变更，那末电流源电路的电流将颠末M2输入电阻r02变更。这个变更量为△Iout，那末下式建立：

电流源电路的机能由输入电压的变更△Vout起电流量的变更△Iout界说，这个值越小，机能越好。从式(7.3)可以或许看出，当增大电流源电路的输入电阻ro2时，有益于电流源机能的前进。

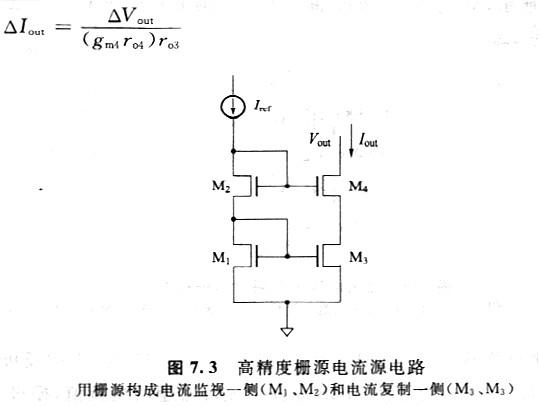

经常使用栅源缩小电路作为增大仿照电路输入电阻的手段。如图7.3所示，假设监督参考电流的电路与发生复制电流的电路都是栅源机关(将器件串级跟尾的机关).就可以组成输入电阻大的电流源电路。图7.3的栅源电路中，M3的漏极电阻r03是M4的本征增益gm4倍的输入电阻(gm4d r04) r03。缩小电路中，为了前进电压增益而前进输入电阻。一样的方法也被用来前进电流源电路的输入电阻。栅源电路中，根据式(7，3)，输入电流的变更量△Iout可以或许进一步伐整M4的本征增益（gmro4).

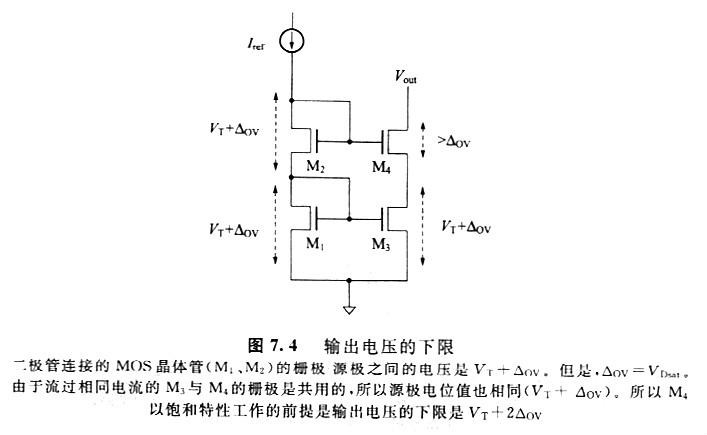

可是因为有4个MOS晶体管，以是如式(7.2)所示的那样，在饱和区下作的MOS晶体管的栅极源极之间的阈值电压VT上必需加额外的电压△ov。图7.4所示的栅源电流源电路中，处于监督侧（左边）的两个MOS晶体管的栅极电位别离是VT十△ov2（VT+△DV）。这时候候，为使所定的电流流过M4的源极电压是VT十△ov，以是由饱和区任务前提获得的输入电压Vout上限是VT+ 2△ov。比方，假设MOS晶体管的阈值电压VT=0.5V，△OV=0. 2V，那末输入电压的上限便是o.9v。
