MOS管当开关管是若何适用
信息来历：本站 日期：2017-06-11
MOS管是电压驱动，按理说只要栅极电压到到开启电压就可以导通DS,栅极串多大电阻均能导通。但假设要求开关频次较高时，栅对地或VCC可以或许看作是一个电容，对于一个电容来讲，串的电阻越大，栅极达到导通电压时候越长，MOS处于半导通状况时候也越长，在半导通状况内阻较大，发烧也会增大，极易破坏MOS,以是高频时栅极栅极串的电阻岂但要小，通俗要加前置驱动电路的。上面咱们先来懂得一下MOS管开关的根抵学识。
MOS管的开关特征
一、静态特征
MOS管作为开关元件，一样是任务在遏制或导通两种状况。因为MOS管是电压节制元件，以是首要由栅源电压uGS抉择其任务状况。 任务特征以下：

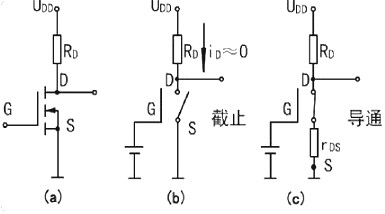

uGS<开启电压UT:MOS管任务在遏制区，漏源电流iDS底子为0,输入电压uDS≈UDD,MOS管处于“断开”状况，其等效电路以下图所示。
uGS>开启电压UT:MOS管任务在导通区，漏源电流iDS=UDD/（RD+rDS）。此中，rDS为MOS管导通时的漏源电阻。输入电压UDS=UDD·rDS/（RD+rDS），假设rDS《RD,则uDS≈0V,MOS管处于“接通”状况，其等效电路如上图（c）所示。
二、静态特征

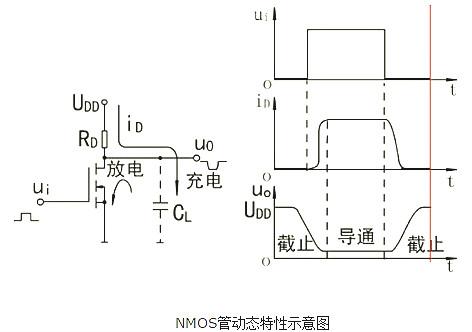

MOS管在导通与遏制两种状况爆发转换时一样存在过渡进程，但其静态特征首要取决于与电路有关的杂散电容充、放电所需的时候，而管子本身导通和遏制时电荷储蓄积累和消失的时候是很小的。下图 （a）和（b）别离给出了一个NMOS管构成的电路及其静态特征表现图。
NMOS管静态特征表现图
当输入电压ui由高变低，MOS管由导通状况转换为遏制状况时，电源UDD颠末RD向杂散电容CL充电，充电时候常数τ1=RDCL.以是，输入电压uo要颠末必然延时才由低电平变为高电平；当输入电压ui由低变高，MOS管由遏制状况转换为导通状况时，杂散电容CL上的电荷颠末rDS遏制放电，其放电时候常数τ2≈rDSCL.可见，输入电压Uo也要颠末必然延时本领改变成低电平。但因为rDS比RD小很多，以是，由遏制到导通的转换时候比由导通到遏制的转换时候要短。
因为MOS管导通时的漏源电阻rDS比晶体三极管的饱和电阻rCES要大很多，漏极外接电阻RD也比晶体管集电极电阻RC大，以是，MOS管的充、放电时候较长，使MOS管的开关速率比晶体三极管的开关速率低。不过，在CMOS电路中，因为充电电路和放电电路都是低阻电路，因此，其充、放电进程都相比快，从而使CMOS电路有较高的开关速率。
