开关电源简介—— 开关电源常常利用的根基拓扑约有14种。

开关电源常常利用的根基拓扑约有14种每种拓扑都有其本身的特色和合用场所。一些拓扑合用于离线式（电网供电的）AC/DC变更器。此中有些合适小功率输出(<200W)，有些合适大功率输出：有些合适高压输出(≥220V AC)，有些合适120V AC或更低输出的场所：有些在高压直流输出（>～200V）或多组（4-5组以上）输出场一切较大的上风；有些在不异输出功率下利用器件较少或是在器件数与靠得住性之间有较好的折衷。较小的输出／输出纹波和噪声也是挑选拓扑常常斟酌的身分。

一些拓扑更合用于DC/DC变更器。挑选时还要看是大功率仍是小功率，高压输出仍是高压输出，和是不是请求器件尽可能少等。别的，有些拓扑本身出缺陷，须要附加庞杂且难以定量阐发的电路能力任务。

是以，要得当挑选拓扑，熟习各类差别拓扑的优毛病谬误及合用规模长短常首要的。毛病的挑选会使电源设想一起头就必定失利。

本章将先容几种早期的根基拓扑-buck、boost及反极性调剂器并会商其根基任务道理、典范波形、优毛病谬误和利用场所。差别输出功率、差别输出电压及其动摇规模下晶体管的峰值电流电压应力，输出电流与输出功率和输出电压之间的干系，和效力及DC导通损

耗和AC开关消耗，都将在本章先容。

为申明开关型调剂器的由来，上面先会商其前身——线性调剂器（或称串连型调剂器）。

1.2  线性调剂器——开关调剂器的原型

1.2.1

开关电源 根基任务道理及优毛病谬误

线性调剂器的根基电路如图1.1(a)所示，它由一个任务在线性区的晶体管与负载串连构成。晶体管相称于一个可变电阻。起首，R1和R2构成的分压收集对输出电压采样：而后，采样电压输出到偏差缩小器同参考电压停止比拟：最初，偏差缩小器输出电压经电流缩小器驱动串连的功率晶体管。

调剂道理以下：直流输出电压因为输出电压降落或输出负载电流减小而降落时，串接晶体管（设为NPN型）基极电压降落，其等效电阻阻值加大，使输出电压降落，从而坚持采样电压即是参考电压。这类负反应节制在输出电压因为输出电压降落或负载电流增添而降落时也一样起感化。此时，偏差缩小器输出会使串接晶体管基极电压回升，集射极电阻减小，直流输出电压降落，使采样电压即是参考电压。

本色上，输出电压的任何变更（不论是因为交换输出网压的纹波，仍是因为输出电压划定规模内的稳态动摇，或是因为负载瞬变形成的输出电压瞬态变更）城市被串连晶体管等效电阻所调剂.使输出电压坚持不变暗，其恒定水平与反应缩小器的的开环增益相干

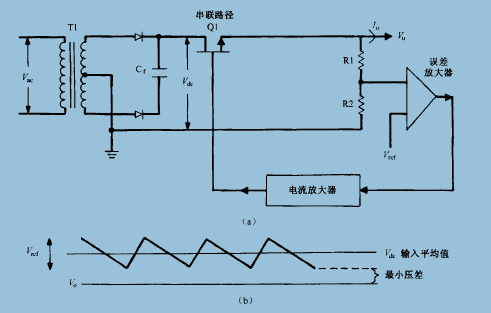

图1.1(a)Ql与负载串连起可变电阻感化：负反应环经由过程转变其阻值以坚持输出电压Vo的不变。(b)线性调剂器的压差。若串连NPN型晶体管，则应保障交换输出电压Vac最低时对应的直流电压的纹波谷值与输出电压Vo之间有2.5V的压差反应回路完整是直流耦合。因为全部回路不开关器件，以是回路各点的直流电压都可展望和计较。电路中不变压器并且不存在引发RFI噪声的瞬态尖峰电压或电流。因为晶体管不任务在开关状况，以是不存在晶体管的降落电流和回升电压刹时堆叠形成的交换开关消耗。一切功耗只是电路各元件的直流消耗，很轻易计较。

1.2.2

线性调剂器的毛病谬误

直到20世纪60年月早期，这类简略的直流耦合串连型调剂器一向是数十亿美圆产值的电源产业的首要产物。可是，这类电源只能降压，并且它的输出与输出之间有大众端，凡是须要另加电路完成输出与输出的断绝。另外，其初始直流输出电压，即图1.1(a)中的V，普通由工频变压器次级整流取得，而工频变压器的体积和分量限定了它的推行利用。
