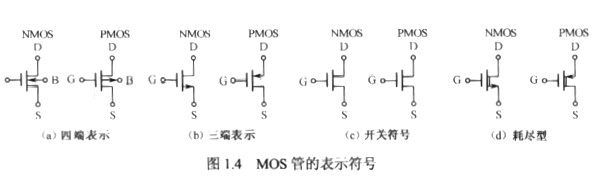

MOS管的任务道理及表现标记

按照导通沟道的载流子性子MOS管可分为NMOS管（即N沟道MOS管）与PMOS管（即P沟道MOS管）。NMOS管是指其导电沟道中的导电电荷为电子，而PMOS管则是指其导电沟道中的导电电荷为空穴。

按照沟道的导通前提（MOS管的栅／源电压VGS为0时是不是存在导通沟道）MOS管又可分为加强型MOS管与耗尽型MOS管两类：加强型MOS管足指在MOS管的栅/源电压VGS为0时不导电沟道，而必须依托栅／源电压的感化，能力组成感生沟道的MOS管；耗尽型

MOS管则是指即便在MOS管栅／源电压VGS为0时也存在导电沟道的MOS管。这两类MOS管的根基任务道理分歧，都是操纵栅／源电压的巨细来转变半导体外表感生电荷的几多，从而节制漏极电流的巨细。以是MOS管能够分为四类：加强型NMOS管、耗尽型NMOS管、加强型PMOS管及耗尽型PMOS管。

上面以加强型NMOS管与耗尽型NMOS管为例申明MOS管的任务道理。

1．加强型NMOS管的任务道理

当 NMOS管的栅极与源极短接（即NMOS管的栅／源电压VGS=O）时，源区（N+型）、衬底（P型）和漏区（N+型）组成两个面对面的PN结，不论NMOS管的漏／源电压VDS的极性若何，此中总有一个PN结是反偏的，以是NMOS管源极与漏极之间的电阻首要为PN结的反偏电阻，根基无电流流过，即NMOS管的漏极电流ID为0。比方，若是NMOS管的源极s与衬底相连，并接到体系的最低电位，而漏极接电源正极时，漏极和衬底之间的PN结是反偏的，此时漏／源之间的电阻很大，不组成导电沟道。

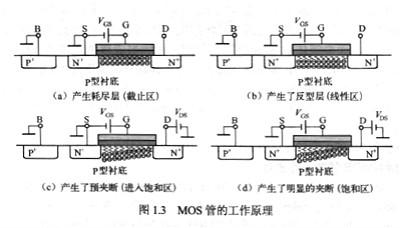

若在NMOS管的栅／源之间加l正向电压VGS（即NMOS管的栅极接高电位，源极接低电位），则栅极和P型衬底之间就组成了以栅氧（即二氧化硅）为介质的平板电容器。在正的栅／源电压感化下，介质中产生了一个垂直于硅片外表的由栅极指向P型衬底的强电场（因为绝缘层很薄，即便只需几伏的栅／源电压VGS，也可产生高达lO5-lO6V/cm数目的强电场），这个强电场会排挤衬底外表的空穴而接收电子，是以，使NMOS管栅极四周的P型衬底中的空穴被排挤，留下不能挪动的受主离子（负离子），组成了耗尽层，同时P型衬底中的少子（电子）被接收P衬底外表，如图1.3(a)所示。当正的栅／源电压到达必然数值时，这些电子在栅极四周的P型硅外表便组成了一个N型薄层，凡是把这个在P型硅外表组成的N型薄层称为反型层，这个反型层现实上就组成厂源极和漏极间的N型导电沟道，如图1.3(b)所示。因为它是栅／源正电压感到产生的，以是也称感生沟道。明显，栅／源电压VGS正得越多，则感化于半导体外表的电场就越强，接收到P型硅外表的电子就越多，感到沟道（反型层）将越厚，沟道电阻将越小。
感到沟道组成后，本来被P型衬底离隔的两个N+型区（源区和漏区）就经由过程感到沟道毗连生一路。是以，在正的漏／源电压感化下，电子将从源区流向漏区，产生了漏极电流ID。普通把生漏/源电压感化下起头导电时的栅/源电压叫做NMOS管阈值电压（或开启电压）Vth。

当NMOS管的栅／源电压VGS大丁即是Vth时，外加较小的漏／源电压VDS时，漏极电流ID将随VDS回升敏捷增大，此时为线性区（也可称为三极管区），但因为沟道存在电位梯度，即NMOS管的栅极与沟道间的电位差从漏极到源极慢慢增大，凶此所组成的沟道厚度是不平均的，接近源真个沟道厚，而接近漏真个沟道薄。

当VDS增大到必然数值，即VGD=Vth时，接近漏真个沟道厚度接近为0，即感到沟道在漏端被夹断，如图1.3(c)所示；VDS持续增添，将组成一夹断区，且夹断点向源极接近，如图1.3(d)所示。沟道被夹断后，VDS回升时，其增添的电压根基上加在沟道厚度为零的耗尽区上，而沟道两真个电压坚持稳定，以是ID趋于饱和而不再增添，此时NMOS管任务在饱和区，在摹拟集成电路中饱和区是NMOS管的首要任务区。要注重，此时沟道虽产生了灾断，但因为漏极与沟道之间存在强电场，电子在该电场感化下被接收到漏区而组成了从源区到漏区的电流。
mos管的任务道理

别的，当VGS增添时，因为感到沟道变厚，沟道电阻减小，饱和漏极电流会响应增大。

若VDS大于某一击穿电压BVDS（二极管的反向击穿电压），漏极与衬底之间的PN结产生反向击穿，ID将急剧增添，进入雪崩区，漏极电流不颠末沟道，而间接由漏极流入衬底。

注重与双极型晶体管比拟，一个MOS管只需组成了导电沟道，即便在无电流流过时也能够以为是守旧的。

2．耗尽型NMOS管的任务道理

耗尽型NMOS管的多少布局与加强型不异。但在制作时，在二氧化硅绝缘层中掺入大批的正离子，按照电荷感到道理，即便在VGS=O时，因为正离子的感化，在源区和漏区之间的P型衬底上感到出较多的负电荷（电子），组成N型沟道，是以即便栅／源电压为零时，在正的VDS感化下，也存在较大的漏极电流ID。若是所加的栅／源电压VGS为负，则会使沟道中感到的负，U荷削减，从而使漏极电流减小，以是称为耗尽型NMOS管，当栅／源电胀r。s更负时，则会使之不能感到出负电荷，因此不能组成感到沟道，此时的栅／源电压VGS称为耗尽型NMOS管的关断电压。当VGS>O时，因为绝缘层的存在，在沟道中感到出更多的负电荷，在VDS感化下，将组成更人的泄电流ID。

对加强型PMOS管与耗尽型PMOS管的任务原现与N沟道MOS管相近似，差别的地方在于：它所组成的是P沟道，且加强型PMOS管的阈值电压为负值，以便感到出正电荷，组成P沟道；耗尽型PMOS管的关断电压为正值。

由以上阐发可知，与双极型晶体管差别，MOS管中到场导电的只需一种电荷，即NMOS管到场导电的是电子，而PMOS管到场导电的是空八。MOS管的任务状况按照漏极电流的变更可约莫分为三种环境，即停止区（ID为o）、线性区（ID随VDS几近线性变更）、饱和区(ID与VDS根基有关，坚持稳定)。
