MOS晶体管本身发生的噪声中，出格首要的是热噪声和闪灼噪声（1／f噪声）。
电子在电阻巾作随机活动，是以电阻的两头会发生噪声电压，这类噪声电压称为热噪声。MOS晶体管的沟道具备电阻成份，以是会产牛热噪声。

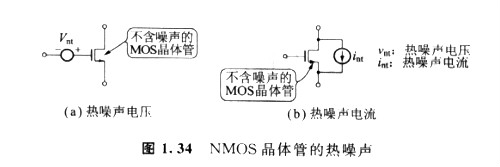

如图1. 34(a)所示，MOS晶体管的热噪声能够用不含热噪声的MOS晶体管和与栅极毗连的电压源束表现。这时候候候，强反型的饱和区中MOS晶体管的热噪声
用下式表现：
式中，R为波尔兹曼常数（1. 38X10-23.]/K）；T为相对温度，△f为带宽；gm为MOS晶体管的跨导。
频谱密度ν2nt△与频次不干系，是一定的，显现出白噪声特征。
图1. 34(b)是用与不含热噪声的M()S晶体管并联电流源表现的热噪声模子。这时候候候MOS晶体管的热噪声电流由下式出：
MOS晶体管的热噪声频谱密度ν2nt／△与频次不干系，是一定的，显现出白噪声特征。
OP缩小器IC等商品中，噪声电压νnt或噪声电流int常常是作为每Hz值表现的。不过能够看iH，给Hi的是式(1.22)或式(1.23)平方根。
所谓闪灼便是升沉的意义。闪灼噪声与频次的倒数（]/f）成比例，以是也称为1/f噪声。这类噪声升沉的原由首要来自两方面。
在Si晶体外部相邻原子是靠电子共有的共价键连系起来的。可是在Si与SiO2的界面上，存在不组成共价键的吊挂键。这些吊挂键俘获电子或开释电子的进程是随机地频频停止的，是以使漏极电流发生升沉，这便是载流子数量的升沉。
如图1. 35所示，MOS晶体管1/f噪声能够用不含噪声的MOS晶体管和接在栅极上的电压源来表现，这时候候候栅极换算噪声电压tνnf用下式给出：
式中，K1是噪声系数。
裁流子与升沉的风致之间的彼此感化，被以为是载流子迁徙率发生升沉的缘由，这叫做迁徙率升沉。这类迁徙率升沉引发的栅极换算噪声电压νnf用下式表现：式中，K2是与VGS有依靠干系的噪声系数(与后面的K1的单元不不异)。
NMOS晶体管巾载流子的升沉是首要的，而PMOS晶体管中迁徙率的升沉处于安排位置。不管哪一种场所，]／f噪声都与频次f和MOS晶体管的面积(WXL)成正比。
n+多晶硅栅的NMOS晶体管中，在Si/Si02界面四周的Si外表上会发生沟道，叫做外表沟道。而n+多晶硅栅的PMOS晶体管，在分开Si/SiO2界面四周的Si外部会发生沟道，这叫做埋入沟道。
外表沟道晶体管中载流子比拟轻易被存在于Si/Si02界面上的界面能级俘获，而埋人沟道晶体管中的沟道间隔Si/Si0：界面比拟远，以是俘获载流子比拟坚苦。
是以，普通来讲，PMOS晶体管的1／f噪声要比尺寸不异的NMOS晶体管小。
同时斟酌热噪声和1／f噪声时，MOS晶体管的噪声电压可表现为

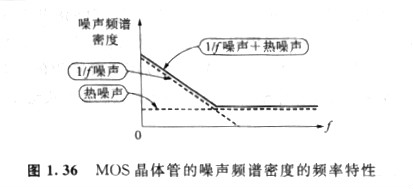

图1. 36示出其噪声频谱密度的频次特征。
MOS晶体管的1／f噪声比双极晶体管大，以是若何按捺l／f噪声对CMOS摹拟电路就很是首要。下降MOS晶体管的1／f噪声的体例能够归结为以下几点：
(])增大MOS晶体管的面积(WXL)。
(2)对电路的噪声特征影响大的晶体管（比方差动缩小电路的输出差动对），接纳PMOS晶体管。
(3)单元面积栅电容大的晶体管的l／f噪声小。便是说减薄栅氧化膜的厚度，有益于下降l/f噪声。
