CMOS反相器的特征

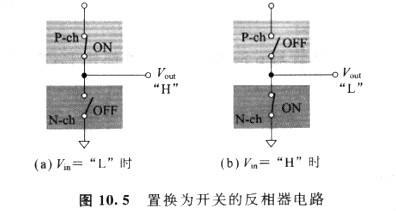

反相器的意义便是“反转”，是将输出的旌旗灯号电平反转输出的电路。图10.5是将MOS晶体管置换为开关的反相器电路。便是说p沟/n沟MOS晶体管承当这个开关的使命。
1．Vin＝Vss的场所

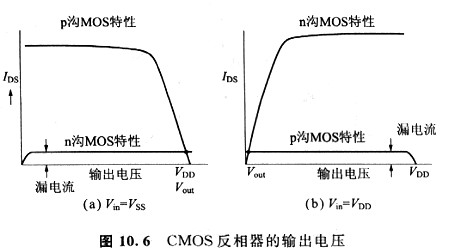

n沟MOS晶体管的VGS为OV，处于OFF状况。p沟MOS晶体管的衬底与VDD等电位，以是等效地VGS为VDD，处于ON状况。以是作为反相器来讲，n沟MOS晶体管OFF时只要泄电流（几近为零）活动，如图10. 6(a)所示，输出电压Vout除非不掏出电流，不然几近与VDDr等电压。
2．Vin＝VDD的场所
p沟MOS晶体管OFF，n沟MOS晶体管ON，p沟MOS晶体管OFF时只要泄电流。以是，输出电压Vout如图10. 6(b)所永，靠近Vss的电位。
3．Vss<Vin<VTN的场所
其特征与Vin=Vss的场所大抵不异。
4．(VDD-｜VTP｜)<Vin<VDD的场所
其特征与Vin=VDD的场所大抵不异。
5，VTN≤Vin≤（VDD -｜VTP｜）的场所
这时候候，p沟MOS晶体管与n沟MOS晶体管的阻抗的巨细逆转，反相器的输出处于从“H”变更为“L”的过渡点。把这时候候的输出电压叫做逻辑阈值电压或电路
阈值电压。
这时代，n沟MOS晶体管与p沟MOS晶体管都处于ON状况，n沟MOS晶体管中，VDS= VoutVGS= Vin
一样地，p沟MOS晶体管中，
VDS=Vout-VDD
VGS=Vin-VDD
因此n沟MOS晶体管与p沟MOS晶体管在饱和区中IDS的抒发式别离变形为
下式：
—IDS=KP(Vin-VDD-｜VTP｜)2 (10.1)
IDS=KN(Vin-｜VTN|)2 (10. 2)
以上五种用图表示，便是图10.7
