1.机关与标记

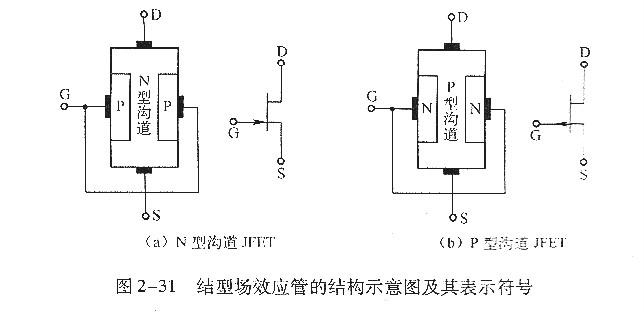

结型场效应管的机关表现图及其表现标记如图2-31所示。
在图2-31(a)中,s表现Source,源极;D表现Drain,漏极;G表现Gate,栅极。在漏极和源极之间加上一个正向电压后,N型嗲电子半导体中的大都载流子(电子)便可以或许导电了。这类导电沟道是N型的场效应管,称为N沟道结型场效应管。
图2-31 (b)中的场效应管在P型硅棒的两侧制成了高搀杂的N型区(N+),其导电沟道为P型,大都载流子为空穴。
1)转移特点曲线
转移特点曲线抒发当UDS必然时,栅源电压Ucs对漏极电流iD的节制造用,即
实际分解和实测成果表明,iD与ucs符合平方律干系,即
式中,IDSS为饱和电流,表现UGS=o时的iD值;UP为夹断电压,表现UGS=Up时iD为零。

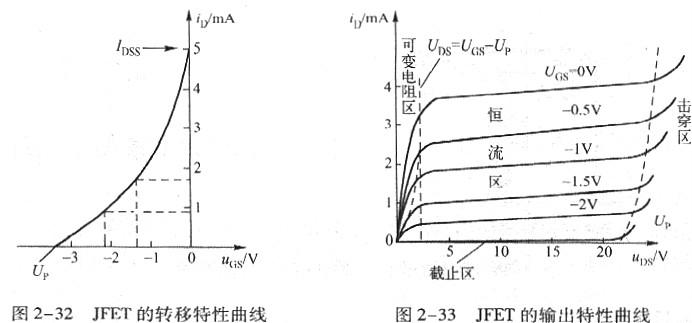

因此可知,结型MOS场效应管转移特点曲线是用来说明在必然的漏源电压u陌时,栅源电压UGS和漏极电流iD之间变更干系的曲线。JFET的转移特点曲线如图2-32所示。
为了使输入阻抗大(不许可显现栅流ic),也为了使栅源电压对沟道宽度及漏极电流有用地遏制节制,PN结必然要反偏,因此在N沟道JFET中,uGS必需为负值。
2、输入特点曲线
输入特点曲线抒发当栅源电压UGS,稳定时,漏极电流iD与漏源电压UDS的干系,即
因此可知,输入特点曲线表现的足以Ucs为参变量时iD与UDS的干系。JFET的输入特点曲线如图2-33所示,根据特点曲线的各部分特点,可以或许将其分为四个地区,如图中所示。
