P型MOS管是指n型衬底、p沟道，靠空穴的活动输送电流的MOS管。金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，栅极上加有充足的负电压(源极接地)时，栅极下的N型硅外表显现P型反型层，成为毗连源极和漏极的沟道。转变栅压能够转变沟道中的电子密度，从而转变沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。
MOSFET共有三个脚，普通为G、D、S，经由过程G、S间加节制旌旗灯号时能够转变D、S间的导通和停止。PMOS和NMOS在布局上完整相像，所差别的是衬底和源漏的搀杂范例。简略地说，NMOS是在P型硅的衬底上，经由过程挑选搀杂构成N型的搀杂区，作为NMOS的源漏区；PMOS是在N型硅的衬底上，经由过程挑选搀杂构成P型的搀杂区，作为PMOS的源漏区。两块源漏搀杂区之间的间隔称为沟道长度L，而垂直于沟道长度的有用源漏区尺寸称为沟道宽度W。对这类简略的布局，器件源漏是完整对称的，只需在利用中按照源泄电流的流向能力最初确认详细的源和漏。
PMOS的任务道理与NMOS相近似。由于PMOS是N型硅衬底，此中的大都载流子是空穴，多数载流子是电子，源漏区的搀杂范例是P型，以是，PMOS的任务前提是在栅上相对源极施加负电压，亦即在PMOS的栅上施加的是负电荷电子，而在衬底感到的是可活动的正电荷空穴和带牢固正电荷的耗尽层，不斟酌二氧化硅中存在的电荷的影响，衬底中感到的正电荷数目就即是PMOS栅上的负电荷的数目。当到达强反型时，在相对源端为负的漏源电压的感化下，源真个正电荷空穴颠末导通的P型沟道到达漏端，构成从源到漏的源泄电流。一样地，VGS越负(相对值越大)，沟道的导通电阻越小，电流的数值越大。
与NMOS一样，导通的PMOS的任务地区也分为非饱和区，临界饱和点和饱和区。固然，不管NMOS仍是PMOS，当未构成反型沟道时，都处于停止区，其电压前提是
VGS<VTN (NMOS)，
VGS>VTP (PMOS)，
值得注重的是，PMOS的VGS和VTP都是负值。
PMOS集成电路是一种合适在低速、低频范畴内利用的器件。PMOS集成电路接纳-24V电压供电。CMOS-PMOS接口电路接纳两种电源供电。接纳间接接口体例，普通CMOS的电源电压挑选在10～12V就能够知足PMOS对输出电平的请求。
MOS场效应晶体管具备很高的输出阻抗，在电路中便于间接耦合，轻易制成范围大的集成电路。
|
Part Number |
ID（A） |
BVDSS（v） |
Typical RDS(ON)@60% ID（Ω） |
MAX RDS(ON)@60% ID（Ω） |
ciss |
|
pF |
|||||
|
KPX4703A |
-8 |
-30 |
0.019 |
0.024 |
1310 |
|
KIA23P10A |
-23 |
-100 |
0.078 |
0.95 |
3029 |
|
KIA35P10A |
-35 |
-100 |
0.042 |
0.055 |
4920 |
|
KPX8610A |
-35 |
-100 |
0.042 |
0.055 |
6516 |
|
KIA3415 |
-4 |
-16 |
0.04 |
0.045 |
1450 |
|
KIA3423 |
-2 |
-20 |
0.076 |
0.092 |
512 |
|
KIA2301 |
-2.8 |
-20 |
0.105 |
0.120 |
415 |
|
KIA2305 |
-3.5 |
-20 |
0.045 |
0.055 |
1245 |
|
KIA3409 |
-2.6 |
-30 |
0.097 |
0.130 |
302 |
|
KIA3401 |
-4 |
-30 |
0.050 |
0.060 |
954 |
|
KIA3407 |
-4.1 |
-30 |
0.05 |
0.06 |
700 |
|
KIA9435 |
-5.3 |
-30 |
0.05 |
0.06 |
840 |
|
KIA7P03A |
-7.5 |
-30 |
0.018 |
0.02 |
1345 |
|
KPE4703A |
-8 |
-30 |
0.019 |
0.024 |
1310 |
深圳市可易亚半导体科技无限公司（简称KIA半导体）是一家专业处置中大功率场效应管(MOSFET)、疾速规复二极管、三端稳压管开辟设想，集研发、出产和发卖为一体的国度高新手艺企业。
2005年在深圳福田，KIA半导体开启了前行之路，注册资金1000万，办公地区达1200平方，此刻的KIA半导体已具有了自力的研发中间，研发职员以来自韩国的超一流团队为主体，能够疾速按照客户利用范畴的特性来设想计划，同时引进多台外洋进步前辈装备，营业含括功率器件的参数检测、靠得住性检测、体系阐发、生效阐发等范畴。壮大的研发平台，使得KIA在工艺制作、产物设想方面具有常识产权35项，并把握多项场效应管焦点制作手艺。自立研发已成了企业的焦点合作力。
KIA半导体的产物涵盖产业、新动力、交通运输、绿色照明四大范畴，不只包含光伏逆变及无人机这类新兴动力，也触及汽车配件、LED照明等家庭用品。KIA专一于产物的邃密化与改革，力图为客户供给最具行业抢先、品德上乘的科技产物。
从设想研发到制作再到仓储物流，KIA半导体真正完成了一体化的办事链，真正做到了办事细节全到位的品牌内在，咱们努力于成为场效应管（MOSFET）功率器件范畴的领跑者，为了这个方针，KIA半导体正在延续立异，永不止步!
pmos管作为开关利用时，是由Vgs的电压值来节制S（source源极）和 D（drain漏极）间的通断。
Vgs的最小阀值电压为：0.4v，也便是说当 S（source源极）电压 — G（gate栅极）极 > 0.4V 时， 源极 和 漏极导通。
并且Vs = Vd ，S极电压即是D极电压。
比方：S极 为 3.3V，G极 为0.1V，则 Vgs = Vg — Vs = -3.2 pmos管导通，D极电压为3.3V，普通pmos管当作开关利用的时，S极和D极之间几近不压降。

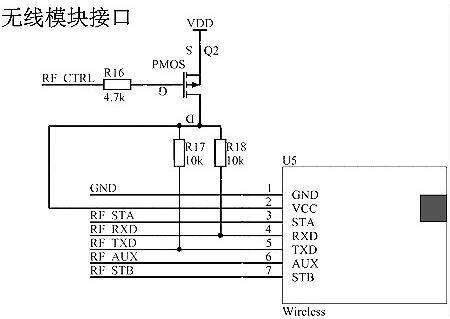

在现实利用中，普通G极接MCU节制管脚，S极接电源正极VCC，D极接器件的输出。现实利用中的一个样比方下：
RF_CTRL为低电平的时辰，RF_RXD 和 RF_TXD上的电压为 VDD。
上面电路为P沟道MOS管用作电路切换开关利用电路：
电路阐发以下：
pmos的开启前提是VGS电压为负压，并且电压的相对值大于最低开启电压，普通小功率的PMOS管的最小开启电压为0.7V摆布，假定电池布满电，电压为4.2V,VGS=-4.2V，PMOS是导通的，电路是不题目的。当5V电压时，G极的电压为5V，S极的电压为5VV-二极管压降（0.5摆布）=4.5V，PMOS管关段，当不5V电压时，G极电压下拉为0V，S极的电压为电池电压（假定电池布满电4.2V）-MOS管未导通二极管压降（0.5V）=3.7，如许PMOS就导通，二极管压降就不了如许VGS=-4.2V.PMOS管导通对负载供电。
在这里用一个肖特基二极管（SS12）也能够处理这个题目，不过便是有0.3V摆布的电压降。这里利用PMOS管，PMOS管完整导通，内阻比拟小，优与肖特基，几近不压降。不过下拉电阻利用的有点大，驱动PMOS不须要电流的，只需电压到达就能够够了，能够利用大电阻，削减任务电流，保举利用10K-100K摆布的电阻。
