MOS管在IC中长短常主要的元器件，那末mos管p管n管辨别体例是甚么？

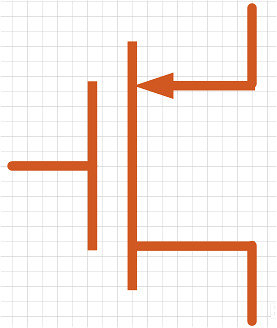

mos管p管n管辨别的第一种体例便是能够按照电流的方历来判定，以下图说是，电流流出的为NMOS管
下图为PMOS管，电流流入的为PMOS管。

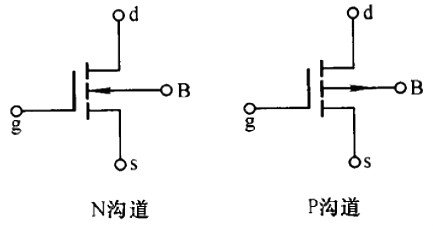

mos管p管n管辨别的第二种体例是按照衬底PN结的标的目的，PN结指向内的为NMOS管，以下图所示
PN结指向外的为PMOS管，以下图所示
在现实名目中，咱们根基都用加强型mos管，分为N沟道和P沟道两种。

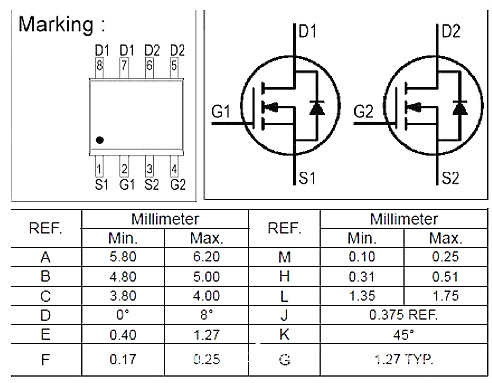

咱们经常利用的是NMOS，由于其导通电阻小，且轻易制作。在MOS管道理图上能够看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动理性负载（如马达），这个二极管很主要。趁便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片外部凡是是不的。
1.导通特征
NMOS的特征，Vgs大于必然的值就会导通，适合用于源极接地时的环境（低端驱动），只需栅极电压到达4V或10V就能够了。
PMOS的特征，Vgs小于必然的值就会导通，适合用于源极接VCC时的环境（高端驱动）。可是，固然PMOS能够很便利地用作高端驱动，但由于导通电阻大，价钱贵，替代品种少等缘由，在高端驱动中，凡是仍是利用NMOS。
2.MOS开关管丧失
不论是NMOS仍是PMOS，导通后都有导通电阻存在，如许电流就会在这个电阻上耗损能量，这局部耗损的能量叫做导通消耗。挑选导通电阻小的MOS管会减小导通消耗。此刻的小功率MOS管导通电阻普通在几十毫欧摆布，几毫欧的也有。
MOS在导通和停止的时辰，必然不是在刹时实现的。MOS管两头的电压有一个降落的进程，流过的电流有一个回升的进程，在这段时候内，MOS管的丧失是电压和电流的乘积，叫做开关丧失。凡是开关丧失比导通丧失大良多，并且开关频次越高，丧失也越大。
导通刹时电压和电流的乘积很大，形成的丧失也就很大。延长开关时候，能够减小每次导通时的丧失；下降开关频次，能够减小单元时候内的开关次数。这两种方法都能够减小开关丧失。

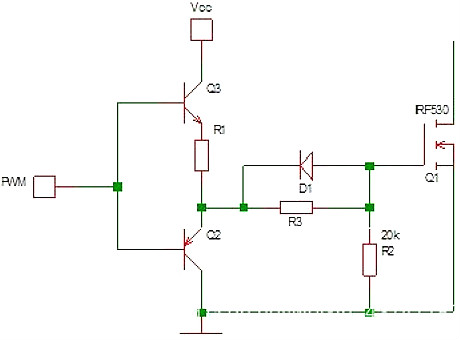

3.MOS管驱动
跟双极性晶体管比拟，普通以为使MOS管导通不须要电流，只需GS电压高于必然的值，就能够了。这个很轻易做到，可是，咱们还须要速率。
在MOS管的布局中能够看到，在GS，GD之间存在寄生电容，而MOS管的驱动，现实上便是对电容的充放电。对电容的充电须要一个电流，由于对电容充电刹时能够把电容当作短路，以是刹时电流会比拟大。挑选/设想MOS管驱动时第一要注重的是可供给刹时短路电流的巨细。
第二注重的是，遍及用于高端驱动的NMOS，导通时须若是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）不异，以是这时候栅极电压要比VCC大4V或10V。若是在统一个体系里，要获得比VCC大的电压，就要特地的升压电路了。良多马达驱动器都集成了电荷泵，要注重的是应当挑选适合的外接电容，以获得充足的短路电流去驱动MOS管。
