PMOS是指n型衬底、p沟道，靠空穴的活动输送电流的MOS管。P沟道MOS晶体管的空穴迁徙率低，是以在MOS晶体管的多少尺寸和任务电压相对值相称的环境下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值普通偏高，请求有较高的任务电压。它的供电电源的电压巨细和极性，与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在NMOS电路（见N沟道金属—氧化物—半导体集成电路）显现今后，大都已为NMOS电路所代替。只是，因PMOS电路工艺简略，价钱自制，有些中范围和小范围数字节制电路仍接纳PMOS电路手艺。
NMOS英文全称为N-Metal-Oxide-Semiconductor。意义为N型金属-氧化物-半导体，而具备这类布局的晶体管咱们称之为NMOS晶体管。MOS晶体管有P型MOS管和N型MOS管之分。由MOS管组成的集成电路称为MOS集成电路，由NMOS组成的电路便是NMOS集成电路，由PMOS管组成的电路便是PMOS集成电路，由NMOS和PMOS两种管子组成的互补MOS电路，即CMOS电路。
建造工艺比拟简略、制品率较高、功耗低、组成的逻辑电路比拟简略，集成度高、抗搅扰能力强，出格合适于大范围集成电路。N沟道MOS管组成的NMOS电路、P沟道MOS管组成的PMOS电路及由N沟道MOS和P沟道MOS两种管子组成的互补MOS电路，即CMOS电路。P沟道MOS门电路与N沟道MOS电路的道理完整不异，只是电源极性相反罢了。数字电路中MOS集成电路所利用的MOS管均为加强型管子，负载经常利用MOS管作为有源负载，如许不只节流了硅单方面积，并且简化了工艺利于大范围集成。
金属-氧化物-半导体(Metal-Oxide-SemIConductor)布局的晶体管简称MOS晶体管，有P型MOS管和N型MOS管之分。MOS管组成的集成电路称为MOS集成电路，而PMOS管和NMOS管配合组成的互补型MOS集成电路即为CMOS集成电路。由p型衬底和两个高浓度n分散区组成的MOS管叫作n沟道MOS管，该管导通时在两个高浓度n分散区间组成n型导电沟道。n沟道加强型MOS管必须在栅极上施加正向偏压，且只需栅源电压大于阈值电压时才有导电沟道发生的n沟道MOS管。n沟道耗尽型MOS管是指在不加栅压（栅源电压为零）时，就有导电沟道发生的n沟道MOS管。
N沟道MOS集成电路是N沟道MOS电路，NMOS集成电路的输出阻抗很高，根基上不须要接收电流，是以，CMOS与NMOS集成电路毗连时不必斟酌电流的负载题目。N沟道MOS集成电路大多接纳单组正电源供电，并且以5V为多。CMOS集成电路只需选用与N沟道MOS集成电路不异的电源，便可与N沟道MOS集成电路间接毗连。不过，从N沟道MOS到CMOS间接毗连时，因为N沟道MOS输出的高电平低于CMOS集成电路的输出高电平，是以须要利用一个（电位）上拉电阻R，R的取值普通选用2～100KΩ。

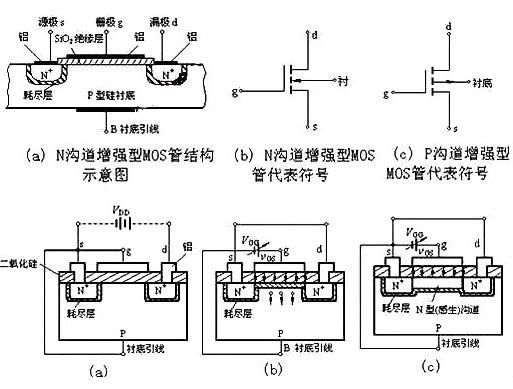

在一块搀杂浓度较低的P型硅衬底上，建造两个高搀杂浓度的N+区，并用金属铝引出两个电极，别离作漏极d和源极s。尔后在半导体外表笼盖一层很薄的二氧化硅(SiO2)绝缘层，在漏——源极间的绝缘层上再装上一个铝电极,作为栅极g。在衬底上也引出一个电极B，这就组成了一个N沟道加强型MOS管。MOS管的源极和衬底凡是是接在一路的(大大都管子在出厂前已毗连好)。它的栅极与别的电极间是绝缘的。图(a)、(b)别离是它的布局表现图和代表标记。代表标记中的箭头标的目的表现由P(衬底)指向N(沟道)。P沟道加强型MOS管的箭头标的目的与上述相反，如图(c)所示。
（1）vGS对iD及沟道的节建造用
① vGS=0 的环境
从图1(a)能够看出，加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅——源电压vGS=0时，即便加上漏——源电压vDS，并且不管vDS的极性若何，总有一个PN结处于反偏状况，漏——源极间不导电沟道，以是这时候漏极电流iD≈0。
② vGS>0 的环境
若vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个电场。电场标的目的垂直于半导体外表的由栅极指向衬底的电场。这个电场能排挤空穴而吸收电子。排挤空穴：使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子(负离子)，组成耗尽层。吸收电子：将 P型衬底中的电子（少子）被吸收到衬底外表。
（2）导电沟道的组成
当vGS数值较小，吸收电子的能力不强时，漏——源极之间仍无导电沟道显现，如图(b)所示。vGS增添时，吸收到P衬底外表层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底外表便组成一个N型薄层，且与两个N+区相连通，在漏——源极间组成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如图(c)所示。vGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。
起头组成沟道时的栅——源极电压称为开启电压，用VT表现。
下面会商的N沟道MOS管在vGS＜VT时，不能组成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道组成。这类必须在vGS≥VT时能力组成导电沟道的MOS管称为加强型MOS管。沟道组成今后，在漏——源极间加上正向电压vDS，就有漏极电流发生。
vDS对iD的影响

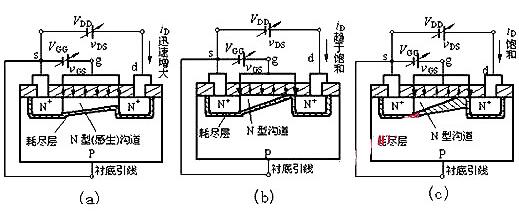

如图(a)所示，当vGS>VT且为一肯定值时，漏——源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为VGD=vGS－vDS，是以这里沟道最薄。但当vDS较小（vDS跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端显现预夹断，如图2(b)所示。再持续增大vDS，夹断点将向源极标的目的挪动，如图2(c)所示。因为vDS的增添局部几近全数下降在夹断区，故iD几近不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。
（1）特征曲线和电流方程

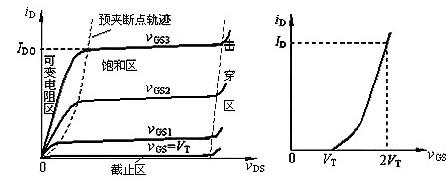

1、输出特征曲线
N沟道加强型NMOS管的输出特征曲线如图1(a)所示。与结型场效应管一样,其输出特征曲线也可分为可变电阻区、饱和区、停止区和击穿区几局部。
2、转移特征曲线
转移特征曲线如图1(b)所示,因为场效应管作缩小器件利用时是任务在饱和区(恒流区),此时iD几近不随vDS而变更,即差别的vDS所对应的转移特征曲线几近是重合的,以是可用vDS大于某一数值(vDS＞vGS-VT)后的一条转移特征曲线代替饱和区的一切转移特征曲线。
3、iD与vGS的类似干系
与结型场效应管相类似。在饱和区内,iD与vGS的类似干系式为
式中IDO是vGS=2VT时的漏极电流iD。
（2）参数
MOS管的首要参数与结型场效应管根基不异，只是加强型NMOS管中不必夹断电压VP ，而用开启电压VT表征管子的特征。
1、布局：
N沟道耗尽型NMOS管与N沟道加强型MOS管根基类似。
2、辨别：
耗尽型MOS管在vGS=0时，漏——源极间已有导电沟道发生，而加强型NMOS管要在vGS≥VT时才显现导电沟道。
3、缘由：

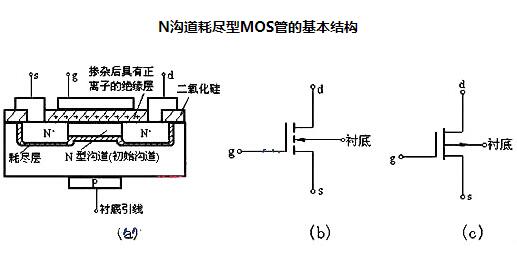

建造N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大批的碱金属正离子Na+或K+(建造P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，是以即便vGS=0时，在这些正离子发生的电场感化下，漏——源极间的P型衬底外表也能感到天生N沟道(称为初始沟道)，只需加上正向电压vDS，就有电流iD。若是加上正的vGS，栅极与N沟道间的电场将在沟道中吸收来更多的电子，沟道加宽，沟道电阻变小，iD增大。反之vGS为负时，沟道中感到的电子削减，沟道变窄，沟道电阻变大，iD减小。当vGS负向增添到某一数值时，导电沟道消逝，iD趋于零，管子停止，故称为耗尽型。沟道消逝时的栅－源电压称为夹断电压，仍用VP表现。与N沟道结型场效应管不异，N沟道耗尽型MOS管的夹断电压VP也为负值，可是，前者只能在vGS<0的环境下任务。尔后者在vGS=0，vGS>0，VP。
4、电流方程：
在饱和区内，耗尽型NMOS管的电流方程与结型场效应管的电流方程不异，即：

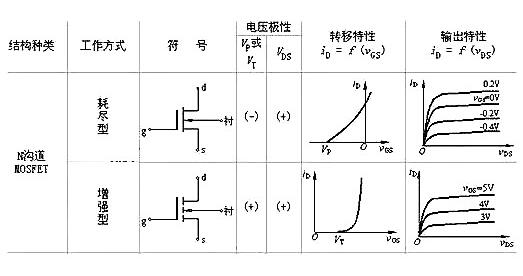

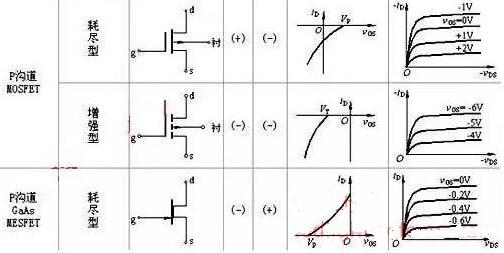

各类场效应管特征比拟
金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类，P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，柵极上加有充足的正电压(源极接地)时，柵极下的N型硅外表显现P型反型层，成为毗连源极和漏极的沟道。转变栅压能够转变沟道中的电子密度，从而转变沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。若是N型硅衬底外表不加栅压就已存在P型反型层沟道，加上恰当的偏压，可以使沟道的电阻增大或减小。如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。
P沟道MOS晶体管的空穴迁徙率低,是以在MOS晶体管的多少尺寸和任务电压相对值相称的环境下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值普通偏高，请求有较高的任务电压。它的供电电源的电压巨细和极性,与双极型晶体管——晶体管逻辑电路不兼容。PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在NMOS电路(见N沟道金属—氧化物—半导体集成电路)显现今后，大都已为NMOS电路所代替。只是,因PMOS电路工艺简略,价钱自制，有些中范围和小范围数字节制电路仍接纳PMOS电路手艺。
PMOS集成电路是一种合适在低速、低频范畴内利用的器件。PMOS集成电路接纳-24V电压供电。如图5所示的CMOS-PMOS接口电路接纳两种电源供电。接纳间接接口体例，普通CMOS的电源电压挑选在10～12V就可以知足PMOS对输出电平的请求。MOS场效应晶体管具备很高的输出阻抗，在电路中便于间接耦合，轻易制成范围大的集成电路。
