甚么是PCB

1、概述

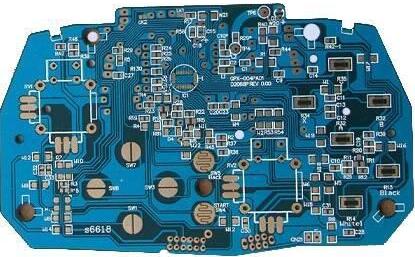

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是首要的电子部件，是电子元器件的撑持体，是电子元器件电气毗连的载体。因为它是接纳电子印刷术建造的，故被称为“印刷”电路板。

2、感化

电子装备接纳印制板后，因为同类印制板的分歧性，从而防止了野生接线的过失，并可完成电子元器件主动插装或贴装、主动焊锡、主动检测，保障了电子装备的品质，进步了休息出产率、降落了本钱，并便于维修。

3、分类

（一）单面板

单面板（Single-Sided Boards） 在最根基的PCB上，零件集合在此中一面，导线则集合在另外一面上（有贴片元件时和导线为统一面，插件器件再另外一面）。

（二）双面板

双面板（Double-Sided Boards） 这类电路板的两面都有布线，不过要用上两面的导线，必须要在两面间有恰当的电路毗连才行。

（三）多层板

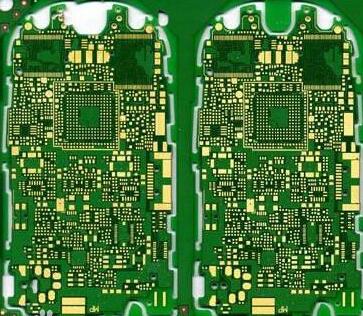

多层板（Multi-Layer Boards） 为了增添能够布线的面积，多层板用上了更多单或双面的布线板。

10种PCB散热体例

PCB散热.对电子装备来讲，任务时城市发生必然的热量，从而使装备外部温度敏捷回升，若是不实时将该热量披发进来，装备就会延续的升温，器件就会因过热而生效，电子装备的靠得住机能就会降落。是以，对电路板停止很好的散热处置长短常首要的。PCB电路板的散热是一个很是首要的关键，那末PCB电路板散热技能是如何的，上面咱们一路来会商下。

（一）

经由进程PCB板本身散热今朝普遍利用的PCB板材是覆铜/环氧玻璃布基材或酚醛树脂玻璃布基材，另有少许利用的纸基覆铜板材。这些基材固然具备良好的电气机能和加工机能，但散热性差，作为高发烧元件的散热路子，几近不能期望由PCB本身树脂传导热量，而是从元件的外表向周围氛围中散热。但跟着电子产物已进入到部件小型化、高密度装配、高发烧化组装时期，若只靠外表积非常小的元件外表来散热长短常不够的。同时因为QFP、BGA等外表装配元件的大批利用，元器件发生的热量大批地传给PCB板，是以，处理散热的最好体例是进步与发烧元件间接打仗的PCB本身的散热才能，经由进程PCB板传导进来或披发进来。

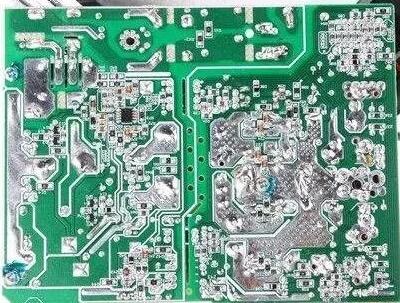

加散热铜箔和接纳大面积电源地铜箔

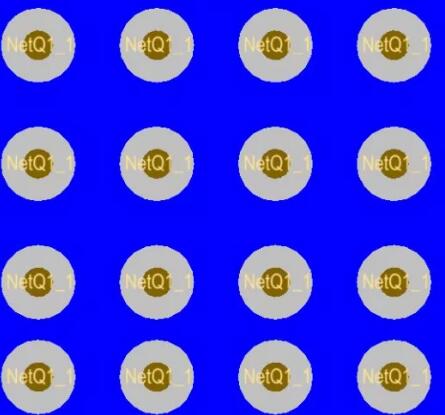

热过孔

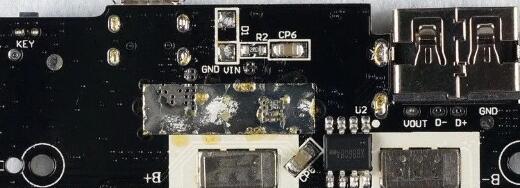

IC反面露铜，减小铜皮与氛围之间的热阻

PCB规划

a、热敏感器件支配在凉风区。

b、温度检测器件支配在最热的地位。

c、统一块印制板上的器件应尽能够按其发烧量巨细及散热程度分区摆列，发烧量小或耐热性差的器件（如小旌旗灯号晶体管、小范围集成电路、电解电容等）放在冷却气流的最下流（进口处），发烧量大或耐热性好的器件（如功率晶体管、大范围集成电路等）放在冷却气流最下流。

d、在程度方向上，大功率器件尽能够接近印制板边沿支配，以便延长传热途径；在垂直方向上，大功率器件尽能够接近印制板上方支配，以便削减这些器件任务时对其余器件温度的影响。

e、装备内印制板的散热首要依托氛围活动，以是在设想时要研讨氛围活动途径，公道设置装备摆设器件或印制电路板。氛围活动时老是趋势于阻力小的处所活动，以是在印制电路板上设置装备摆设器件时，要防止在某个地区留有较大的空域。零件中多块印制电路板的设置装备摆设也应注重一样的题目。

f、对温度比拟敏感的器件最好安顿在温度最低的地区（如装备的底部），万万不要将它放在发烧器件的正上方，多个器件最好是在程度面上交织规划。

g、将功耗最高和发烧最大的器件支配在散热最好地位周围。不要将发烧较高的器件支配在印制板的角落和周围边缘，除非在它的周围支配有散热装配。在设想功率电阻时尽能够挑选大一些的器件，且在调剂印制板规划时使之有充足的散热空间。

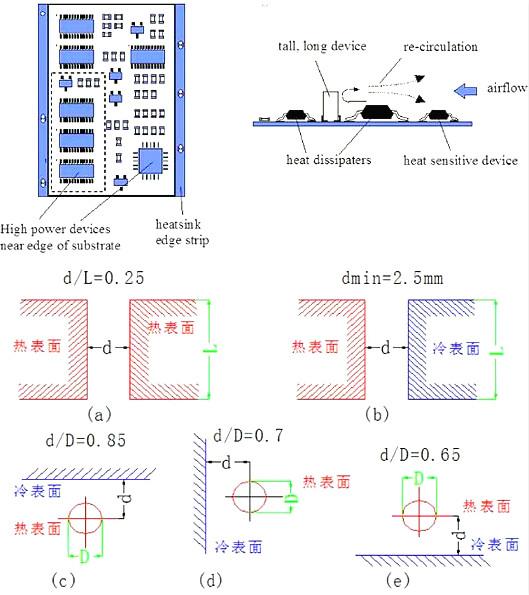

h、元器件间距倡议：

（二）

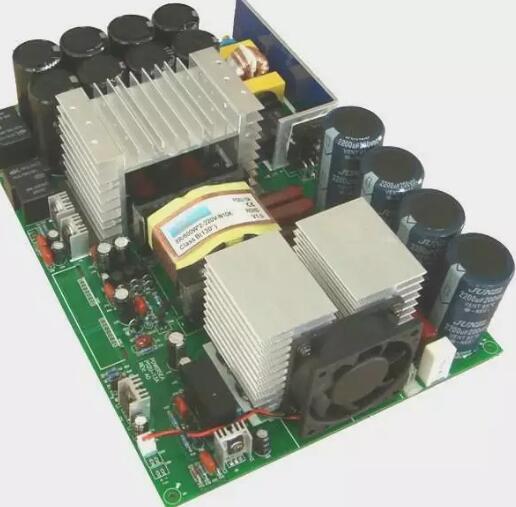

高发烧器件加散热器、导热板当PCB中有多数器件发烧量较大时(少于3个)时，可在发烧器件上加散热器或导热管，当温度还不能降下来时，可接纳带电扇的散热器，以加强散热结果。当发烧器件量较多时(多于3个)，可接纳大的散热罩(板)，它是按PCB板上发烧器件的地位和凹凸而定制的公用散热器或是在一个大的平板散热器上抠出差别的元件凹凸地位。将散热罩全体扣在元件面上，与每一个元件打仗而散热。但因为元器件装焊时凹凸分歧性差，散热结果并不好。凡是在元器件面上加柔嫩的热相变导热垫来改良散热结果。

（三）

对接纳自在对流氛围冷却的装备，最好是将集成电路(或其余器件)按纵长体例摆列，或按横长体例摆列。

（四）

接纳公道的走线设想完成散热因为板材中的树脂导热性差，而铜箔线路和孔是热的良导体，是以进步铜箔残剩率和增添导热孔是散热的首要手腕。评估PCB的散热才能，就须要对由导热系数差别的各类材料组成的复合材料逐一PCB用绝缘基板的等效导热系数(九eq)停止计较。

（五）

统一块印制板上的器件应尽能够按其发烧量巨细及散热程度分区摆列，发烧量小或耐热性差的器件(如小旌旗灯号晶体管、小范围集成电路、电解电容等)放在冷却气流的最下流(进口处)，发烧量大或耐热性好的器件(如功率晶体管、大范围集成电路等)放在冷却气流最下流。

（六）

在程度方向上，大功率器件尽能够接近印制板边沿支配，以便延长传热途径;在垂直方向上，大功率器件尽能够接近印制板上方支配，以便削减这些器件任务时对其余器件温度的影响。

（七）

装备内印制板的散热首要依托氛围活动，以是在设想时要研讨氛围活动途径，公道设置装备摆设器件或印制电路板。氛围活动时老是趋势于阻力小的处所活动，以是在印制电路板上设置装备摆设器件时，要防止在某个地区留有较大的空域。零件中多块印制电路板的设置装备摆设也应注重一样的题目。

（八）

对温度比拟敏感的器件最好安顿在温度最低的地区(如装备的底部)，万万不要将它放在发烧器件的正上方，多个器件最好是在程度面上交织规划。

（九）

将功耗最高和发烧最大的器件支配在散热最好地位周围。不要将发烧较高的器件支配在印制板的角落和周围边缘，除非在它的周围支配有散热装配。在设想功率电阻时尽能够挑选大一些的器件，且在调剂印制板规划时使之有充足的散热空间。

（十）

防止PCB上热门的集合，尽能够地将功率平均地散布在PCB板上，坚持PCB外表温度机能的平均和分歧。常常设想进程中要到达严酷的平均散布是较为坚苦的，但必然要防止功率密度太高的地区，以避免呈现过热门影响全部电路的一般任务。
