NPN三极管概述
（一）NPN三极管界说

NPN型三极管，由三块半导体构成，此中两块N型和一块P型半导体构成，P型半导体在中间，两块N型半导体在两侧。三极管是电子电路中最首要的器件，它最首要的功效是电流缩小和开关感化。

三极管最根基的感化是缩小感化，它能够或许把细小的电旌旗灯号变成必然强度的旌旗灯号，固然这类转换依然遵守能量守恒，它只是把电源的能量转换成旌旗灯号的能量。

三极管有一个首要参数便是电流缩小系数β。当三极管的基极上加一个细小的电流时，在集电极上能够或许获得一个是注入电流β倍的电流，即集电极电流。集电极电流随基极电流的变更而变更，并且基极电流很小的变更能够或许引发集电极电流很大的变更，这便是三极管的缩小感化。

（二）NPN三极管的使命道理详解

NPN三极管,三极管管脚

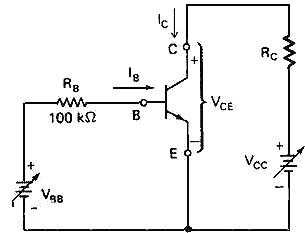

三极管是一种节制元件，首要用来节制电流的巨细，以共发射极接法为例（旌旗灯号从基极输入，从集电极输入，发射极接地），当基极电压UB有一个细小的变更时，基极电流IB也会随之有一小的变更，受基极电流IB的节制，集电极电流IC会有一个很大的变更，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流节制集电极电流的变更。可是集电极电流的变更比基极电流的变更大很多，这便是三极管的缩小感化。IC 的变更量与IB变更量之比叫做三极管的缩小倍数β（β=ΔIC/ΔIB, Δ表现变更量。），三极管的缩小倍数β普通在几十到几百倍。

三极管在缩小旌旗灯号时，起首要进入导通状况，即要先成立适合的静态使命点，也叫成立偏置，不然会缩小失真。

（三）NPN三极管感化

电阻R1基极偏置用,电阻R2无限流感化,也是三极管集电极的负载电阻。发光二极管D唆使感化,三极管T开关感化,电池E供电。

三极管能够或许当作是2个PN结。测试其黑白只需测其PN结是不是普通就行。其体例是,用电阻档测b,c极和b,e极的正反电阻,相差几十倍以上便是普通的。

预算NPN型三极管的电流缩小系数的简略体例：

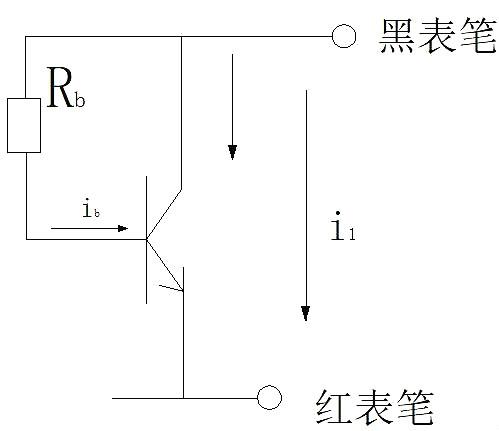

黑表笔接c极,红表笔接e极,在c,b极间接一个50-200K的电阻,检查表针的摆动环境,摆动越大,β值越高。

NPN三极管管脚辨别体例与步骤

一、第一步：辨别管子的极性是npn型仍是pnp型三极管，并肯定基极b；

NPN三极管,三极管管脚

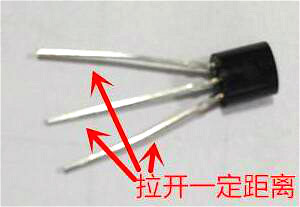

1.起首将三极管的三个管脚前后或摆布拉开必然间隔，以便于丈量；如许能够或许防止表笔短路，以下图所示；

NPN三极管,三极管管脚

图3 管脚拉开一点间隔

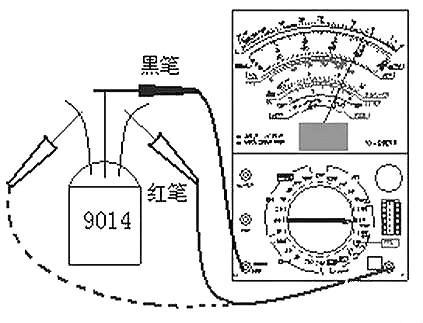

2.将指针式万用表的欧姆档打到R×1k档上，正反丈量肆意两个管脚之间的电阻各一次，以阻值较小的那次为准，黑表笔所接便是p区，红表笔所打仗的便是n区，做好标记，持续测下一组，一样做好暗号，若是四次（肆意两个脚各两次）丈量的有一个配合的p或n区，那末便能够或许判定是npn或pnp型三极管了，也即有一个不异的p区，则为npn型，有一个不异的n区，则为pnp型，这个不异的区所接的便是基极。还有一种环境便是两个管脚之间的正、反电阻差未几，那末这两个脚便是发射区和集电区；

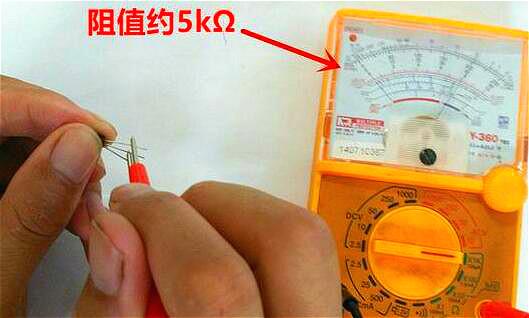

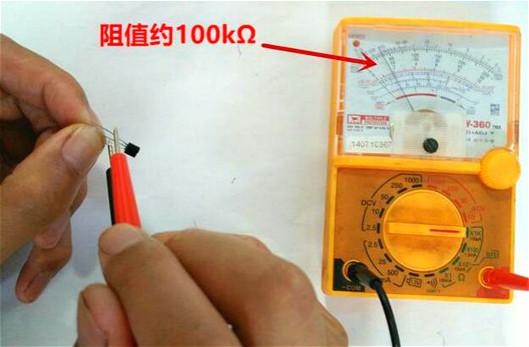

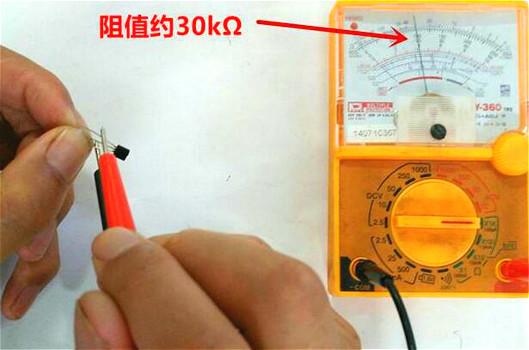

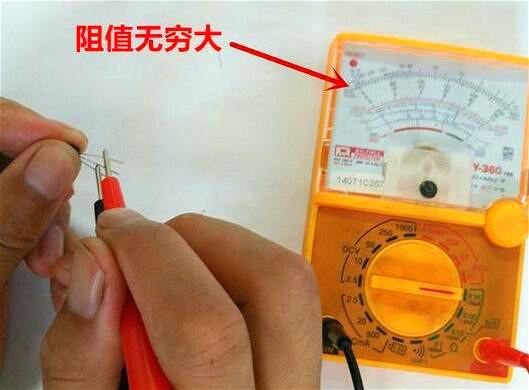

以上丈量普通环境下须要停止六次（3个脚，两个脚正反丈量一次，按照摆列组合，能够或许丈量六次），如许做趁便把三极管的黑白也可一并实现。但偶然候别离丈量肆意两个管脚两次，恰好丈量的都是小阻值，这类环境下两次便能够或许辨别极性。如图四、五。须要指出的是手指不能触碰管脚！

这类丈量按照是按照下面所提到的图二，其发射结、集电结都是属于pn结，具有pn结的根基特征：正向电阻小、反向电阻大；
