SOP封装是一种元件封装情势，罕见的封装材料有:塑料、陶瓷、玻璃、金属等，此刻根基接纳塑料封装.，利用规模很广，首要用在各类集成电路中。
SOP（Small Out-Line Package小形状封装）是一种很罕见的元器件情势。外表贴装型封装之一，引脚从封装两侧引出呈海鸥翼状(L 字形)。材料有塑料和陶瓷两种。始于70年月末期。由1980 年月之前的通孔插装(PTH)型态，支流产物为DIP(Dual In-Line Package)，停顿至1980 年月以SMT(Surface Mount Technology)手艺衍生出的SOP(Small Out-Line Package)、SOJ(Small Out-Line J-Lead)、PLCC(Plastic Leaded Chip Carrier)、QFP(Quad Flat Package)封装体例，在IC 功效及I/O 脚数逐步增添后，1997 年Intel 领先由QFP 封装体例更新为BGA(Ball Grid Array，球脚数组矩阵)封装体例，除此以外，近期支流的封装体例有CSP(Chip Scale Package 芯片级封装)及Flip Chip(覆晶)。
1968~1969年菲利浦公司就开辟出小形状封装(SOP).今后逐步派生出SOJ(J型引脚小形状封装)、TSOP(薄小形状封装)、VSOP(甚小形状封装)、SSOP(减少型SOP)、TSSOP(薄的减少型SOP)及SOT(小形状晶体管)、SOIC(小形状集成电路)等。
SOP封装的利用规模很广，并且今后逐步派生出SOJ（J型引脚小形状封装）、TSOP（薄小形状封装）、VSOP（甚小形状封装）、SSOP（减少型SOP）、TSSOP（薄的减少型SOP）及SOT（小形状晶体管）、SOIC（小形状集成电路）等在集成电路中都起到了无足轻重的感化。像主板的频次发生器便是接纳的SOP封装。
按封装情势分：通俗双列直插式，通俗单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。
按封装体积巨细摆列分：最大为厚膜电路，其次别离为双列直插式，单列直插式，金属封装、双列扁平、四列扁平为最小。
按两引脚之间的间距分：通俗规范型塑料封装，双列、单列直插式普通多为2.54±0.25 mm，其次有2mm（多见于单列直插式）、1.778±0.25mm（多见于缩型双列直插式）、1.5±0.25mm，或1.27±0.25mm（多见于单列附散热片或单列V型）1.27±0.25mm（多见于双列扁平封装）、1±0.15mm（多见于双列或四列扁平封装）、0.8±0.05~0.15mm（多见于四列扁平封装）、0.65±0.03mm（多见于四列扁平封装）。
按双列直插式两列引脚之间的宽度分：普通有7.4~7.62mm、10.16mm、12.7mm、15.24mm等数种。
按双列扁平封装两列之间的宽度分:（包含引线长度）：普通有6~6.5±mm、7.6mm、10.5~10.65mm等。
按四列扁平封装40引脚以上的长&TImes;宽普通有：10&TImes;10mm（不计引线长度）、13.6&TImes;13.6±0.4mm（包含引线长度）、20.6×20.6±0.4mm（包含引线长度）、8.45×8.45±0.5mm（不计引线长度）、14×14±0.15mm（不计引线长度）等。
SOP器件又称为SOIC（Small Outline Integrated Circuit），是DIP的减少情势，引线中间距为1.27mm，材料有塑料和陶瓷两种。SOP也叫SOL和DFP。SOP封装规范有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP前面的数字表现引脚数，业界常常把“P”省略，叫SO（Small Out-Line ）。
还派生出SOJ（J型引脚小形状封装）、TSOP（薄小形状封装）、VSOP（甚小形状封装）、SSOP（减少型SOP）、TSSOP（薄的减少型SOP）及SOT（小形状晶体管）、SOIC（小形状集成电路）等。
如上所述，现有以下题目：SOIC、SOP、SO三种封装称号现实指的是一种封装的差别名字，是否是如许呢？按照查得的一些数据材料显现，SOIC SOP的尺寸应当是有差别的，管脚间距是一样的，但别的参数有些差别，倡议在建封装库时按照器件手册中的称号定名；另个另有一种说法便是各个公司有各自的定名习气。实在归根结柢一句话，各类定名都是按照器件的尺寸差别来定名的，
以下以ON semi公司的MC100ELT22器件手册形状尺寸图为例来申明一下：

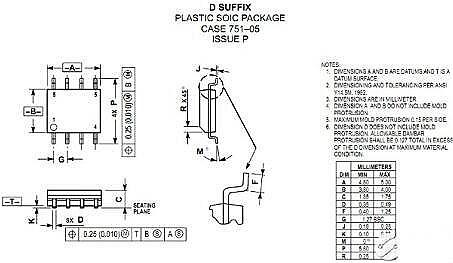

图1 MC100ELT22形状尺寸
如图1所示，每一个器件的形状尺寸也不过是这些参数，此图留用，以下诠释时随时用到。
SOP封装衍生出良多封装，最罕见的有SSOP ， TSOP ，TSSOP封装
SSOP——Shrink SOP
TSOP——Thin SOP
TSSOP——Thin Shrink SOP
SSOP与SOP封装的最较着的区分在于SOP封装的引脚间距为1.27mm（图1中的参数G），而在SSOP中引脚间距为0.65mm；TSOP与SOP封装的最较着的区分在于封装器件的高度参数（图1中的参数C）差别，所谓的TSOP嘛，T是thin的简称，瘦一点，这个高必定要矮一点嘛；至于TSSOP天然便是管脚间距又小身材又瘦啦。
别的另有MSOP封装，QSOP封装，MSOP封装的M有几种诠释，有人说成是Miniature，也有说成是Micro，总之吧便是小型的SOP吧，尽寸比SOP小便是了，管脚间距为0.65mm；QSOP封装查得材料未几，见到一种诠释Q的意义是Quarter，即四分之一的意义，这个封装的管脚间距更小，仿佛是0.635mm（有待商议），说到这个四分之一了，MSOP仿佛有种说法是二分之一，这个我大要计较了一下，仿佛指的是器件的面积吧，只能说是一种类似吧。
注重：以上提到的引脚间距只是在管脚数目少的时辰，当管脚数目多的时辰（普通来讲大于或即是48）时，引脚间距会更小，变为0.5mm。别的，SOIC封装还分narrow 和 wide两种封装，望文生义，两种封装的差别天然是首要体此刻器件的体宽（图1中的参数B），当管脚总数为14或16及其四周值时特别注重一下，二者是有区分的。
（一）SSOP封装
SSOP(Shrink Small-Outline Package)即窄间距小外型塑封，是1968～1969年飞利浦公司开辟出的小形状封装（SOP）装备。
（二）TSOP封装
TSOP是“Thin Small Outline Package”的缩写，意义是薄型小尺寸封装。TSOP内存是在芯片的四周做出引脚，接纳SMT手艺（外表装置手艺）间接附着在PCB板的外表。TSOP封装形状尺寸时，寄生参数(电流大幅度变更时，引发输入电压扰动) 减小，合适高频利用，操纵比拟便利，靠得住性也比拟高。同时TSOP封装具备制品率高，价钱自制等长处，是以获得了极其普遍的利用。
上世纪80年月，芯片的TSOP封装手艺呈现，获得了业界普遍的承认。TSOP封装有一个很是较着的特色，便是制品成细条状长宽比约为2：1，并且只要两面有脚，合适用SMT手艺（外表装置手艺）在PCB（印制电路板）上装置布线。TSOP封装形状尺寸时，寄生参数(电流大幅度变更时，引发输入电压扰动) 减小，合适高频利用，操纵比拟便利，靠得住性也比拟高，同时TSOP封装具备手艺简略、制品率高、造价昂贵等长处，是以获得了极其普遍的利用。
比拟FBGA 来讲，TSOP 价钱绝对自制，可是高频上风比FBGA 要差一些。到了上个世纪80年月，内存第二代的封装手艺TSOP呈现，获得了业界普遍的承认，时至本日仿照照旧是内存封装的支流手艺。
TSOP封装特色及封装内存
TSOP能够经由过程SMD建造成SD卡、MiniSD卡、CF卡或是集成到MP3/MP4、挪动存储器等差别的终端产物中，具备柔韧性。TSOP封装体例中，内存芯片是经由过程芯片引脚焊接在PCB板上的，焊点和PCB板的打仗面积较小，使得芯片向PCB板传热就绝对坚苦。并且TSOP封装体例的内存在跨越150MHz后，会发生较大的旌旗灯号搅扰和电磁搅扰。
TSOP封装体例中，内存芯片是经由过程芯片引脚焊接在PCB板上的，焊点和PCB板的打仗面积较小，使得芯片向PCB板传热就绝对坚苦。并且TSOP封装体例的内存在跨越150MHz后，会发生较大的旌旗灯号搅扰和电磁搅扰。
（二）TSSOP封装
TSSOP便是Thin Shrink Small Outline Package的缩写，薄的减少型小尺寸封装。比SOP（Small Outline Package的缩写，小尺寸封）薄，引脚更密，不异功效的话封装尺寸更小。有TSSOP8、TSSOP20、TSSOP24、TSSOP28等，引脚数目在8个以上，最多64个。
