MOS管N沟道：
在看MOS管N沟道和P沟道鉴定体例之前，先简略的领会一下MOS管N沟道和P沟道。由p型衬底和两个高浓度n分散区组成的MOS管叫作n沟道MOS管，该管导通时在两个高浓度n分散区间组成n型导电沟道。n沟道加强型MOS管必须在栅极上施加正向偏压，且只需栅源电压大于阈值电压时才有导电沟道发生的n沟道MOS管。n沟道耗尽型MOS管是指在不加栅压（栅源电压为零）时，就有导电沟道发生的n沟道MOS管。
N沟道MOS管集成电路是N沟道MOS电路，NMOS集成电路的输出阻抗很高，根基上不须要接收电流，是以，CMOS与NMOS集成电路毗连时不必斟酌电流的负载题目。NMOS集成电路大多接纳单组正电源供电，并且以5V为多。CMOS集成电路只需选用与NMOS集成电路不异的电源，便可与NMOS集成电路间接毗连。不过，从NMOS到CMOS间接毗连时，因为NMOS输出的高电平低于CMOS集成电路的输出高电平，因此须要利用一个（电位）上拉电阻R，R的取值普通选用2～100KΩ。
金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类，P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，别离叫做源极和漏极，南北极之间不通导，柵极上加有充足的正电压(源极接地)时，柵极下的N型硅外表显现P型反型层，成为毗连源极和漏极的沟道。转变栅压能够转变沟道中的电子密度，从而转变沟道的电阻。这类MOS场效应晶体管称为P沟道加强型场效应晶体管。若是N型硅衬底外表不加栅压就已存在P型反型层沟道，加上恰当的偏压，能够使沟道的电阻增大或减小。如许的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为P沟道MOS管晶体管。
P沟道MOS晶体管的空穴迁徙率低,因此在MOS晶体管的多少尺寸和任务电压相对值相称的环境下，PMOS晶体管的跨导小于N沟道MOS晶体管。另外，P沟道MOS晶体管阈值电压的相对值普通偏高，请求有较高的任务电压。它的供电电源的电压巨细和极性,与双极型晶体管——晶体管逻辑电路不兼容。
PMOS因逻辑摆幅大，充电放电进程长，加上器件跨导小，以是任务速率更低，在NMOS电路(见N沟道金属—氧化物—半导体集成电路)呈现以后，大都已为NMOS电路所代替。只是,因PMOS电路工艺简略,价钱自制，有些中范围和小范围数字节制电路仍接纳PMOS电路手艺。
PMOS集成电路是一种合适在低速、低频范畴内利用的器件。PMOS集成电路接纳-24V电压供电。如图5所示的CMOS-PMOS接口电路接纳两种电源供电。接纳间接接口体例，普通CMOS的电源电压挑选在10～12V就能够知足PMOS对输出电平的请求。
MOS管N沟道和P沟道鉴定体例详解以下：
1、MOS的三个极怎样鉴定：
MOS管标记上的三个脚的辨认要捉住关头处所。
G极，不必说比拟好认。
S极，不管是P沟道仍是N沟道，两根线订交的便是;
D极，不管是P沟道仍是N沟道，是零丁引线的何处。
2、他们是N沟道仍是P沟道?
三个脚的极性鉴定完后，接下就该鉴定是P沟道仍是N沟道了：
固然也能够先鉴定沟道范例，再鉴定三个脚极性。
先鉴定是甚么沟道，再鉴定三个脚极性。

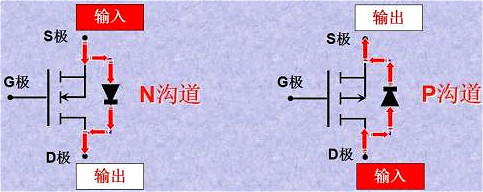

3、寄生二极管的标的目的若何鉴定?
接上去，是寄生二极管的标的目的鉴定：
它的鉴定法则便是：
N沟道，由S极指向D极;
P沟道，由D极指向S极。
4、简略的鉴定体例
下面体例不太好记，一个简略的辨认体例是：(想像DS边的三节断续线是连通的)
不管N沟道仍是P沟道MOS管，中间衬底箭头标的目的和寄生二极管的箭头标的目的老是分歧的：
要末都由S指向D，要末都由D指向S。

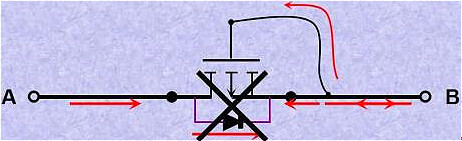

5、它无能吗用呢?
在咱们每天面临的条记本主板上，MOS管有两大感化：

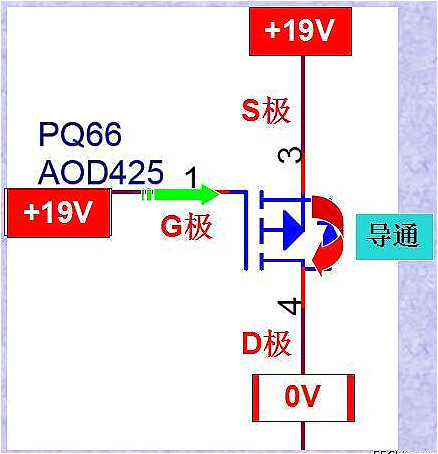

开关感化(1):PQ27节制脚为低电平

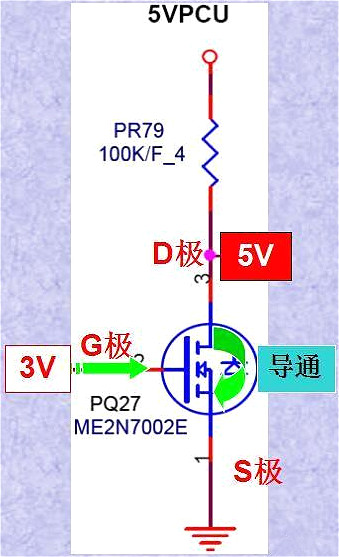

开关感化(2):PQ27节制脚为高电平，以上MOS开关完成的是旌旗灯号切换(凹凸电平切换)。
