MOS晶体管布局和任务道理的文章.必看

MOS晶体管布局和任务道理的文章,必看

信息来历：本站　日期：2017-08-08　

分享到：

MOS晶体管品种

_按沟道区中载流子范例分

N沟MOS晶体管：衬底为P型，源漏为重搀杂的N+，沟道中载流子为电子

P沟MOS晶体管：衬底为N型，源漏为重搀杂的P+，沟道中载流子为空穴

在一般环境下，只要一品种型的载流子在任务，是以也称其为单极晶体管

-按任务形式分

加强型晶体管：若在零栅压下不存在漏源导电沟道，为了组成导电沟道，须要施加必然的栅压，也便是说沟道要经由过程“加强”能力导通

耗尽型晶体管：器件自身在漏源之间就存在导电沟道，即便在零栅压下器件也是导通的。若要使器件停止，就必须施加栅压使沟道耗尽

MOS晶体管特征

假设漏端电压Vds为正，当栅上施加一个小于开启电压的正栅压时，栅氧上面的P型外表区的空穴被耗尽，在硅外表组成一层负电荷，这些电荷被称为耗尽层电荷Qb。这时候候的漏源电流为泄露电流。

若是Vgs>Vth，在P型硅外表组成可挪动的负电荷Qi层，即导电沟道。
因为外表为N型的导电沟道与P型衬底的导电范例相反，是以该外表导电沟道被称为反型层。

MOS村底偏置效应

当衬底施加偏压时，势垒高度的增添致使耗尽区宽度的增添，是以对给定的Vgs和Vds，Vbs的增添会使Ids减小。这是因为Vbs增添，体电荷Qb增添，而Vgs和Vds稳定，因为栅电荷Qg牢固，按照电荷守恒定律Qg=Qi+Qb，以是Qi反型层电荷削减，是以电导削减。

而这时候候，若是要使MOS晶体管开启即进入强反型区，便是反型层电荷响应的增添那就耍进步栅电压，增添栅电荷。以是当MOS衬底施加偏压时，MOS晶体管的开启电压会下降。

MOS热载流子效应

当沟道长度减小，同时坚持电源电压稳定，沟道区接近漏端四周的最大电场增添。跟着载流子从源向漏挪动，它们在漏端高电场区将获得充足的动能，引发碰撞电离，一些载流子乃至能降服Si-Si02界面势垒进入氧化层，这些高能载流子不再坚持它们在晶格中的热均衡状况，并且具高于热能的能量，是以称它们为热载流子。对一般任务中的MOSFET，沟道中的热载流子引发的效应称为热载流子效应。

当发生碰撞时，热载流子将经由过程电离发生次级电子一空穴对，此中电子组成了从漏到源的电流，碰撞发生的次级空穴将漂移到衬底区组成衬底电流Ib。经由过程丈量Ib可以或许很好地监控沟道热载流子和漏区电场的环境。

因为Si-Si02的界面势垒较高，注入到栅氧化层中的热载流子与碰撞电离发生的热载流子比拟很是少，是以栅电流比衬底电流要低几个数目级。

热载流子注入到栅氧层中还会引发别的的一些效应，首要有
(1)热载流子被Si02中电激活的缺点俘获，是氧化层中的牢固电荷密度Qot转变； (2)在Si-Si02界面发生界面电荷Qit。因为Qot和Qit引发的电荷堆集将在沟道组成障碍载流子勾当的势垒；同时界面电荷也会加强界面四周电子的库仑散射，使迁徙率下降。是以颠末一段时候的堆集，以上效应会使器件的机能退步，影响集成电路的靠得住性，以是应想法防止热载流子效应。

MOS晶体管的机关与标记

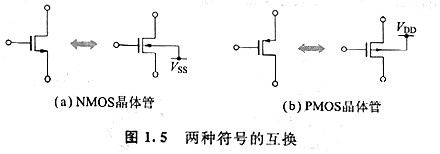

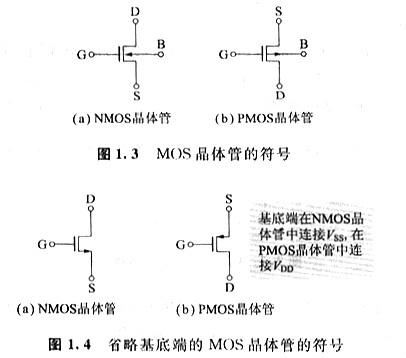

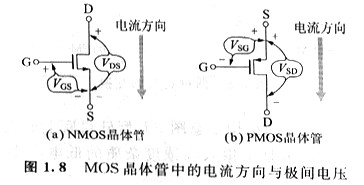

MOS晶体管的标记示于图1.3。（KIA）MOS晶体管是四端器件：源极(S)、栅极(G)、漏极(D)，和基底端(B)。基底端在NMOS晶体管中凡是跟尾电路的负端电源电压Vss，在PMOS晶体管中跟尾电路的正端电源电压VDD。电路图中凡是省略基底端(B)而接纳图1.4所示的标记。二者的干系如图1.5所示。

mos管

图1.6是NMOS晶体管的机关表现图。P型硅衬底上组成两个n+地区，一个是源区，另外一个是漏区。栅极是由掺入高浓度杂质的低电阻多晶硅(poly-crystal-linc silicon)组成。
在栅极与硅衬底间组成一层氧化膜( Si02)，叫做栅氧化膜。P型硅衬底也叫做基板。

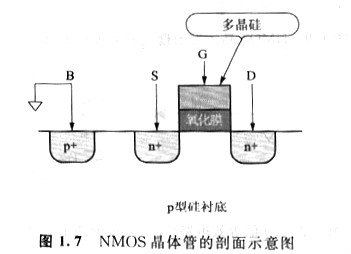

NMOS的基底跟尾VSS负端电源电压。比方，在正的电源电压VDD为3V，负的电源电压VSS为OV的电路中任务时，基底跟尾OV（图1.7）。
