判定测量mos管最有用的体例是甚么-这里有几种经历
信息来历：本站 日期：2017-08-02
用万用表辨别KIA器件VMOS的引脚和黑白辨别VMOS的引脚需要以下几步，请寄望，这是在你能必定VMOS无缺的状态下遏制的辨别，假设不知道它的黑白，请先参考本节内容的第2部分。
这个体例也大抵适合MOSFET，只是对于小功率MOSFET，需要出格注重静电的题目，在测试之前，想体例泄放掉身上的静电才会相比安然，不至于将晶体管击穿破坏。相比简略的体例是，在水泥空中上倒一点淡盐水，双手摸一下湿的空中，便可放掉身上的静电。假设身旁有金属材质的自来水管，摸一下也能够。
1．引脚的辨别
1)辨别栅极

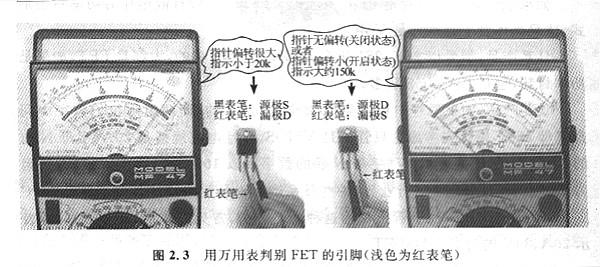

将万用表置于欧姆挡的10k挡（图2.3），用万用表的表笔测量三个引脚中尽情两个引脚之间的电阻，总有一个引脚与其余引脚之间的电阻接近无穷大，这个引脚便是栅极。寄望测量的进程中，手指或导体不能同时打仗到尽情两个引脚，最好将VMOS置于平坦的绝缘物体上，如木质桌面等。
将万用表置于欧姆挡的10k挡，用红、黑表笔别离测量剩下的两个引脚(图2.3)。
假设VMOS此时恰好是封闭的，则有两种状态。
第一种：指针偏转很大，表针唆使约莫10一20k(理论唆使1~2，不要忘了乘以10）。
第二种：对换表笔地位，指针的确尤偏转。 对于第一种状态，黑表笔接的是源极S，红表笔接的是漏极D；第二种状态则相反。
假设FET此时刚好处于开启状态（VMOS 一旦掀开并不会自动封闭），则也不外乎两种状态。
第一种，指针偏转很大，与封闭的景象相仿。
第二种：对换表笔的地位，指针仍然有偏转，但比第一种景象较着小，指针唆使在150k摆布，即处于表盘接近中间的地位。
对于第一种状态，黑表笔接的是源极s，红表笔接的是漏极D;第二种状态则相反。
综合两种景象，理论上不管VMOS是处于封闭状态仍是掀开状态，总有一种状态是指针的偏转很大，唆使为l~2k，此时黑表笔接的是源极s，红表笔接的是漏极D。不过，这类状态对个体无体二极管的VMOS不合用。
