n沟道场效应督任务道理详解
n沟道加强型MOS管

（一）机关

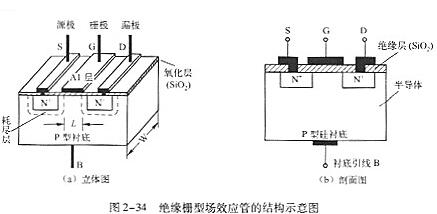

绝缘栅型场效应管的机关表现图如图2-34所示。

n沟道场效应督任务道理

（2）n沟道加强型MOS管

1)n沟道加强型MOSFET的导电沟道的组成

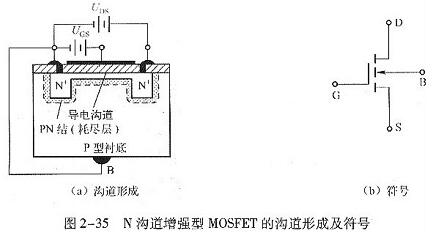

n沟道加强型MOSFET的沟道组成及标记如图2-35所示，此中图2-35 (a)所示是在一块杂质浓度较低的P型半导体衬底上制作两个高浓度的N型区，并别离将它们作为源极s和漏极D，而后在衬底的外表制作一层Si02绝缘层，并在下面引出一个电极作为栅极G。图2-35(b)所示是其在电路中的标记。

n沟道场效应督任务道理

式中，UT为开启电压（或阈值电压）；μn为沟道电子活动的迁徙率；Cox为巾位面积栅极电容；W为沟道宽度；疋为沟道长度；W/L为MOSFET的宽长比。在MOSFET集成电路设想中，宽长比是一个极其首要的参数。

（3）n沟道加强型输出特征曲线

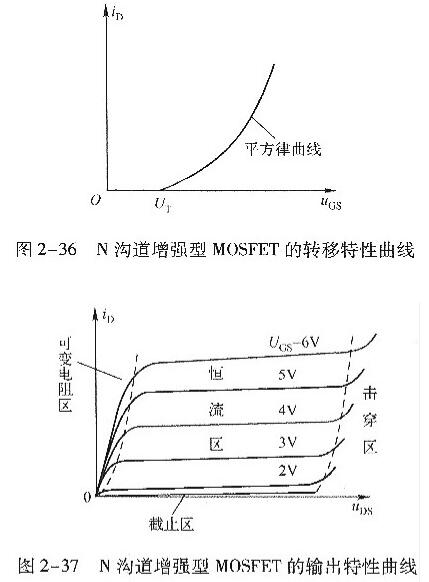

n沟道MOS管的输出特征曲线如图2-37所示。与结型场效应管的输出特征类似，它也分为恒流区、叮变电阻区、停止区和击穿区。其特征以下所示。

①停止区：UGS≤UT，导电沟道未组成，iD=0。

n沟道场效应督任务道理

②恒流区：

1、曲线间隔均匀，UGS对iP的节制能力强；

2、UDS对iD的节制能力弱，曲线平坦；

3、进入恒流区的前提，即预灾断前提为UDS≥UCS-UT。

③可变电阻区：

可变电阻区的电流方程为：

n沟道场效应督任务道理

是以，可变电阻区的输出电阻rDS为

n沟道场效应督任务道理

n沟道加强型MOS管的任务道理

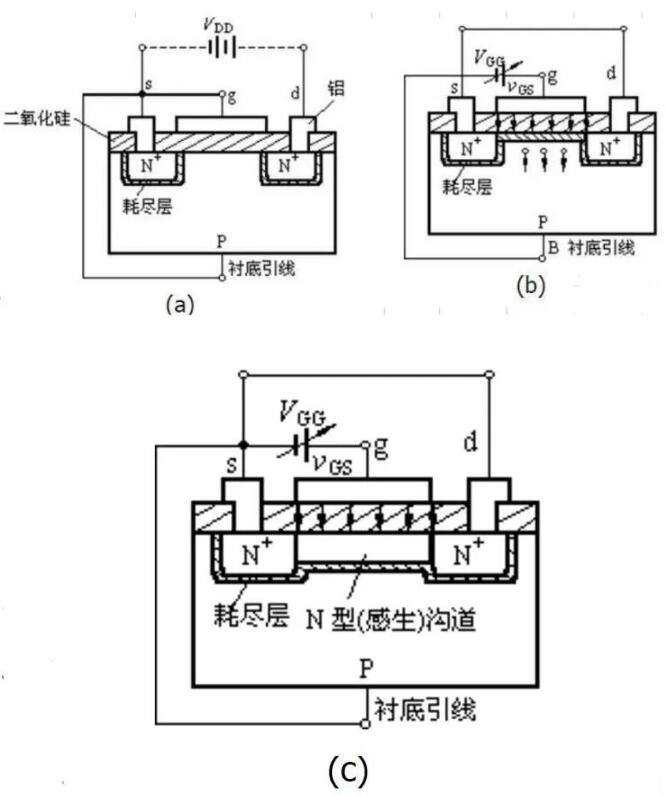

1．vGS对iD及沟道的节制感化

n沟道场效应督任务道理

MOS管的源极和衬底凡是是接在一路的（大大都管子在出厂前已毗连好）。从上图（a）能够看出，加强型MOS管的漏极d和源极s之间有两个面对面的PN结。当栅-源电压vGS=0时，即便加上漏-源电压vDS，并且不管vDS的极性若何，总有一个PN结处于反偏状况，漏-源极间不导电沟道，以是这时候候漏极电流iD≈0。

若在栅-源极间加上正向电压，即vGS＞0，则栅极和衬底之间的SiO2绝缘层中便发生一个垂直于半导体外表的由栅极指向衬底的电场，这个电场能排挤空穴而吸收电子，是以使栅极四周的P型衬底中的空穴被排挤，剩下不能挪动的受主离子（负离子），构成耗尽层，同时P衬底中的电子（少子）被吸收到衬底外表。当vGS数值较小，吸收电子的能力不强时，漏-源极之间仍无导电沟道呈现，如上图（b）所示。

vGS增添时，吸收到P衬底外表层的电子就增添，当vGS到达某一数值时，这些电子在栅极四周的P衬底外表便构成一个N型薄层，且与两个N+区相连通，在漏-源极间构成N型导电沟道，其导电范例与P衬底相反，故又称为反型层，如上图（c）所示。vGS越大，感化于半导体外表的电场就越强，吸收到P衬底外表的电子就越多，导电沟道越厚，沟道电阻越小。咱们把起头构成沟道时的栅-源极电压称为开启电压，用VT表现。

由上述阐发可知，N沟道加强型MOS管在vGS＜VT时，不能构成导电沟道，管子处于停止状况。只需当vGS≥VT时，才有沟道构成，此时在漏-源极间加上正向电压vDS，才有漏极电流发生。并且vGS增大时，沟道变厚，沟道电阻减小，iD增大。这类必须在vGS≥VT时能力构成导电沟道的MOS管称为加强型MOS管。

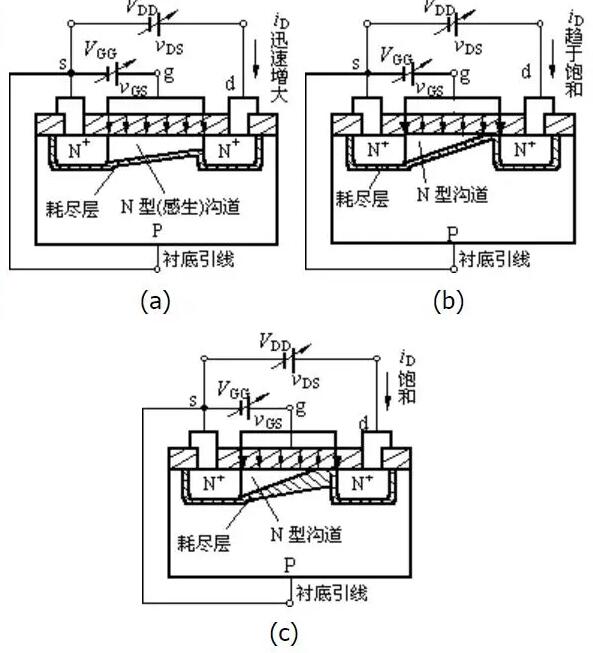

2．vDS对iD的影响

n沟道场效应督任务道理

如上图（a）所示，当vGS》VT且为一肯定值时，漏-源电压vDS对导电沟道及电流iD的影响与结型场效应管类似。漏极电流iD沿沟道发生的电压降使沟道内各点与栅极间的电压不再相称，接近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其值为vGD=vGS - vDS，是以这里沟道最薄。但当vDS较小（vDS《vGS–VT）时，它对沟道的影响不大，这时候候只需vGS必然，沟道电阻几近也是必然的，以是iD随vDS类似呈线性变更。

跟着vDS的增大，接近漏极的沟道愈来愈薄，当vDS增添到使vGD=vGS-vDS=VT（或vDS=vGS-VT）时，沟道在漏极一端呈现预夹断，如上图（b）所示。再持续增大vDS，夹断点将向源极标的目的挪动，如上图（c）所示。由于vDS的增添局部几近全数下降在夹断区，故iD几近不随vDS增大而增添，管子进入饱和区，iD几近仅由vGS决议。

n沟道场效应管开关电路

MOSFET一向是大大都N沟道场效应管开关电路电源（SMPS）挑选的晶体管手艺。MOSFET用作主开关晶体管，并用作门控整流器来进步效力。本设想实例对P沟道和N沟道加强型MOSFET做了比拟，以便挑选最合适电源利用的开关。MOSFET一向是大大都开关电源（SMPS）首选的晶体管手艺。当用作门控整流器时，MOSFET是主开关晶体管且兼具进步效力的感化。为挑选最合适电源利用的开关，本设想实例对P沟道和N沟道加强型MOSFET停止了比拟。

对市场营销职员，MOSFET能够代表动力通报最好计划（Most Optimal Solution for Energy Transfer）的缩写。对工程师来讲，它代表金属氧化物半导体场效应晶体管（Metal Oxide Semiconductor Field Effect Transistor）。

由于具备较低的导通电阻（RDS(on)）和较小尺寸，N沟道MOSFET在产物挑选上跨越了P沟道。在降压稳压器利用中，基于栅控电压极性、器件尺寸和串连电阻等多种身分，利用P沟道MOSFET或N沟道MOSFET作为主N沟道场效应管开关电路。同步整流器利用几近老是利用N沟道手艺，这首要是由于N沟道的RDS(on)小于P沟道的，并且经由进程在栅极上施加正电压导通。

MOSFET大都是载流子器件， N沟道MOSFET在导电进程中有电子活动。 P沟道在导电时代利用被称为空穴的正电荷。电子的活动性是空穴的三倍。虽然不间接的相干性，就RDS(on)而言，为获得相称的值，P沟道的管芯尺寸约莫是N沟道的三倍。是以N沟道的管芯尺寸更小。

N沟道场效应管开关电路N沟道MOSFET在栅-源极度子上施加恰当阈值的正电压时导通；P沟道MOSFET经由进程施加给定的负的栅-源极电压导通。

MOSFET的栅控决议了它们在SMPS转换器中的利用。比方，N沟道MOSFET更合用于以地为参考的低侧开关，出格是用于升压、SEPIC、正向和断绝反激式转换器。在同步整流器利用和以太网供电（PoE）输出整流器中，低侧开关也被用来取代二极管作为整流器。P沟道MOSFET最常用作输出电压低于15VDC的降压稳压器中的高侧开关。按照利用的差别，N沟道场效应管开关电路N沟道MOSFET也可用作降压稳压器高侧开关。这些利用须要自举电路或别的情势的高侧驱动器。
