电力场效应管简介

电力场效应管别名电力场效应晶体管分为结型和绝缘栅型，凡是首要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET），简称电力MOSFET（Power MOSFET），结型电力场效应晶体管普通称作静电感到晶体管（Static Induction Transistor——SIT）。

电力场效应管形状与布局

小功率MOS管是横向导电器件。电力MOSFET大都接纳垂直导电布局，又称为VMOSFET（Vertical MOSFET）。按垂直导电布局的差别，分为操纵V型槽完成垂直导电的VVMOSFET和具备垂直导电双分散MOS布局的VDMOSFET（Vertical Double-diffused MOSFET）。

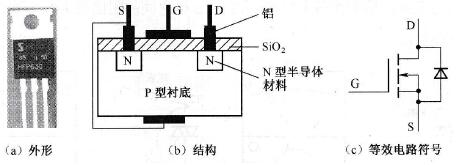

小功率MOS管是横向导电器件。因为N沟道加强型MOS管最为经常利用，是以上面首要先容这类范例的MOS管。形状与布局，N沟道加强型绝缘栅场效应管（简称加强型NMOS管）如图2-14所示。

电力场效应督任务道理

图 2-14

加强型NMOS管的布局是以P型硅片作为基片（又称衬底），在基片上建造两个含良多杂质的N型材料，再在上面建造一层很薄的二氧化硅( SiO2)绝缘层，在两个N型材料上引出两个铝电极，别离称为漏极(D)和源极(S)，在南北极中间的SiO2绝缘层上建造一层铝制导电层，从该导电层上引出电极称为G极。P型衬底与D极毗连的N型半导体会构成二极管布局（称之为寄生二极管），因为P型衬底凡是与S极毗连在一路，以是加强型NMOS管又可用图2-14 (c)所示的标记表现。

电力场效应督任务道理

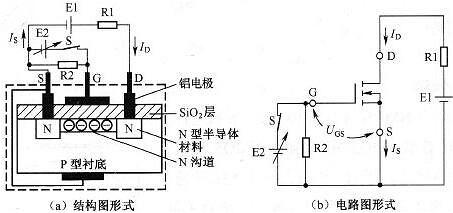

加强型NMOS管须要加适合的电压才能任务。加有电压的加强型NMOS管以下图所示，下图(a)为布局图情势，下图(b)为电路图情势。

电力场效应督任务道理

如上图(a)所示，电源E1经由进程R1接场效应管的D、S极，电源E2经由进程开关S接场效应管的G、S极。在开关S断开时，场效应管的G极无电压，D、S极所接的两个N区之间不导电沟道，以是两个N区之间不能导通，ID电流为0；若是将开关S闭合，场效应管的G极取得正电压，与G极毗连的铝电极有正电荷，由此发生的电场穿过SiO2层，将P衬底良多电子吸收接近至SiO2层，从而在两个N区之间呈现导电沟道，此时D、S极之间被加上正向电压，从而有ID电流从D极流入，再经导电沟道从S极流出。

若是转变E2电压的巨细，即转变G、S极之间的电压UGS，与G极雷同的铝层发生的电场巨细就会变更，SiO2上面的电子数目就会变更，两个N区之间沟道宽度就会变更，流过的ID电流巨细就会变更。UGS电压越高，沟道就会越宽，ID电流就会越大。

因而可知，转变G、S极之间的电压UGS，就能够转变从D极流向S极的ID电流巨细，并且ID电流变更较UGS电压变更要大很多，这便是场效应管的缩小道理（即电压节制电流变更道理）。为了表现场效应管的缩小才能，这里引入一个参数——跨导gm，gm用上面的公式计较：

电力场效应督任务道理

gm反应了栅源电压Us对漏极电流ID的节制才能，是表述场效应管缩小才能的一个首要的参数（相称于三极管的β），gm的单元是西门子(S)，也能够用A/V表现。

加强型绝缘栅场效应管具备的特色是：在G、S极之间未加电压（即UGS=0）时，D、S极之间不沟道，ID=0；当G、S极之间加上适合电压（大于开启电压UT）时，D、S极之间有沟道构成，UGS电压变更时，沟道宽窄会发生变更，ID电流也会变更。

对N沟道加强型绝缘栅场效应管，G、S极之间应加正向电压（即UG>Us，UGS= UG-US为正电压），D、S极之间才会构成沟道；对P沟道加强型绝缘栅场效应管，G、S极之间须加反向电压（即UG

电力场效应管特征

电力场效应管静态特征首要指输出特征和转移特征, 与静态特征对应的主要参数有漏极击穿电压,漏极额外电压,漏极额外电流和栅极开启电压等.

1、静态特征

(1) 输出特征输出特征便是漏极的伏安特征.特征曲线,如图 2(b)所示.由图所见,输出特征分为停止,饱和与非饱和 3 个地区.这里饱和,非饱和的观点与 GTR 差别. 饱和是指漏极电流 ID 不随漏源电压 UDS 的增添而增添,也便是根基坚持稳定;非饱和是指地 UCS 必然时,ID 随 UDS 增添呈线性干系变更.

电力场效应督任务道理

(2) 转移特征转移特征表现漏极电流 ID 与栅源之间电压 UGS 的转移特征干系曲线, 如图 2(a) 所示. 转移特征可表现出器件的缩小才能, 并且是与 GTR 中的电流增益 β 类似. 因为 Power MOSFET 是压控器件,是以用跨导这一参数来表现.跨导界说为 (1) 图中 UT 为开启电压,只要当 UGS=UT 时才会呈现导电沟道,发生漏极电流 ID

2、静态特征

静态特征首要描写输出量与输出量之间的时候干系,它影响器件的开关进程.因为该器件为单极型,靠大都载流子导电,是以开关速率快,时候短,普通在纳秒数目级.

电力场效应管的静态特征.如图所示.

电力场效应督任务道理

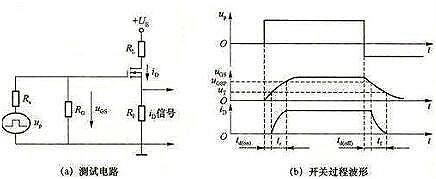

电力场效应管的静态特征用图 3(a)电路测试.图中,up 为矩形脉冲电压信号源;RS 为旌旗灯号源内阻;RG 为栅极电阻;RL 为漏极负载电阻;RF 用以检测漏极电流. 电力场效应管的开关进程波形,如图 3(b)所示. 电力场效应管的开经由进程程:因为电力场效应管有输出电容,是以当脉冲电压 up 的回升沿到来时,输出电容有一个充电进程,栅极电压 uGS 按指数曲线回升.当 uGS 回升到开启电压 UT 时,起头构成导电沟道并呈现漏极电流 iD.从 up 前沿时辰到 uGS=UT,且起头呈现 iD 的时辰,这段时候称为守旧延时时候 td(on).此后,iD 随 uGS 的回升而回升,uGS 从开启电压 UT 回升到电力场效应管邻近饱和区的栅极电压 uGSP 这段时候,称为回升时候 tr.如许电力场效应管的守旧时候：

ton=td(on)+tr(2)

电力场效应管的关断进程:当 up 旌旗灯号电压降落到 0 时,栅极输出电容上储存的电荷经由进程电阻 RS 和 RG 放电,使栅极电压按指数曲线降落,当降落到 uGSP 继续降落,iD 才起头减小,这段时候称为关断延时时候 td(off).尔后,输出电容持续放电,uGS 持续降落,iD 也持续降落,到 uGST 时导电沟道消逝,iD=0, 这段时候称为降落时候 tf.如许 Power MOSFET 的关断时候。

toff=td(off)+tf (3)

从上述阐发可知,要进步器件的开关速率,则必须减小开关时候.在输出电容必然的环境下,能够经由进程下降驱动电路的内阻 RS 来加速开关速率. 电力场效应管晶体管是压控器件,在静态时几近不输出电流.但在开关进程中,须要对输出电容停止充放电,故仍须要必然的驱动功率.任务速率越快,需要的驱动功率越大。
