场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。首要有两种范例（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由大都载流子到场导电，也称为单极型晶体管。它属于电压节制型半导体器件。具备输出电阻高（107～1015Ω）、噪声小、功耗低、静态规模大、易于集成、不二次击穿景象、宁静任务地区宽等长处，现已成为双极型晶体管和功率晶体管的壮大合作者。场效应管（FET）是操纵节制输出回路的电场效应来节制输出回路电流的一种半导体器件，并以此定名。由于它仅靠半导体中的大都载流子导电，又称单极型晶体管。
场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与别的电极完全绝缘而得名。今朝在绝缘栅型场效应管中，操纵最为遍及的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；另外另有PMOS、NMOS和VMOS功率场效应管，和比来刚问世的πMOS场效应管、VMOS功率模块等。
按沟道半导体资料的差别，结型和绝缘栅型各分沟道和P沟道两种。若按导电体例来别离，场效应管又可分成耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

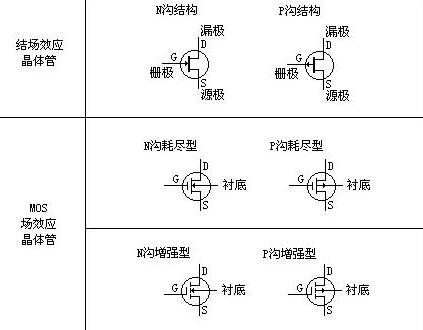

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。见下图。
与双极型晶体管比拟，场效应管具备以下特色。
（1）场效应管是电压节制器件，它经由过程VGS(栅源电压)来节制ID（漏极电流）；
（2）场效应管的节制输出端电流极小，是以它的输出电阻（107～1012Ω）很大。
（3）它是操纵大都载流子导电，是以它的温度不变性较好；
（4）它组成的缩小电路的电压缩小系数要小于三极管组成缩小电路的电压缩小系数；
（5）场效应管的抗辐射才能强；
（6）由于它不存在混乱活动的电子分散引发的散粒噪声，以是噪声低。

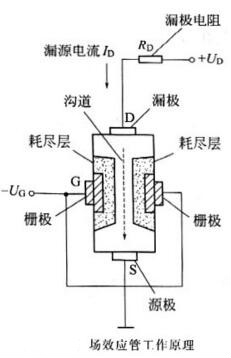

场效应管的任务道理如图4-24所示（以结型N沟道管为例）。由于栅极G接有负偏压（-UG），在G附近组成耗尽层。
当负负偏压(-UG)的相对值增大时，耗尽层增大，沟道减小，漏极电流ID减小。当负偏压（一UG）的相对值减小时，耗尽层减小，沟道增大，漏极电流ID增大。可见，漏极电流ID受栅极电压的节制，以是场效应管是电压节制型器件，即颠末输出电压的变更来节制输出电流的变更，从而达到缩小等目标。
和双极型晶体管一样，场效应管用于缩小等电路时，其栅极也应加偏置电压。结型场效府管的栅极应加反向偏置电压，即N沟道管加负栅压，P沟道管加正栅爪。增强型绝缘栅场效应管应加正向栅压。耗尽型绝缘栅场效应管的栅压可正、可负、可为“0”，见表4-2。加偏置的体例有同定偏置法、自给偏置法、间接耦合法等。
1.场效应管可操纵于缩小。由于场效应管缩小器的输出阻抗很高，是以耦合电容能够容量较小，不用操纵电解电容器。
2.场效应管很高的输出阻抗很是合适作阻抗变更。经常利用于多级缩小器的输出级作阻抗变更。
3.场效应管能够用作可变电阻。
4.场效应管能够便利地用作恒流源。
5.场效应管能够用作电子开关。
MOS管、场效应管。具备低内阻、高耐压、疾速开关、雪崩能量高档特色，设想电流跨度1A-200A电压跨度30V-1200V，咱们能够按照客户的操纵范畴和操纵计划的差别作出调剂电性参数，进步客户产物的靠得住性，全体转换效力和产物的价钱合作上风。
1)为了宁静操纵场效应管，在线路的设想中不能跨越管的耗散功率，最大漏源电压、最大栅源电压和最大电流等参数的极限值。
2)各范例场效应管在操纵时，都要严酷按请求的偏置接人电路中，要遵照场效应管偏置的极性。如结型场效应管栅源漏之间是PN结，N沟道管栅极不能加正偏压;P沟道管栅极不能加负偏压，等等。
3)MOS场效应管由于输人阻抗极高，以是在运输、储藏中必须将引出脚短路，要用金属屏障包装，以防止外来感到电势将栅极击穿。出格要注重，不能将MOS场效应管放人塑料盒子内，保管时最好放在金属盒内，同时也要注重管的防潮。
4)为了防止场效应管栅极感到击穿，请求统统测试仪器、任务台、电烙铁、线路自身都必须有杰出的接地;管脚在焊接时，先焊源极;在连入电路之前，管的全数引线端坚持相互短接状况，焊接完后才把短接资料去掉;从元器件架上取下管时，应以恰当的体例确保人体接地如接纳接地环等;固然，若是能接纳进步前辈的气热型电烙铁，焊接场效应管是比拟便利的，并且确保宁静;在未关断电源时，相对不能够把管插人电路或从电路中拔出。以上宁静体例在操纵场效应管时必须注重。
5)在装置场效应管时，注重装置的地位要尽可能防止接近发烧元件;为了防管件振动，有须要将管壳体紧固起来;管脚引线在曲折时，该当大于根部尺寸5毫米处停止，以防止弯断管脚和引发漏气等。对功率型场效应管，要有杰出的散热前提。由于功率型场效应管在高负荷前提下利用，必须设想充足的散热器，确保壳体温度不跨越额外值，使器件持久不变靠得住地任务。
总之，确保场效应管宁静操纵，要注重的事变是多种多样，采用的宁静体例也是各类百般，泛博的专业手艺职员，出格是泛博的电子喜好者，都要按照本身的现实环境动身，采用实在可行的体例，宁静有用地用好场效应管。场效应管黑白与极性辨别将万用表的量程挑选在RX1K档,用黑表笔接D极,红表笔接S极,用手同时涉及一下G,D极,场效应管应呈刹时导通状况,即表针摆向阻值较小的地位,再用手涉及一下G,S极, 场效应管应无反映,即表针回零地位不动.此时应可判定进场效应管为好管.
将万用表的量程挑选在RX1K档,别离丈量场效应管三个管脚之间的电阻阻值,若某脚与其余两脚之间的电阻值均为无限大时,并且再互换表笔后仍为无限大时,则此脚为G极,别的两脚为S极和D极.而后再用万用表丈量S极和D极之间的电阻值一次,互换表笔后再丈量一次,此中阻值较小的一次,黑表笔接的是S极,红表笔接的是D极.
