甚么是偏置电路

晶体管构成的缩小器要做到不失真地将旌旗灯号电压缩小，就必须保障晶体管的发射结正偏、集电结反偏。即应当设置它的任务点。所谓任务点便是经由进程内部电路的设置使晶体管的基极、发射极和集电极处于所请求的电位（可按照计较获得）。这些内部电路就称为偏置电路。

场效应管偏置电路任务道理

不变静态任务点道理：

因为流过发射极偏置电阻（Re）的电流IR弘远于基极的电流Ib（Ie>>Ib），是以，能够以为基极电位Vb只取决于分压电阻Re的阻值巨细，与三极管参数有关，不受温度影响。静态任务点的不变是由Vb和Re配合感化完成，不变进程以下：

设温度降落→Ic↑→Ie↑→VRe↑→Vbe↓→Ib↓→Ic↓

此中：Ic↑→Ie↑是由并联电路电流方程 Ie = Ib+Ic得出，Ie↑→Vbe↓是由串连电路电压方程Vbe= Vb－Ie×Re得出，Ib↓→Ic↓是由晶体三极管电流缩小道理 Ic =β×Ib （β表现三极管的缩小倍数） 得出。

由上述阐发不难得出，Re越大不变性越好。但事物老是具备两面性，Re太大其功率消耗也大，同时Ve也会增添良多，使Vce减小致使三极管任务规模变窄，降落交换缩小倍数。是以Re不宜获得太大。在小电流任务状况下，Re值为几百欧到几千欧；大电流任务时，Re为几欧到几十欧。

场效应管偏置电路

场效应管偏置电路为了使缩小电路普通地任务能把输出旌旗灯号不失真地加以缩小，必须有一个适合而不变的静态任务点为缩小电路供给直流电流和直流电压的电路.叫做直流(静态)偏置电路，简称偏置电路因为各类电子电路对偏置电路有差别的请求，以是在现实电路中加设的偏置电路也有所差别。下面先容几种罕见的偏置电路。

1.牢固偏直电路

牢固偏置电路如图15-11 所示，它是共发射极缩小电路。当EC和RB一经肯定，就能够获得一个牢固的基极电流lB和集电极电流IC， 以是把这类电路叫做牢固偏置电路。电路中的EC、IC、RC、β 和ICEO 等参数.普通都是事后按照须要而肯定好的。计较基极电流(又称偏置电流)IB 和基极电阻(偏流电阻)RB时，可操纵以下公式:

从上式能够求出IC和RB的值。但在现实操纵中，常常还要调剂RB,以获得较切确的IC。调剂体例是:挑选一个适合的电位器和电阻.串接后接在RB 的地位，断开RC和EC 的毗连.串入一个电流在、调理电位器的阻值.使电流表唆使到达预约的IC值。因为半导体三极管的特征受植度的影响较大.当温度变更降落时，三极管的穿透电流lCEP明显增添，而IC又与ICEO 有关，以是IC也随之增添.从而会引发任务点的变更能够看出，牢固偏置电路只是供给一个牢固偏流lB的电路，它没法起到不变任务点的感化。它的长处是电路布局简略，利用的元件少.能够用在不请求有不变的静态任务点的电路中。

2. 电压负反应偏直电路

电压负反应偏置电路如图15-12 所示。它和牢固偏置电路的差别的地方，是将偏流电阻RB接在了三极管集电极上。此时电路中各参数有以下的干系:

从下面进程能够看出，随温度的降落， IC的变更被拉了返来.到达了不变静态任务点的感化。要想这类电路结果好，就要使RC充足大，如许能力引发UCE 的充足变更，加深电压负反应的感化。以是这类电路不合用于用变压器作负载的电路。偏流电阻RB普通取值为(2~10)RC。

3. 电流负反应偏直电路

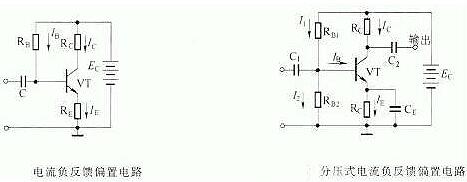

电流负反应偏置电路如图15-13 所示。它和牢固偏置电路的差别的地方是.在半导三极管的发射极上串接了一个电阻RE 。此时电路各参数有以下的干系:

因为EC电源绝对不变，若IERE 增添，必然引发UBE降落，从而形成IB的降落。电路不变静态任务点的进程能够写成以下情势:

4. 分压式电流负反应偏直电路

这是一种经常使用的偏置电路，它的典范电路如图15-14 所示。在这个电路中，除三极管发射极上接有RE外，同时在基极上还接有RB1和RB2 ， 它们别离接在电源EC的两头。

分压式电流负反应偏置电路有两种不变感化:

①经由进程基极电阻RB1和RB2 的分压，以下干系建立:

上式申明基极电压UB只受EC·RB1和RB2 的影响，只需这三个参数肯定，则UB 便可坚持不变。

①接入RE电路有电流负反应的温度弥补感化

因为有以上两个不变感化，以是分压式电流负反应偏置电路的不变感化较好。除此以外，这类电路另有一个长处，便是RC取值小些，也不影响不变性，是以合用于各类负载的缩小电路。

对低频小旌旗灯号缩小电路来讲，操纵电路中的元件取值可参考以下准绳:

场效应管偏置电路的感化

偏置电路的感化是向各缩小级供给适合的偏置电流，肯定各级静态任务点。各个缩小级对偏置电流的请求各不不异。对输出级，凡是请求供给一个比拟小（普通为微安级）的偏置电流，并且应当很是不变，以便进步集成运放的输出电阻，降落输出偏置电流、输出平衡电流及其温漂等等。

在集成运放中，经常使用的偏置电路有以下几种：

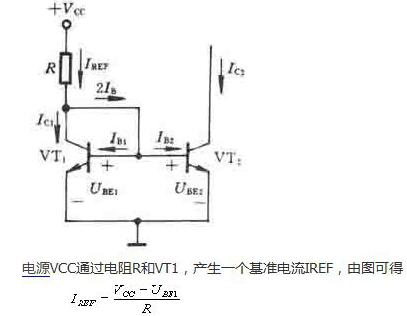

镜像电流源也称为电流镜（Current Mirror），在集成运放中操纵非常普遍，它的电路以下图所示。

而后在VT2的集电极获得响应的IC2，作为供给给某个缩小级的偏置电流。因为UBE1＝UBE2，而VT1和VT2是做在统一硅片上两个相邻的三极管，它们的工艺、布局和参数都比拟分歧，是以能够以为

(2)因为输出恒流IC2和基准电流IREF相称，它们之间犹如是镜像的干系，以是这类恒流源电路称为镜像电流源。镜像电流源的长处是布局简略，并且具备必然的温度弥补感化。

二、比例电流源

在镜像电流源的根本上，在VT1、VT2的发射极别离入两个电阻R1和R2，便可构成比例电流源，以下图所示。

因为VT1、VT2是做在统一硅片上的两个相邻的三极管，是以能够以为UBE1≈IE2R2，则IE1R1≈IE2R2，若是两管的基极电流能够疏忽，由上式可得

（3）可见两个三极管的集电极电流之比类似与发射极电阻的阻值成正比，故称为比例电流源。以上两种电流源的配合错误谬误是，当直流电源VCC变更时，输出电流IC2几近按一样的纪律勾当，是以不合用于直流电源在大规模内变更的集成运放。另外，若输出级请求微安级的偏置电流，则一切电阻将达兆欧级，在集成电路中没法完成。
