引脚，又叫管脚，英文叫Pin。便是从集成电路（芯片）外部电路引出与核心电路的接线，一切的引脚就组成了这块芯片的接口。引线末真个一段，经由过程软钎焊使这一段与印制板上的焊盘配合组成焊点。引脚可别离为脚根（bottom）、脚指（toe）、脚侧（side）等局部。

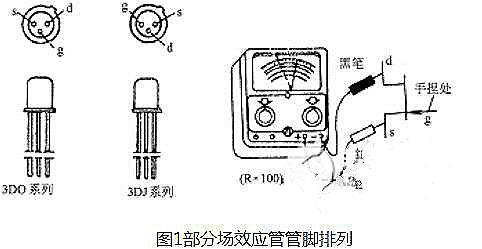

局部贴片场效应管的管脚摆列如图1。别的，咱们］可操纵万用表Rx1k档区分结型场效应管电极，黑表笔碰触一个电极，红表笔顺次碰触别的两个电极，若两次测出的阻值都很大，则是P沟道且黑表笔接的是栅极。反之，两次阻值均很小，则是N沟道，黑表笔接的也是栅极，但此法不能用于测绝缘栅场效应管。
别的，还可用万用表估测结型场效应管的缩小能力，如图2。手捏住栅极后，表针会向左摆动（或向右），但只需有较着摆动申明此管有缩小能力，摆动小，缩小能力弱。因为丈量进g-结电窄上充有少许电荷，每次丈量后要将g-s间短路一下，不然再次测能够表针不动。

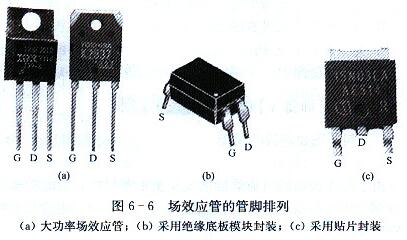

对大功率场效应管，如图6-6 （a）所示，从左至右，管脚摆列根基为G、D、S极（散热片接D极）：接纳绝缘底板模块封装的特种场效应管凡是有四个管脚，如图2示，上面的两个凡是为两个S极（相连），上面的两个别离为G、D极；接纳贴片封装的场效应管，如图2示，散热片是D极，上面的三个脚别离是G、D、S极。
情况应力挑选实验 (ESS实验)是查核导弹品质的须要手腕。ESS实验中的随机振动实验旨在查核产物在布局、拆卸、应力等方面的缺点。导弹在出产中要履历组件、舱段、全弹3级的ESS实验。在3级振动实验中屡次呈现发射机探测功率发抖或功率很小的毛病景象，排查后发明是发射机组件的整流器电路板上高压电容的引脚在焊点处断裂引发。
整流器电路板上有10个贴片瓷介高压电容(在电路中起倍压或滤波感化)，在两侧镀银电极焊接11 mm镀银铜丝后插装在印制板上，电容陶瓷底面距印制板小于0.5 mm，而后用电烙铁焊接，最初在电容底部涂1圈硅橡胶GD414以粘接牢固在印制板上。经由过程对断口宏微观察看、化学成份阐发和硬度检测、拆卸出产流程阐发和资料力学计较，肯定断裂性子和缘由，进而拟定经济、可行、有用的弥补办法，并停止随机振动实验考证，从而使终究题目获得处理。这一研讨对ESS实验的停止有较重要的工程操纵代价。
工艺阐发和改良办法
（1）牢固胶阐发和改良
硅橡胶拉伸强度为4～5 MPa，伸长率为100%～200%，份子间感化力衰，粘附性差，粘接强度低；而E-4X环氧树脂胶拉伸强度大于83 MPa，伸长率小于9%，粘合性好，粘接强度高，缩短率低，尺寸不变。从机能上较着看出，E-4X环氧树脂胶能力对“悬臂梁”式的高压电容起到真实的牢固感化。
对涂胶工序停止细化，请求环氧胶牢固电容高度到达电容本体的1/3，并在两肋组成山脊状撑持，使高压电容与E-4X一体，振动中不再颤振，引脚获得掩护。
（2）出产流程阐发和改良
检查整流器电路板拆卸出产流程，发明是先拆卸高压电容再拆卸别的元件，如许立式高压电容为最高点，周转或安排时，电容易遭到磕碰或外力而构成倾斜，每批电路板测试或牢固前发明局部高压电容有倾斜景象，牢固后人工停止了扶正。变动工序即先拆卸别的元件和粘接立柱再拆卸高压电容。如许周转或安排时比高压电容稍高的立柱受力，掩护了高压电容。改良工序前，先对电路板真空涂覆(在电容陶瓷面上组成约15 μm厚的派埃林薄膜资料)，再涂硅橡胶牢固。改良后，先在电容上涂环氧胶，再在全部电路板真空涂覆，如许在电容和胶外外表一体组成派埃林薄膜。因为派埃林薄膜外表粗拙度小于陶瓷面，胶在派埃林薄膜外表的打仗角大于陶瓷外表(打仗角越小润湿成果越好)，改良后牢固成果更好。
阐发与改良成果
高压电容是片式SMC，焊盘应设想生长方形的焊盘，焊接接纳外表组装手艺(SMT)回流焊接，如许高压电容不再是“悬臂梁”，正应力会因质心下降和受力面积增大而大幅度减小。从头对电路板设想可从底子上处理题目，但触及多量量在成品的报废和返修，严峻影响导弹的出产托付。
在X和Y标的目的随机振动中高压电容受交变的拉伸和剪切应力，硅橡胶粘接强度弱且牢固缺乏高压电容高度的1/5，根基不起到撑持感化，出格是Y向振动中电容在颤振，焊点处遭到高频次的剪切应力，终究致使曲折委靡断裂。
电路板(实验件)换胶后经由过程了增强查核的随机振动实验，随后多量量正式产物停止返修。新投产的整流器电路板根据改良后的流程出产，用E-4X环氧树脂胶牢固高压电容。返修后的产物和按改良办法新出产的产物在组件、舱段、全弹三级的ESS实验均未再产生高压电容引脚断裂毛病，标明题目获得处理。
论断
1)高压电容引脚断裂性子是委靡断裂；
2)拆卸体例设想分歧理，牢固胶粘接强度不够和工艺不完美是致使引脚断裂的缘由；
3)改用环氧胶和调剂出产流程从工程上简略、有用、经济地处理了题目。
