电磁炉场效应管

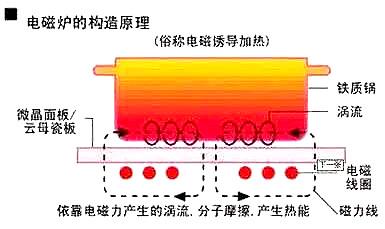

电磁炉是一种操纵电磁感到道理停止加热的罕见家用电器。

在电磁炉的调试、维修进程中，对元器件或功效部件的检测长短常首要的根本手艺。比方检测场效应管、集成电路、检测电容、蜂鸣器，检测热敏电阻、电感等都操纵到了电子元器件的检测手艺。

电磁炉场效应管

就以典范电磁炉电路中效应管、集成电路、电容、蜂鸣器，热敏电阻、电感的检测操纵为例，电磁炉调试维修的现实操纵。

电磁炉场效应管的感化

电磁炉场效应管是电磁炉中很是焦点的一款装配，它的存在，使得电磁炉的加热变得敏捷宁静。电磁炉操纵交变电畅经由进程线圈产生标的目的不时转变的交变磁场，处于交变磁场中的导体的外部将会呈现涡旋电流，这是涡旋电场鞭策导体中载流子(锅里的是电子而绝非铁原子)活动而至;涡旋电流的焦耳热效应使导体升温，从而实现加热。而电磁炉场效应管恰是供给交变磁场，使得涡旋电流能够或许或许更大水平上被人们操纵。

电磁炉场效应管改换手艺

电磁路场效应管操纵一段时辰以后须要改换，如许能力够保障电磁炉的普通操纵。那末，咱们该若何停止改换?起首，咱们须要将电磁炉的后盖拆开，翻开电磁炉的装配主板，而后找到电磁炉的电磁炉场效应管，将它装配上去，而后改换上新的效应管，最初咱们通电测试电磁炉可否普通任务，而后将后盖装配好，如许便能够或许或许实现电磁炉场效应管的改换。

在改换的进程中咱们须要注重，若是能够或许或许判定不其余题目,同型号的管子间接换.其余管子要看功率和外部有不掩护二极管 ;若是担忧电路有题目,能够或许或许在装上管子后,在互换电路串个100W灯胆,间接通电若是灯胆是闪亮的应当不题目,若是是常亮的申明电路有题目.不能间接换,还要排查题目.我修过几个,便是如许判定的.有的说串灯胆后启动不了,是低电压掩护在做怪,能够或许或许找到它打消，试好后再接上。

场效应管的检测

门控管又称绝缘栅双极晶体管，它能够或许或许看作是一个场效应管和一个双极型晶体管的复合布局。是电磁炉供电电路的焦点器件。

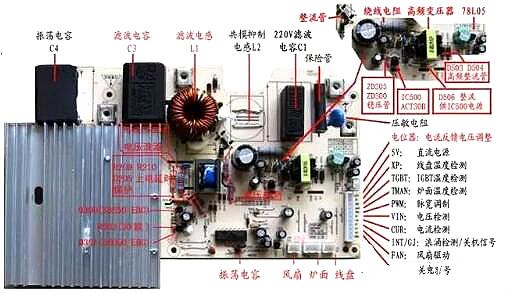

下图是电磁炉外部电路布局图

电磁炉场效应管

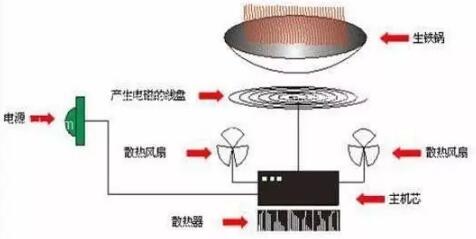

下图是场效应管什物图

电磁炉场效应管

电磁炉的供电电路首要是由门控管（场效应管），门控管温度检测器，桥式整流堆，保险丝，扼流圈等元器件构成。

门控管（场效应管）的首要感化是节制炉盘线圈的电流，在调频脉冲旌旗灯号的驱动下使流过炉盘线圈的电流构成高速开关电流，并使炉盘线圈与并联电容器构成高压谐振。

在对电磁炉停止调试、检验时，门控管（场效应管）的检测操纵长短常须要的，应起首对门控管停止检测。

从上图能够或许或许看出，门控管的管脚摆列和服从。

在对门控管检测时，能够或许或许分为在路检测和开路检测，上面以在路检测为例，先容门控管的检测体例，起首将万用表的量程调至“Rx1k档位。将黑表笔接节制极G，红表笔接集电极C，门控管在电路板上时，集电极的正向电阻是3千欧摆布，而后将两表笔互换，丈量集电极的反向电阻，万用表的读数为无限大。

检测完集电极的正反向电阻后，接上去检测发射极的正反向电阻。

将黑表笔接到节制极G上，红表笔接到发射极E，门控管在电路板上时发射结的正向电阻约为40千欧摆布，而后将两表笔互换，丈量发射极的反向电阻，万用表的读数与正向阻值不异。

经由进程对门控管阻值的检测，若阻值与上述的检测成果差异很大，则申明门控管已破坏。

集成电路的检测

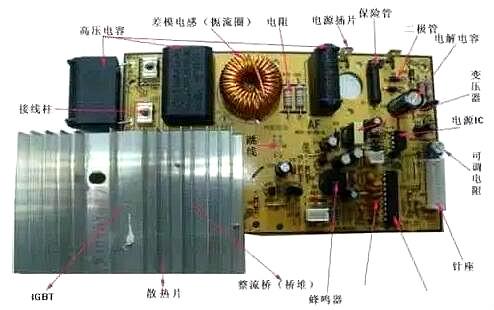

下图是电磁炉外部电路布局

电磁炉场效应管

电磁炉的智能节制电路首要是由微处置器、晶体协调振弥补电容构成。微处置器是节制电路的焦点器件，在电路中起到主动检测和节制电路的感化。

若是电磁炉开机不任务，数码显现屏也不反映，应起首查抄微处置器。

微处置器要想普通任务，必须请求供电电路，晶振电路和复位电路都普通。检测微处置器时，应起首辨认微处置器各引脚功效。

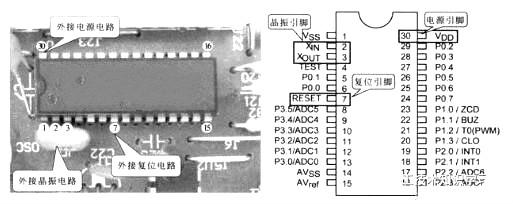

下图是一种微处置器的引脚散布。

电磁炉场效应管

按照微处置器的引脚散布，别离对电源电路，复位电路，晶振电路停止检测。

起首将万用表量程调到直流10v档位。将万用表黑表笔接地，红表笔接微处置器30脚，检测电源端，应当有+5V电压。

在供电普通的环境下，检测晶体起振电压是不是普通。万用表的黑表笔接地，红表笔别离毗连微处置器外接谐振晶体的2、3脚，普通环境下，两引脚之间的电压差应在0.2V摆布。

接上去检测复位电路是不是普通。黑表笔接地，红表笔接处置器的7脚，检测其复位电压是不是普通。

若是微处置器的供电电压，晶振电路的电压值、复位电路的电压值都普通，此时可用示波器检测晶振电路的输出波形，从而进一步判定微处置器是不是普通任务。

示波器的夹子接地，探头检测晶体的引脚，若是有法则的正弦波输出，则申明晶体普通，反之申明晶体已破坏。

电容器的检测

电磁炉场效应管

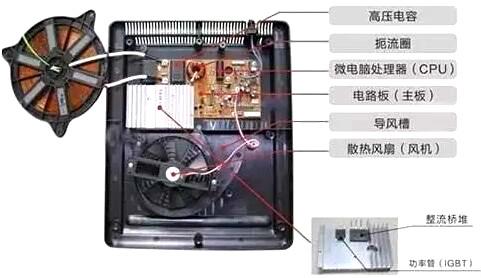

供电电路中，滤波电容是一个首要器件。供电电路首要由滤波电容，保险丝，门控管，变压器，桥式整流堆等元件构成。滤波电容的首要感化是对互换220V电压停止滤波、防止搅扰。

检测滤波电容时，操纵万用表的Rx10k电阻档位。红黑表笔随便接到电容两头，而后表笔互换再次丈量，万用表会显现电容器的充放电进程。

当互换表笔的时辰，万用表的指针起头时指向无限大，而后就有充放电的进程，充电又放电，以是表笔会有必然幅度地摆动，申明电容普通。

蜂鸣器的检测

电磁炉场效应管

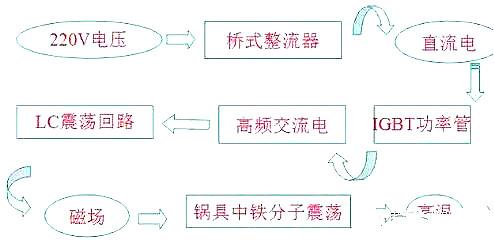

电磁炉的报警电路首要是由运算缩小器，蜂鸣器驱动晶体管，蜂鸣器等构成。蜂鸣器的感化是收回报警声音，用户能够或许或许按照声音来区分电磁炉的任务状况。若是呈现任务时无蜂鸣声，应起首检测蜂鸣器。

对蜂鸣器可接纳在路检测体例。万用表调至电阻的Rx1档位，起首应当找出蜂鸣器的正负极，而后别离用红黑表笔打仗蜂鸣器的正负极，万用表将显现电阻值在20欧姆摆布，在红黑表笔打仗到蜂鸣器正负极时，会收回声音，则蜂鸣器普通，反之，蜂鸣器已破坏。

热敏电阻的检测

电磁炉场效应管

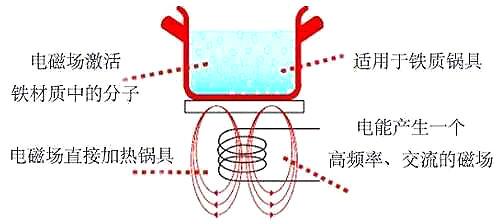

电磁炉的供电电路首要由电容，保险丝，扼流圈，变压器，场效应管，桥式整流堆等元件构成，热敏电阻的首要感化是用来检测锅具的温度。若是呈现没法判定炉盘线圈的温度，或引发门控管击穿的毛病，应起首检测热敏电阻。

检测热敏电阻时，可操纵万用表检测热敏电阻在常温和温度变更时的阻值来判定热敏电阻的黑白。将万用表调到电阻档Rx10k档位。

常温下，热敏电阻的阻值应在80千欧摆布。温度下降时，热敏电阻的阻值会变小，若是在检测热敏电阻时，其常温下的阻值与温度变更后的阻值差别，申明热敏电阻普通，反之，热敏电阻已破坏。

电感的检测

电感又称为扼流圈。

电磁炉的LC振荡电路首要由电感线圈和调频电容构成。

电感线圈的首要感化是扼流、滤波。操纵万用表检测电感线圈时。凡是只能经由进程检测电感线圈的通断来辨别电感的黑白。讲万用表量程调到Rx1电阻档位。因为电感的电阻普通较小，以是丈量时万用表的读数几近为0，若是呈现电感的阻值较高，申明电感已破坏。

电磁开关电源电路详解

美的电磁炉开关电源电路，主电路是接纳（VIPER12A）8脚电源芯片，经由进程单端反激式开关电源变更而降压。其最大输出功率为（220V/12W），顺应电网电压在160V/260V动摇时均能普通不变输出。具备任务效力高、功耗小、稳压规模广、电源宁静靠得住、机身温度低、易维修等长处。

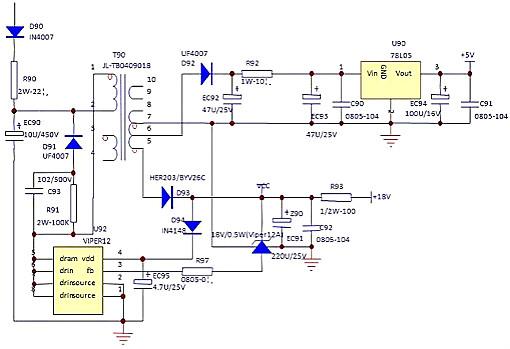

电路道理图以下：

电磁炉场效应管

一、电磁开关任务道理

电网电压经整流后变为脉动直流电压+305V，经由进程串接开关二极管D90（1N4007）、限流电阻R90（22Ω/2W）后，送至开关高频变压器TR1低级的1-2绕组，加至电源芯片U91（VIPER12）的5-6-7-8脚（外部开关管漏极）。另外一路经TR1次级的5-6-7绕组经整流二极管D93（1N4007），串接开关二极管D94（1N4148）取得约+18V电压加至U91的4脚使电源芯片U91振荡起振输出脉宽旌旗灯号驱动场效应管，在场效应管高速开关状况下，并经由进程互感感化使TR1次级的5-6-7绕组产生互换电压。经整流二极管D93（1N4007）、D92（1N4007）、EC91（220μF/25V）、EC92（47μF/25V）滤波后取得+18V、+5V电压为零件高压供电电路。

二、电磁开关电路的维修丈量

维修时，将电磁炉上电待机。用万用表直流电压500V、50V、10V档。

1、测开关电源高压供电电路EC90对地+305V电压，为普通；

2、测C92对地+18V电压，为普通；

3、测C91对地+5V电压，为普通。

4、若测电解电容器EC90对地0电压时（普通为+305V），多为电源芯片U1（VIPER12）已击穿受损。U1受损后，还会形成限流电阻R90（22Ω/2W）开路破坏。

5、若测电解电容器EC91对地0电压时（普通为+18V），多为电源芯片U1（VIPER12）破坏。及稳压二极管ZD1（18V）击穿破坏、二极管D94（4148）击穿破坏、电解电容器EC91（220μF/25V）EC95、（4.7μF/35V）击穿破坏、及高频开关电源变压器TR1低级线圈，存在匝间短路破坏。

6、若测电解电容器EC94对地0电压时（普通为+5V），多为电阻R92开路破坏、高频开关电源变压器TR1次级第6脚与第7脚之间绕组开路、或整流二极管D92开路受损、电容器C90、电解电容器EC93击穿破坏、U90三端稳压器LM7805破坏、及CPU芯片泄电、击穿破坏。当TR1次级绕组第6脚与第7脚开路时，可将电阻R92（10Ω/1W）拆下并在R98空位上焊接入电阻（10Ω/1W）后，零件便可规复普通任务。

三、电磁炉IGBT的破坏缘由

IGBT，英文全称：Insulated Gate Bipolar Transistor，绝缘栅双极型晶体管，也便是主功率大晶体管，是由BJT（双极型三极管）和MOS（绝缘栅型场效应管）构成的复合全控型电压驱动式功率半导体器件，兼有MOSFET的高输出阻抗和GTR的低导通压降两方面的长处。GTR饱和压下降，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速率快，但导通压降大，载流密度小。IGBT综合了以上两种器件的长处，驱动功率小而饱和压下降。

缘由阐发

在电磁炉中，IGBT破坏率很大，在不查明毛病缘由的时辰就试机，会引发IGBT再次破坏，在电磁炉的维修中，颠末屡次总结，归结出以下几个大缘由：

缘由一

0.3UF电容生效或泄电，和400V电容容量变小的时辰，将致使电磁炉LC震动电路频次偏高，从而引发IGBT破坏。

经查抄其余元件无题目的时辰，改换0.3UF和400V电容。

缘由二

IGBT管鼓励电路非常。

震动电路输出的脉冲旌旗灯号，不能间接节制IGBT饱和、导通和停止，必须经由进程鼓励脉冲旌旗灯号缩小来实现。若是鼓励旌旗灯号呈现题目，高电压就回加到IGBT管的G级，致使IGBT刹时击穿、破坏，罕见的有驱动管S8050和S8550。

缘由三

同步电路非常。

同步电路在电磁炉中的首要感化是保障加到IGBT管G级上的开关脉冲前沿与IGBT管上VCE脉冲后沿同步，当同步电路任务呈现非常，致使IGBT管刹时击穿。

缘由四

18V任务电压非常。

在电磁炉中18V电压呈现时，会使IGBT管鼓励电路、电扇散热体系及LM339任务变态致使IGBT上电刹时破坏。

缘由五

散热体系非常。

电磁炉任务在大电流状况下，其发烧量也大，若是散热体系呈现非常，会致使IGBT过热破坏。

缘由六

单片机非常。

单片机外部会因为任务频次非常而销毁IGBT。

缘由七

VCE检测电路非常。

VCE检测电磁炉将IGBT管集电极上的脉冲电压经由进程电阻分压、取样取得取样电压，此电压的信息变更传到CPU，CPU监测电压的变更，做出各类响应的指令，当VCE检测电路呈现毛病的时辰，VEC脉冲幅度。跨越IGBT管的极限值，从而致使IGBT破坏。用户锅具变形，或锅底突出不平，在锅底产生的涡流，不能平均的使变形的锅具加热，从而使锅具温度传感器检温变态，CPU因检测不到非常温度旌旗灯号而持续加热，致使IGBT破坏。
