罕见LED恒流源电路图 详解LED恒流源电路图道理大全KIA MOS管
信息来历：本站 日期：2018-04-24
起首来看一下LED究竟是甚么样的器件。由于LED的亮度是和它的正向电流成反比，并且一些LED的布局决议了它的散热也便是功耗。以是大大都LED会给出额外电流，比方Φ5为20mA，1W的为350mA…等，但这并不即是LED只能任务于这些额外电流，更不象征着LED便是一个恒流器件。

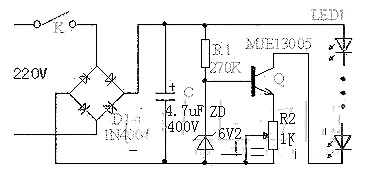

本文先从接纳恒流源的电路起头，本电路中的首要元件三极管，请求其耐压要400V以上，功率也要10W以上的大功率管，如13003、13005等，并且要加上散热片，滤波电容C容量为4.7uF，耐压要有400V以上，发光管电流的巨细由R2调剂决议，为便利调剂可用可变电阻调剂后再换上不异阻值的牢固电阻，本电路可带发光管数量少则十几只，最多可达到90多只。
固然增添了一些本钱，但操纵成果要比只用电阻限流的电路好良多，即便电压动摇较大，电路依然能坚持电流恒定稳定，这对发光管的寿命长短常有利的，在此规模内的电流都能根基坚持恒定稳定。本电路操纵发光管数量也不可太少，越少其效力也越低。电路总耗电功率约6W。
在这里趁便给大师讲讲LED接纳并联接法好仍是接纳串连接法好？
LED接纳并或串连接法，首要应当按照电源盒电路的情势及请求决议。
接纳串连接法的电路，当此中一只LED断路时整串的LED都不亮；但当此中一只LED短路时其余LED都还能亮。接纳并联接法的电路，当此中一只LED断路时别的的LED都还能亮;但当此中一只LED短路时则全部电路的电源将被短路，如许不只别的的LED都不能一般任务，并且另有能够或许或许粉碎电源。故比拟之下仍是串连接法的电路较有上风。
并联接法只须要在每一个LED两头施加较低的电压，但须要操纵镇流电阻或电流源来保障每一个LED的亮度分歧。若是流过每一个LED的偏置电流巨细差别，则它们的亮度也差别，从而致使全部光源亮度不平均。可是，操纵镇流电阻或电流源来保障LED的亮度分歧将延长电池的操纵寿命。
接纳串连接法实质上能够或许或许很好保障流过每只LED电流的分歧性，但请求电源电压要高。LED接纳并联接法时，由于电路的总电流是各个LED电流之和，以是请求电源要能供应充足大的电流。
实在严酷意思上并联或串连接法各有它们的优错误谬误。须要你在适用的予以斟酌多方面身分。在现实利用中常接纳串并联构成的LED阵列，如许能够或许或许降服或减小上述单个LED断路或短路形成整串LED不亮或对全部电路和电源的影响。所谓串并联便是先用少许LED串连再串镇流电阻构成一条歧路，再将多少条歧路并联构成“歧路组”。
别的，还能接纳串并串情势，便是在已构成的“歧路组”的根本上，再将多少“歧路组”串连构成全部灯具电路，此种接法不只削减了一只LED毛病时的影响面，并且将镇流电阻化整为零，将几只大功率电阻变成几十只小功率电阻，由集合装置变成分离装置，如许既利于电阻散热，又能够或许或许将灯具设想的更松散。
起首任何电路咱们必须要斟酌其电源驱动，凡是驱动LED接纳公用恒流源或驱动芯片，轻易受体积和本钱等身分的限定，最经济适用的体例便是接纳电容降压式电源。
用它驱动小功率LED，具备不怕负载短路、电路简略等长处，并且一个电路能驱动1～70个小功率LED(可是，这类电源电路启动时的电流打击，出格是频仍启动，会给LED形成粉碎。固然，接纳得当的掩护便可防止这类打击，在这方面，能够或许或许接纳安森美半导体的NUD4700 LED分流掩护处置计划。
在LED一般任务时，泄露电流仅为近100 μA;而在遭受瞬态或浪涌前提时，LED就会开路，这时辰辰NUD4700分流掩护器地点的分流通道激活，所带来的压降仅为1.0 V，将带给电路的影响尽能够或许或许地减小。这器件接纳节流空间的小型封装，设想用于1 W LED(额外电流为350 mA@ 3 V)，若是散热处置得当，也撑持大于1 A电流的操纵。
对驱动电路的查抄，应当按照电路图细心查对电路是不是接错，出格注重查抄整流桥(长脚的是正极输入,其对角是负极输入，别的两脚是交换输入)或整流二极管和稳压二极管的极性是不是准确(印有黑线或白线的一端是负极)，另有查抄晶体三极管或稳压集成电路的三个电极是不是错接等。
C1为降压电容器(接纳金属化聚丙烯电容)，R1为C1供给放电回路。电容C1为全部电路供给恒定的任务电流。电容C2为电解电容，其耐压值取决于所串连的LED的个数(约为其总电压的1.5倍以上)，它的首要感化是按捺通电刹时引发的电压渐变，从而降落电压打击对LED寿命的影响。R4为电容C2的泄流电阻，其阻值应跟着LED个数的增添得当增添。
由于电容降压电源是一种非断绝式电源，在通电刹时会发生很大的电流，也便是所谓的浪涌电流。别的，由于外界情况的影响(如雷击) 电网体系会侵入各类浪涌旌旗灯号，有些浪涌会致使LED的粉碎。
以是，要供给热敏电阻掩护，这个首要有负温度系数热敏电阻掩护(NTC热敏电阻，NTC是Negative Temperature Coefficient的缩写)和正温度系数热敏电阻掩护(PTC(Positive Temperature Coefficient))而后有瞬态电压按捺器掩护((Transient Voltage Suppressor)，简称TVS)
负温度系数意思是负的温度系数，泛指负温度系数很大的半导体资料或元器件，限定浪涌电流的最简略有用的体例是在线路输入端串连一只NTC热敏电阻。
正温度系数电流经由过程PTC热敏电阻后引发温度降落，即发烧体的温度回升，当跨越居里点温度后，电阻增添，从而限定电流增添，因而电流的降落致使元件温度降落，电阻值的减小又使电路电流增添，元件温度又降落，循环往复。
瞬态电压按捺器首要用于对电路元件停止疾速过压掩护。当TVS管南北极遭到反向瞬态高能量打击时，它能以10-12s量级的速率将南北极间的高阻抗变为很低的阻抗，接收高能量的浪涌，将南北极间的电压钳位于个预约值，掩护电子线路中的元器件免受各类浪涌脉冲的打击而粉碎。
智能型LED恒流源便是一个实例。
咱们晓得一切的电源都能够或许或许分为恒压电源和恒流电源两种，恒压电源便是输入电压稳定，不随输入电压和负载的变更而变更，而恒流电源则是输入的电流恒定，不随输入电压和负载的变更而变更。LED由于是一种半导体二极管，它的伏安特征具备负温度系数，若是接纳恒压电源供电，就会使其电流愈来愈大而销毁，以是必须接纳恒流电源供电。而实在现体例，也有两种，一种是开关型，另外一种是线性型。开关型的长处是效力比拟高（90%摆布），错误谬误是元件数较多，靠得住性低，体积大，本钱高，而线性恒流源恰好相反，元件数很少，靠得住性高，体积很小，本钱很低，错误谬误是效力很低，只需85%摆布。
线性恒流源的效力随输入电压的降落而降落。它的典范的效力曲线如图1所示：
在市电电压为220V时，它的效力只需85%。
可是，在输入电压越低的时辰，效力就高，那末有不能够或许或许让这类线性恒流源在220V的时辰效力也很高呢？
这须要咱们来具体地研讨线性恒流源的电路构成和机能。

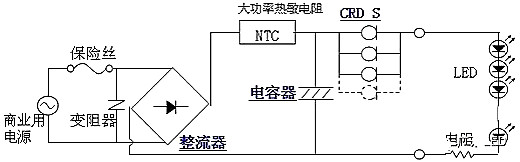

最简略的线性恒流源便是接纳通俗恒流二极管了，它的的电路以下图所示：
图中的CRD便是恒流二极管，图上接纳了几个CRD并联，以获得所需的恒流值，现实上此刻有良多差别恒流值的恒流二极管可供选用，以是也不须要接纳并联的体例来获得所需的恒流值了。以是只需接纳一个恒流值相称的恒流二极管和一切LED相串连便能够或许或许完成对LED的恒流供电，可见它的电路是非常简略的！

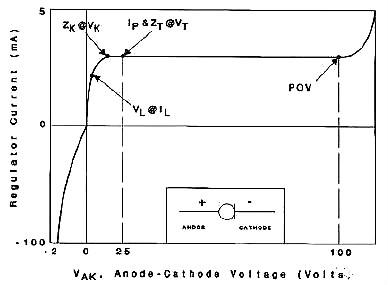

它的任务道理能够或许或许从它的伏安特征中看出：
它能够或许或许在Vk一向到POV很大的输入直流电压规模内都坚持电流恒定。而Vk的相对值低于3V，假设整流后的直流电压为300V，恒流值为0.1A，那末总功率为30W，若是LED串的总电压也恰好靠近300V，而使恒流二极管任务于Vk点，那末它耗损的功率就只需0.3W，其效力为(30-0.3)/30=99%。
可是当输入电压增添的时辰，恒流二极管就必须承当起耗损这些过剩电压的功效，它的任务点就右移，而功耗就逐步增大，全体的效力也就逐步降落，表现为其效力的线性降落。
由此可知，接纳恒流二极管的低效力特征是生成的，一切恒流二极管都必须接纳带有很大散热片的管壳封装，看上去仿佛没法防止的。
这也是一般教科书里便是那末说的。
为了进步线性恒流源的效力必须想出完整差别的路子。
由于咱们的操纵是对LED的供电，LED便是咱们的线性恒流源的负载。它的数量就必须知足整流后的电压输入，比方，假设整流后的电压是300V，每颗LED的正向电压为3V，那末就须要100颗LED相串连。当市电电压增添时，整流后的电压也增添，可是LED是由恒流源供电的，以是它的正向电压不会变，所增添的整流后电压就必须由恒流二极管来承当，如许全体效力就一定降落。
那末有不体例不要让恒流二极管来承当这个整流后电压的降落呢？

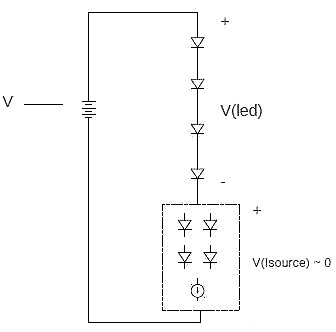

最好的处置体例便是自顺应地转变LED的数量。当市电电压降落时，就增添LED的个数，当市电电压降落时，就削减LED的数量，这能够或许或许很轻易接纳一种自顺应的数字式开关电路来完成。它的道理图以下所示。
此中方块中的这局部LED便是能够或许或许自顺应地接入到主串LED中，也能够或许或许从主串中自顺应地断开。接入或断开的个数由输入电压变更的巨细而决议。它能感知输入电压的变更，并由此来决议LED数量的变更，以是它是自顺应的，也能够或许或许说是智能的。
此刻这类能够或许或许主动开关的芯片已由深圳埃菲莱公司开辟胜利，定名为AICS，意即Adaptive-Intelligence-Current-Source，也便是自顺应-智能-电流-源。
如前所述，接纳自顺应节制今后，这类恒流源的效力能够或许或许高达99%。并且这个效力能够或许或许在很大的输入电压变更规模内都能完成。上面便是效力和输入电压变更的干系曲线：

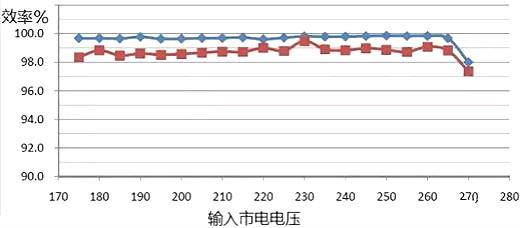

图中蓝色为恒流源自身的效力，白色为加上整流器今后的总效力，在市电电压在175V-265V内变更时，恒流源的效力都能坚持99%稳定，加上镇流器的消耗也能够或许或许高于98%。
当情况温度变更时，恒流二极管的功耗也会加大，比方当情况温度降落时，由于LED伏安特征的负温度系数，它的正向电压也会降落，这时辰辰候LED串的总电压就会低于整流后电压，因而恒流二极管的压降就会降落，功耗就会加大。这个智能的恒流源就会增添LED串中的LED数量，使得其总电压降落，而使这个总电压和整流后电压依然坚持婚配从而坚持高效力，实在测成果以下：

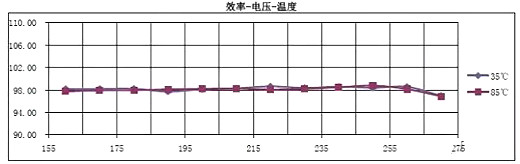

由图中能够或许或许看到，当情况温度从35度降落到85度时，全部效力随输入电压变更曲线几近完整一样，一直坚持在98%以上（包含了整流器的效力在内）。
这类智能型LED恒流源另有一个自顺应的功效，便是对差别正向电压的LED的自顺应。在统一个LED串中，能够或许或许接纳具备差别正向电压的LED，混编今后，自顺应智能LED恒流源依然能够或许或许主动地切换LED数，以保障其总效力在99%。

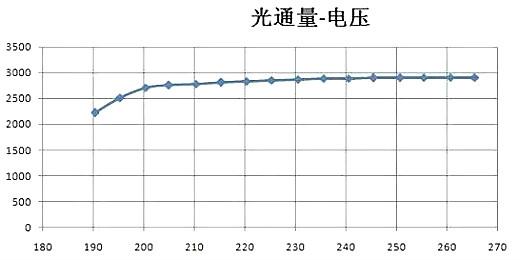

若是只是转变LED的数量，由于恒流源的电流不转变，就会转变总的光通量。在智能型LED恒流源的全体设想中也斟酌到这个题目，在转变LED数量的同时还自顺应地转变恒流源的电流值，使得其总功率和总光通量稳定。其成果以下：

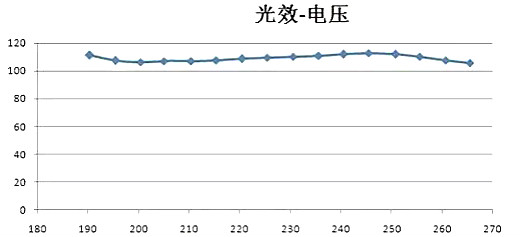

由图中可见，接纳这类自顺应调理今后，在差别的输入电压规模内，其输入功率，输入光通量和全体光效都根基上坚持稳定。
这类智能型LED恒流源完全突破了教科书里描写的线性恒流源效力很低的惯例熟悉，而破天荒地完成了99%的效力。从而能够或许或许完成把恒流源和光源放在统一块铝基板上，而做成光电一体化的光引擎。由于它自身的功耗极低，以是把它放到光源的铝基板上不会增添LED的结温。深圳埃菲莱公司接纳这类智能型恒流源已出产了一系列差别功率的光引擎：
7、竣事语
这类智能型的LED恒流源的效力高达99%，这即是是说完成了一种不耗电的恒流源。凡是LED恒流源的效力为85-90%，也便是说接纳这类智能型的恒流源今后便能够或许或许进一步节能10-15%。其意思是非常严重的！
中国的照明用电量为总用电量的14.5%，2014年总发电量为56496亿度电，即照明用电量为8191.9亿度电。接纳埃菲莱的光引擎今后最少能够或许或许节俭10%的能量，也便是819.2亿度电，而三峡发电站的年发电量为847亿度电，以是也便能够或许或许节俭出一个三峡发电站来。而环球照明用电量占总用电量的19%，2014环球总发电量为238670亿度电，以是照明用电量为45350亿度电，接纳埃菲莱的光引擎今后便能够或许或许节俭4535亿度电，相称于5.5个三峡电站的发电量！
