12V锂电池掩护板电路图

12V锂电池掩护板，16串磷酸铁锂电池掩护板，18650电池掩护板，线路板厂在双面线路板设想时城市优先思考锂电池掩护板任务道理，电池之都带大家看一个单节电芯的锂电池掩护板道理，但愿能起到举一反三的感化。

锂电池掩护板根据利用IC，电压等差别而电路及参数有所差别，上面以DW01配MOS管8810A遏制漫衍，此中包含其锂电池掩护板的一般任务行动。

锂电池掩护板任务道理

当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输入高电平(即是供电电压)，第二脚电压为0V。此时DW01 的第1脚、第3脚电压将别离加到8810的第5、4脚，8810内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状况，即两个电子开关均处于开状况。此时电芯的负极与掩护板的P-审察当于间接连通，掩护板有电压输入。

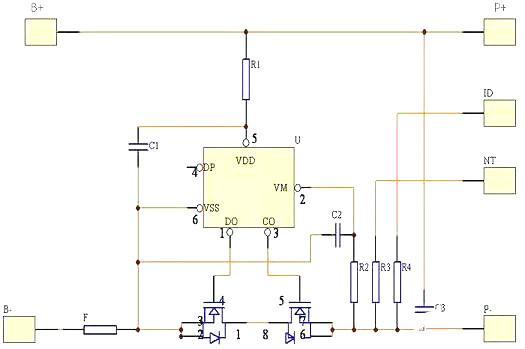

12V锂电池掩护板电路图

掩护板过放电掩护节制道理

当电芯颠末外接的负载遏制放电时，电芯的电压将垂垂下降，同时DW01外部将颠末R1电阻及时监测电芯电压，当电芯电压下降到约2.3V时DW01将觉得电芯电压已处于过放电电压状况，便立即断开第1脚的输入电压，使第1脚电压变为0V，8810内的开关管因第5脚无电压而封闭。此时电芯的B-与掩护板的P-之间处于断开状况。即电芯的放电回路被堵截，电芯将中断放电。掩护板处于过放电状况并不时对峙。比及掩护板的P与P-间接上充电电压后，DW01经B-检测到充电电压后便立即中断过放电状况，从头在第1脚输入高电压，使8810内的过放电节制管导通，即电芯的B-与掩护板的P-又从头接上，电芯经充电器间接充电。

掩护板过充电掩护节制道理

当电池颠末充电器一般充电时，跟着充电时候的增添，电芯的电压将愈来愈高，当电芯电压降低到4.4V时，DW01将觉得电芯电压已处于过充电电压状况，便立即断开第3脚的输入电压，使第3脚电压变为0V，8810内的开关管因第4脚无电压而封闭。此时电芯的B-与掩护板的P-之间处于断开状况。即电芯的充电回路被堵截，电芯将中断充电。掩护板处于过充电状况并不时对峙。比及掩护板的P与P-间接上放电负载后，是以时当然过充电节制开关管封闭，但其外部的二极管正标的目的与放电回路的标的目的不异，故放电回路可以或许遏制放电，当电芯的电压被放到低于4.3V时，DW01中断过充电掩护状况从头在第3脚输入高电压，使8810内的过充电节制管导通，即电芯的B-与掩护板P-又从头接上，电芯又能遏制一般的充放电。

掩护板短路掩护节制道理

在掩护板对外放电的进程中，8810内的两个电子开关并不完全等效于两个机器开关，而是等效于两个电阻很小的电阻，并称为8810的导通内阻，每一个开关的导通内阻约为30mU03a9共约为60mU03a9，加在G极上的电压理论上是间接节制每一个开关管的导通电阻的巨细当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相称于开封闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相称于开关断开。电压UA便是8810的导通内阻与放电电流发生的电压，负载电流增大则UA一定增大，因UA0.006L&TImes;IUA又称为8205A的管压降，UA可以或许简接表明放电电流的巨细。回升到0.2V时便觉得负载电流达到了极限值，因而中断第1脚的输入电压，使第1脚电压变为0V、8810内的放电节制管封闭，堵截电芯的放电回路，将关断放电节制管。换言之DW01 许可输入的最大电流是3.3A，实现了过电流掩护。

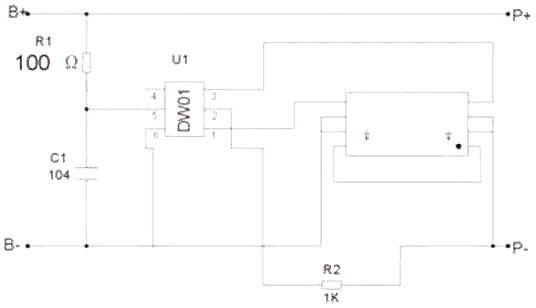

12V锂电池掩护板电路图

锂电池掩护板过电流掩护

电池在对负载一般放电进程中，放电电流在颠末串连的2个MOSFET时，因为MOSFET的导通阻抗，会在其两头发生一个电压，该电压值U=I*RDS*2，RDS为单个MOSFET导通阻抗，节制IC上的“V-”脚对该电压值遏制检测，若负载因某种启事导致非常，使回路电流增大，当回路电流大到使U》0.1V(该值由节制IC抉择，差别的IC有差别的值)时，其“DO”脚将由高电压改变为零电压，使T2由导通转为关断，从而堵截了放电回路，使回路中电流为零，起到过电流掩护感化。

发现在节制IC检测到过电流爆发至收回关断T2旌旗灯号之间，也有一段延时时候，该延时时候的是非由C2抉择，凡是为13毫秒摆布，以防止因搅扰而构成误辨别。在上述节制进程中可知，其过电流检测值巨细不但取决于节制IC的节制值，还取决于MOSFET的导通阻抗，当MOSFET导通阻抗越大时，对一样的节制IC，其过电流掩护值越小。

短路掩护节制进程短路掩护是过电流掩护的一种极限体例，其节制进程及道理与过电流掩护一样，短路只是在相称于在P-间加上一个阻值小的电阻(约为0Ω)使掩护板的负载电流刹时达到10A以上，掩护板立即遏制过电流掩护。
